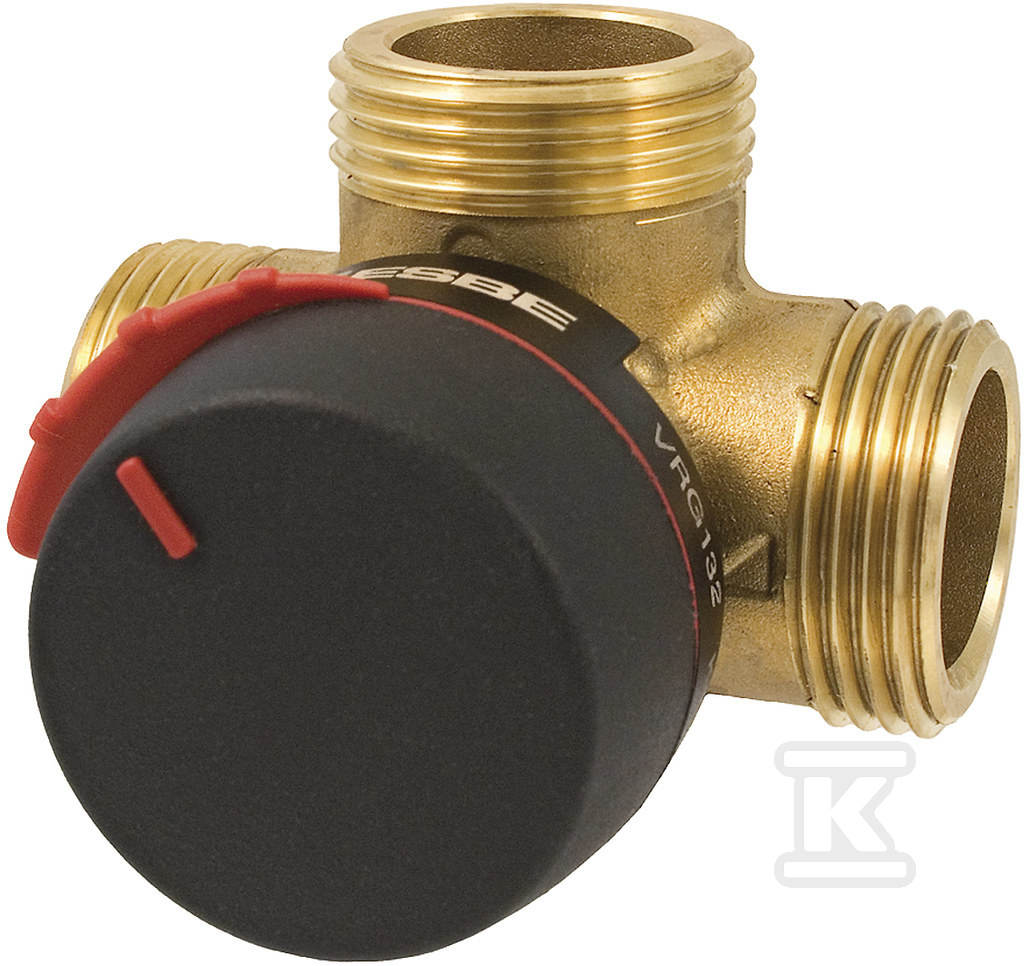

Zawór mieszający ESBE VRG332 40-45 G2 11701200

Trójdrogowy zawór obrotowy do dużych przepływów z gwintem zewnętrznym G 2"

Zawór VRG332 DN 40 to obrotowe rozwiązanie mieszające i rozdzielające z serii VRG330, przeznaczone do instalacji wymagających wysokiego przepływu. Charakterystyka liniowa zapewnia przewidywalną regulację, a konstrukcja 3-drogowa umożliwia zarówno mieszanie, jak i rozdzielanie czynnika w jednym korpusie. Gwint zewnętrzny G 2" pozwala na szybkie połączenie z rurą, a wymiary przyłączy - długość 26,5 mm dla króćców 1 i 3 oraz 106 mm dla króćca 2 - ułatwiają montaż w ciasnych rozdzielniach.

Budowa i materiały

Korpus wykonano z mosiądzu odpornego na odcynkowanie DZR, co ogranicza korozję w instalacjach z wodą grzewczą i mieszankami glikolowymi. Powierzchnia w stanie surowym, bez dodatkowego wykończenia, jest typowa dla elementów instalacyjnych przeznaczonych do dalszej obróbki lub malowania. Zawieradło z mosiądzu odpornego na ścieranie, trzpień i tuleja z kompozytu PPS oraz uszczelnienia O-ring z EPDM tworzą zestaw odporny na zużycie mechaniczne i chemiczne. Nieszczelność wewnętrzna poniżej 0,05 % wartości Kvs to jeden z najniższych poziomów w klasie, co przekłada się na brak niekontrolowanych przecieków w pozycji zamkniętej. Skala z płaską stroną na górze wrzeciona wskazuje położenie zwieradła, a pokrętło antypoślizgowe z ogranicznikiem 90° ułatwia ręczną obsługę.

Zastosowanie i współpraca z siłownikami

Zawór przeznaczony jest do systemów grzewczych, chłodniczych, solarnych i strefowych, w których potrzebna jest regulacja dużych objętości czynnika. Wartość Kvs 45 m3/h dla połączenia ¦ - ^ i Kvs 30 m3/h dla obejścia ¦ - ?, przy spadku ciśnienia 1 bar, odpowiada potrzebom pomp ciepła o wysokim zapotrzebowaniu przepływowym oraz instalacji ogrzewania grzejnikowego i podłogowego. Dzięki unikatowemu złączu ESBE zawór współpracuje bezpośrednio z siłownikami serii ARA600 oraz z kontrolerami ESBE. Wersja z gwintem zewnętrznym G 2" pasuje do standardowych armatur instalacyjnych, a możliwość odwrócenia i obrotu skali ułatwia montaż w różnych orientacjach.

Parametry pracy i warunki medium

Klasa ciśnienia PN 10 i maksymalne ciśnienie robocze 1 MPa zapewniają stabilną pracę w typowych instalacjach. Maksymalne ciśnienie różnicowe w pozycji otwartej wynosi 1 bar, przy czym dla funkcji mieszającej dopuszczalny spadek to 100 kPa, a dla rozdzielającej 200 kPa. Ciśnienie zamknięcia sięga 200 kPa. Zakres temperatur medium to od -10 °C do +110 °C w sposób ciągły, z możliwością chwilowego wzrostu do +130 °C. Dopuszczalne media to woda grzewcza zgodna z VDI 2035, mieszaniny woda/glikol do 50 % oraz woda/etanol do 28 %. Regulacyjność Kv/Kvmin A-AB wynosi 100, a moment obrotowy przy ciśnieniu znamionowym dla DN 40-50 jest poniżej 5 Nm, co umożliwia sterowanie lekkimi siłownikami.

Zgodność i montaż

Przyłącza gwintowane zewnętrzne wykonane są zgodnie z ISO 228/1, co gwarantuje szczelność z elementami rurowymi o standardowym gwincie G. Konstrukcja kompaktowa ułatwia dostęp podczas instalacji i ewentualnego serwisu, a dostępne są zestawy naprawcze. Oznaczenie przyłączy symbolami ¦ ? ^ minimalizuje ryzyko błędnego podłączenia. Produkt spełnia wymagania dyrektywy PED 2014/68/EU art. 4.3 i jest zgodny z praktykami montażowymi dla zaworów obrotowych ESBE serii VRG330.
