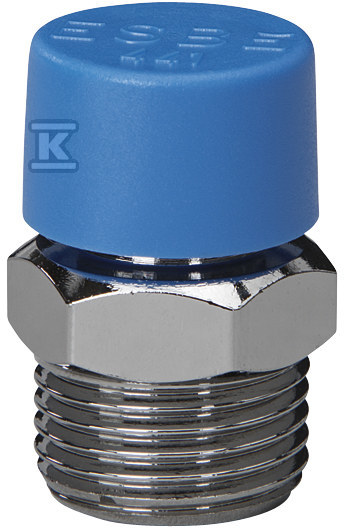

Zawór podciśnieniowy ESBE VVA102 PN10 G1/2 DN15 36100100

od 1 szt.78,79 zł
brutto / szt.
na zamówienie
Marka ESBE
Indeks Onninen:DAZ437
Indeks producenta:36100100
EAN:7330193024792
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Długość połączenia 1: 9 mm
Do cieczy: tak
Do gazów (łącznie z parą): nie
Gatunek materiału: Inne
Klasa ciśnienia urządzenia: PN 10
Materiał obudowy: Mosiądz
Osłona trudnopalna: nie
Średnica nominalna: DN 15
Wysokość: 33 mm
Zabezpieczenie powierzchni: Powlekanie

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,033 m / 0,022 m / 0,022 m / 0,038 kg
Kod celny:84819000

Zawór podciśnieniowy ESBE VVA102 PN10 G1/2 DN15 36100100

Zabezpieczenie instalacji wodnych przed podciśnieniem i zasysaniem

Zawór podciśnieniowy ESBE serii VVA100 to urządzenie antyssające przeznaczone do ochrony instalacji wodnych przed powstawaniem podciśnienia i niepożądanym zasysaniem. Model VVA102 z przyłączem G 1/2" i średnicą nominalną DN 15 pracuje jako automatyczny zawór odpowietrzający, który otwiera się przy spadku ciśnienia poniżej atmosferycznego i zapobiega odwrotnemu przepływowi. Dzięki temu chroni zasobniki ciepłej wody, podgrzewacze i inne elementy instalacji przed uszkodzeniami mechanicznymi oraz przed wnikaniem zanieczyszczeń z otoczenia.

Kompaktowa budowa ułatwia montaż w ograniczonej przestrzeni. Wysokość 33 mm i długość połączenia 9 mm pozwalają na instalację w miejscach o ciasnych warunkach, a masa 0,03 kg nie obciąża armatury. Gwint zewnętrzny gazowy walcowy BSPP zgodny z ISO 228/1 zapewnia pewne połączenie z rurami i kształtkami bez konieczności dodatkowych uszczelek gwintowych.

Konstrukcja z mosiądzu DZR i uszczelnienia odporne na wodę użytkową

Korpus wykonano z mosiądzu odpornego na odcynkowanie DZR, z powierzchnią zabezpieczoną powłoką. Materiał jest przeznaczony do pracy z cieczami, w tym z wodą użytkową, i spełnia wymagania dla instalacji wody pitnej. Wewnętrzny zaworek wykonano z tworzywa sztucznego, sprężyna jest ze stali nierdzewnej, a uszczelnienia O-ring z EPDM. Taki zestaw zapewnia stabilną pracę w temperaturze do +90 °C i odporność na typowe czynniki występujące w instalacjach grzewczych i sanitarnych.

  • korpus mosiężny DZR odporny na korozję w instalacjach wodnych
  • uszczelnienia EPDM i sprężyna ze stali nierdzewnej
  • przeznaczenie do cieczy, nie do gazów i pary
  • zgodność z zastosowaniem w wodzie pitnej

Parametry pracy i montaż

Zawór pracuje w klasie ciśnienia PN 10 i jest przystosowany do maksymalnej temperatury pracy +90 °C. Przyłącze to gwint zewnętrzny G 1/2" wg ISO 228/1, co w praktyce oznacza standardowe połączenie BSPP stosowane w armaturze sanitarnej. Średnica nominalna DN 15 odpowiada typowym instalacjom domowym i małej gastronomii.

Montaż odbywa się na odpływie lub w miejscu wskazanym przez projekt instalacji, zwykle na górnej części zasobnika lub podgrzewacza. Połączenie gwintowe umożliwia szybki montaż bez dodatkowych narzędzi poza kluczem rurowym. Niska masa i niewielkie gabaryty ułatwiają obsługę podczas instalacji i serwisowania.

Zastosowanie jako zabezpieczenie przed zasysaniem

W praktyce zawór VVA102 stosuje się jako ochronę przed podciśnieniem w instalacjach z podgrzewaczami wody, zasobnikami c.w.u. oraz układami, w których nagła utrata ciśnienia może spowodować zasysanie powietrza lub nieczystości. Działa automatycznie, bez potrzeby obsługi, i zamyka się po ustabilizowaniu ciśnienia w instalacji.

  • ochrona zasobników i podgrzewaczy przed podciśnieniem
  • zapobieganie zasysaniu z instalacji kanalizacyjnej lub otoczenia
  • zastosowanie w instalacjach wody użytkowej
  • praca w układach z cieczami, bez przeznaczenia do gazów

Dzięki materiałom odpornym na wodę użytkową i prostemu gwintowi G 1/2" zawór pasuje do standardowych instalacji sanitarnych i grzewczych, gdzie wymagane jest niezawodne zabezpieczenie antyssające.


CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Załączniki
