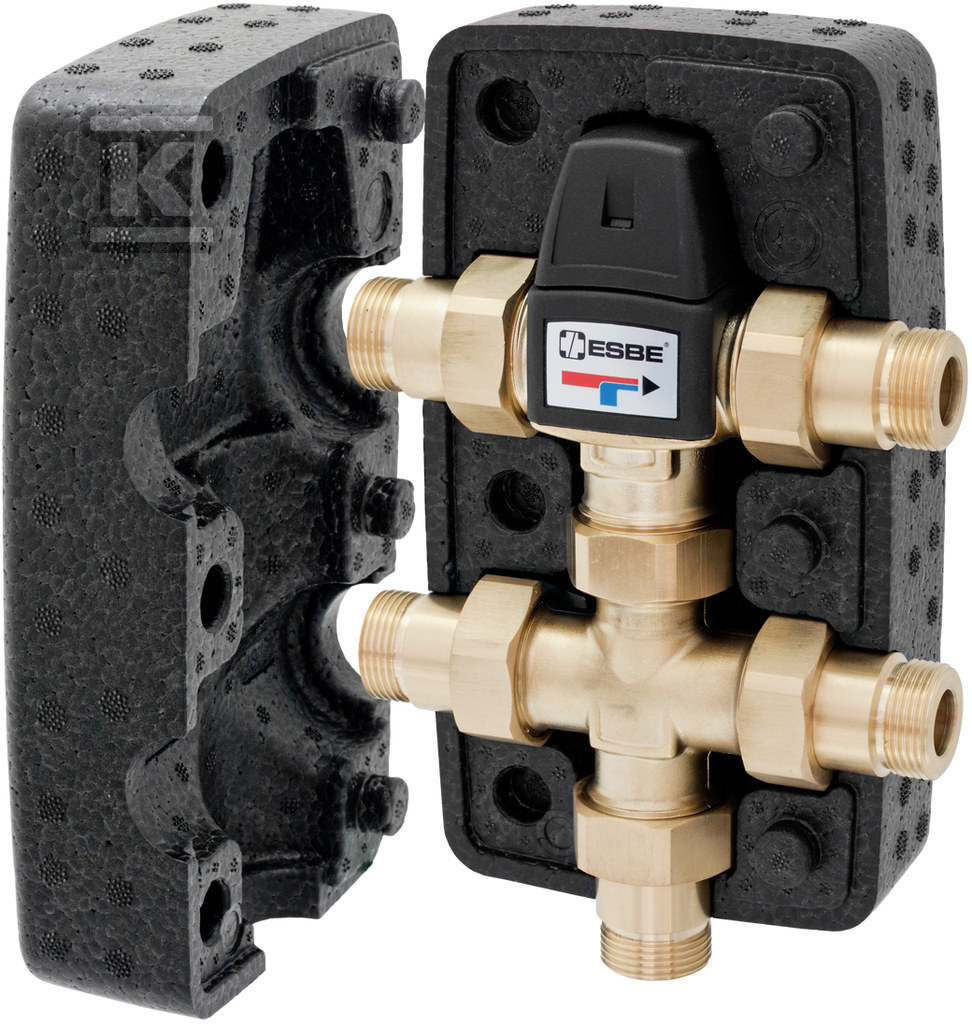

Zestaw cyrkulacyjny ESBE VTR322 35-60°C G1+R3/4 20-1,6 31400100

Kompaktowy zestaw cyrkulacyjny z termostatyczną ochroną przed oparzeniem

Zestaw przeznaczony do instalacji cyrkulacji ciepłej wody użytkowej zapewnia natychmiastowy dostęp do ciepłej wody, stałą temperaturę wypływu i ochronę przed poparzeniem bez zasilania elektrycznego. Działa w oparciu o komponenty termostatyczne, jest w pełni niezależny i przeznaczony do montażu powierzchniowego w instalacjach jednorodzinnych i dwurodzinnych. Dzięki wbudowanemu mieszaniu wody z obiegu cyrkulacyjnego z zimną wodą utrzymuje zadaną temperaturę wypływu w zakresie 35 ... 60 °C, co ogranicza straty energii i skraca czas oczekiwania na ciepłą wodę przy kranie.

Budowa i materiały

Korpus zaworu oraz elementy metalowe mające kontakt z czynnikiem wykonano z mosiądzu odpornego na odczynkowanie DZR, co zapewnia trwałość w wodzie pitnej. Połączenia przyłączeniowe to gwint zewnętrzny R 3/4” zgodny z EN 10226-1, z kompletem 5 sztuk śrubunków G1 x G 3/4 oraz 3 zaworami zwrotnymi w zestawie. Zestaw zawiera także izolacyjne osłony termiczne ograniczające straty ciepła na armaturze.

Urządzenie pracuje w klasie ciśnienia PN 10, przy ciśnieniu roboczym do 1,0 MPa i maksymalnym dopuszczalnym różnicy ciśnień na mieszaniu 0,3 MPa. Maksymalna temperatura medium to 95 °C. Wymiary zabudowy to ok. szerokość 140 mm, wysokość 219 mm i głębokość 90 mm, masa ok. 1,45 kg. Współczynnik przepływu Kvs wynosi 1,6 m3/h.

Zasada działania i stabilność temperatury

W momencie poboru ciepłej wody zawór termostatyczny domiesza odpowiednią ilość zimnej wody do wody z zasobnika, tak aby na wypływie uzyskać stałą, zadaną temperaturę w zakresie 35 ... 60 °C. Ustawienie odbywa się mechanicznie, bez elementów elektrycznych.

Gdy nie jest pobierana woda, a aktywna jest tylko cyrkulacja, zachowanie zestawu zależy od temperatury wody powrotnej. Przy temperaturze powrotu powyżej zadanej wartości cała woda powrotna jest kierowana przez wejście zimne mieszacza. Gdy temperatura powrotu spada poniżej zadanej, część strumienia jest kierowana przez wejście zimne, a część przez zasobnik, a w mieszaczu obie części są ponownie mieszane do zadanej wartości. Stabilność temperatury wynosi ±2 °C przy niezmiennym ciśnieniu ciepłej i zimnej wody oraz minimalnym przepływie 4 l/min i różnicy temperatur między wejściem ciepłym a wypływem mieszanym co najmniej 10 °C.

Zastosowanie i montaż

Zestaw przeznaczony jest do prostego wprowadzenia termicznego mieszacza w instalacjach ciepłej wody z obiegiem cyrkulacyjnym, gdzie wymagana jest stała temperatura wypływu i ochrona przed poparzeniem. Montaż powierzchniowy ułatwia instalację bez konieczności ingerencji w istniejące ściany. Brak zasilania elektrycznego oznacza brak zależności od sieci i prostą obsługę serwisową.

Dzięki kompletowi przyłączy i zaworów zwrotnych instalacja przebiega szybko, a izolacja ogranicza emisję ciepła z armatury. Rozwiązanie sprawdza się w domach jednorodzinnych i małych obiektach, gdzie priorytetem jest komfort użytkowania, bezpieczeństwo wypływu wody i ograniczenie niepotrzebnego mieszania zimnej wody w zasobniku.
