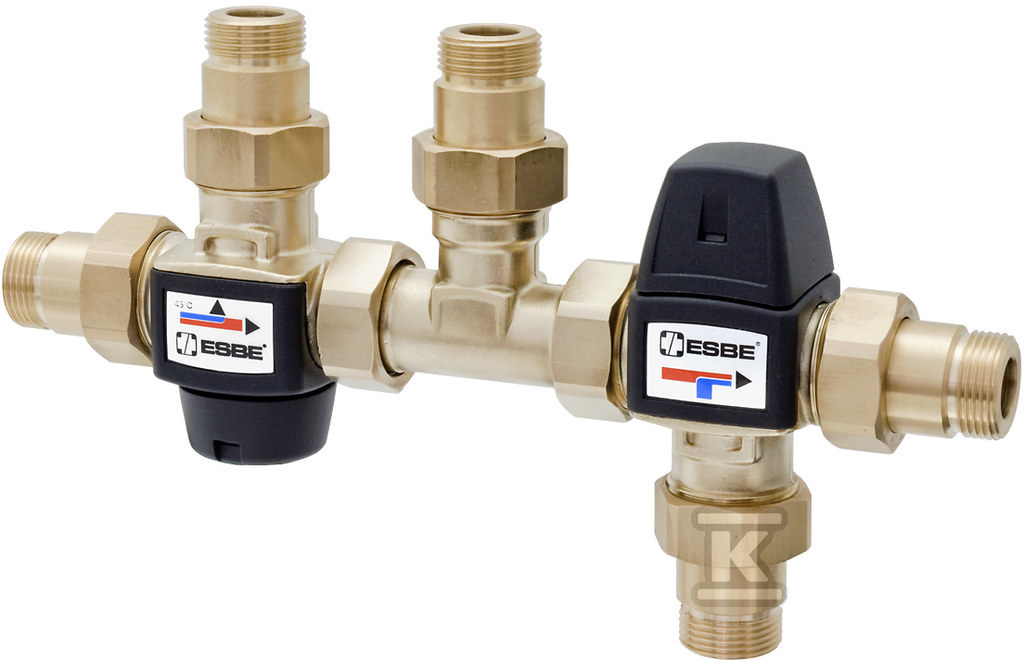

Zestaw do ogrzewania słonecznego ESBE VMC322 G1+R3/4 45°C 31521300

Kompaktowy zestaw termostatyczny do priorytetowego wykorzystania energii słonecznej

Zestaw VMC322 z serii VMC300/VMC500 przeznaczony jest do instalacji ciepłej wody użytkowej zasilanych z dwóch źródeł - kolektora słonecznego i dodatkowego źródła ciepła. Rozwiązanie działa bez zasilania elektrycznego, w oparciu wyłącznie o elementy termostatyczne, co zapewnia niezależność działania i prostą instalację powierzchniową. Logika pracy chroni użytkowników przed zbyt wysoką temperaturą wody.

Konstrukcja i materiały

Korpus zaworu oraz pozostałe metalowe części mające kontakt z medium wykonane są z mosiądzu odpornego na odcynkowanie DZR. Zestaw pracuje w klasie ciśnienia PN 10 i jest przystosowany do montażu z gwintem zewnętrznym. W wersji 31521300 zastosowano przyłącze R 3/4" wg EN 10226-1, w oznaczeniu modelu G1+R3/4. Wymiary zabudowy to długość 276 mm, szerokość 77 mm i wysokość 136 mm, przy masie ok. 1,86 kg. Do zestawu dołączone są dwa zawory zwrotne - do ciepłej i zimnej wody. Brak elementów zasilanych elektrycznie upraszcza serwis i ogranicza punkty awarii.

Funkcja przełączania i mieszania

Zestaw realizuje dwie funkcje w jednym bloku. Gdy temperatura wody z kolektora jest wystarczająca, układ kieruje ją bezpośrednio do odbioru. Przy spadku temperatury poniżej wartości nominalnej następuje automatyczne przełączenie na dodatkowe źródło ciepła. Nominalna temperatura rozdzielania wynosi 45 °C z odchyłką ± 2 °C, a odchylenie temperatury przełączania to ± 1 °C. Wbudowany zawór mieszający utrzymuje temperaturę wody użytkowej w zakresie 35 ... 60 °C ze stabilnością ± 2 °C przy niezmiennym ciśnieniu zasilania zimnej i ciepłej wody. Minimalna prędkość przepływu dla stabilnej pracy to 4 l/min, a minimalna różnica temperatur między wodą zasilającą a wodą zmieszaną to 10 °C. Dzięki temu uzyskuje się ochronę przed oparzeniem i komfortową temperaturę na punkcie czerpalnym.

Warunki pracy i montaż

Urządzenie jest przeznaczone do wody pitnej. Maksymalna temperatura wody zasilającej z kolektora to 95 °C, minimalna 0 °C, a maksymalna temperatura wody z dodatkowego źródła ciepła to również 95 °C. Maksymalny przepływ z kolektora dla serii VMC300 wynosi 0,7 l/s, czyli 42 l/min. Współczynnik przepływu Kvs dla tej wersji to 1,4 m3/h przy spadku ciśnienia 1 bar. Zakres regulacji zaworu mieszającego 35 ... 60 °C pozwala dopasować temperaturę wyjściową do potrzeb instalacji. Montaż powierzchniowy z gwintami zewnętrznymi ISO 228/1 dla G i EN 10226-1 dla R ułatwia integrację z istniejącymi rurami miedzianymi lub stalowymi.
