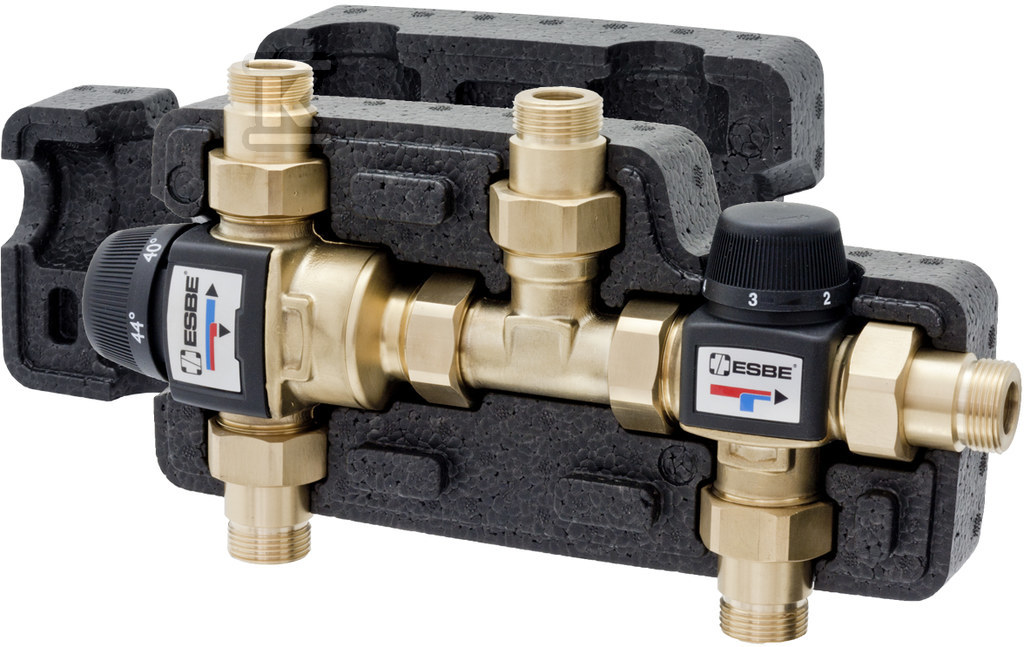

Zestaw do ogrzewania słonecznego ESBE VMD322 G1+R3/4 42-52°C 31525000

od 1 szt.1 590,16 zł
brutto / szt.
na zamówienie
Marka ESBE
Indeks Onninen:DAZ120
Indeks producenta:31525000
EAN:7330193045285
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Maksymalna temperatura przepływu: 95 °C
Połączenie zasilające: Gwint zewnętrzny
Rozmiar połączenia zasilającego: 3/4 cala
Termostatyczny: tak
Z filtrem: nie
Z oczkami/zaczepami do montażu ściennego: nie
Z zaworem: nie
Zakres regulacji temperatury wody gorącej: 35 ... 60 °C
Ze złączami: nie

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,235 m / 0,126 m / 0,086 m / 2,36 kg / 0,003 m3
Kod celny:84818051

Zestaw do ogrzewania słonecznego ESBE VMD322 G1+R3/4 42-52°C 31525000

Termostatyczny zestaw solarny do dwuźródłowej ciepłej wody użytkowej

Seria VMD300 przeznaczona jest do instalacji, w których ciepłą wodę użytkową uzyskuje się głównie z kolektora słonecznego, a w razie potrzeby dopełnia ją dodatkowe źródło ciepła, np. przepływowy podgrzewacz. Rozwiązanie pozwala wykorzystać energię słoneczną w pierwszej kolejności i ograniczyć pracę drugiego źródła tylko wtedy, gdy temperatura z kolektora jest niewystarczająca. Regulacja przełączania jest nastawialna, co umożliwia dopasowanie pracy zestawu do warunków instalacji i zapotrzebowania na ciepłą wodę.

Konstrukcja i materiały

Zestaw VMD322 montowany jest powierzchniowo i wykonany jest z mosiądzu odpornego na odcynkowanie DZR, również w części korpusu zaworu i innych elementów metalowych mających kontakt z medium. Gwinty przyłączeniowe to gwint zewnętrzny R zgodny z EN 10226-1, w rozmiarze 3/4 cala. Wymiary zabudowy to wysokość do 293 mm, szerokość 154 mm, głębokość 95 mm, przy długości całkowitej 163 mm i wysokości montażowej 90 mm. Masa urządzenia wynosi 2,21 kg. Budowa termostatyczna zapewnia stabilność temperatury wody wypływającej na poziomie ± 2 °C przy niezmiennym ciśnieniu wody zimnej i ciepłej oraz minimalnym przepływie 4 l/min.

Działanie i zakres regulacji

Zestaw łączy funkcję zaworu rozdzielającego i zaworu mieszającego. Temperatura przełączania, czyli moment, w którym woda z kolektora jest kierowana do obiegu bez dogrzewania, jest regulowana w zakresie 42-52 °C. Gdy temperatura zasilania z kolektora jest niższa, przepływ jest automatycznie kierowany do dodatkowego źródła ciepła, np. kotła przepływowego.

Równolegle zawór mieszający ogranicza temperaturę wody użytkowej na wyjściu do bezpiecznego poziomu, regulowanego w zakresie 35-60 °C. Mechanizm zapewnia ochronę przed poparzeniem, zamykając dopływ ciepłej wody przy przerwaniu zasilania zimną wodą. Minimalna różnica temperatur między wodą zasilającą a wodą zmieszaną wynosi 10 °C, co gwarantuje prawidłową pracę termostatu.

Parametry pracy i montaż

Urządzenie pracuje w klasie ciśnieniowej PN 10. Maksymalna temperatura wody z kolektora to +95 °C, minimalna 0 °C, a maksymalna temperatura wody z dodatkowego źródła ciepła to również +95 °C. Maksymalny przepływ z kolektora wynosi 0,7 l/s, czyli 42 l/min. Współczynnik przepływu Kvs wynosi 1,4.

Montaż powierzchniowy z gwintem zewnętrznym R 3/4" pozwala na szybkie włączenie zestawu w instalację dwuźródłową bez konieczności stosowania dodatkowych złącz. Stabilność temperatury wyjściowej ± 2 °C utrzymywana jest przy stałym ciśnieniu zasilania i minimalnym przepływie 4 l/min.
