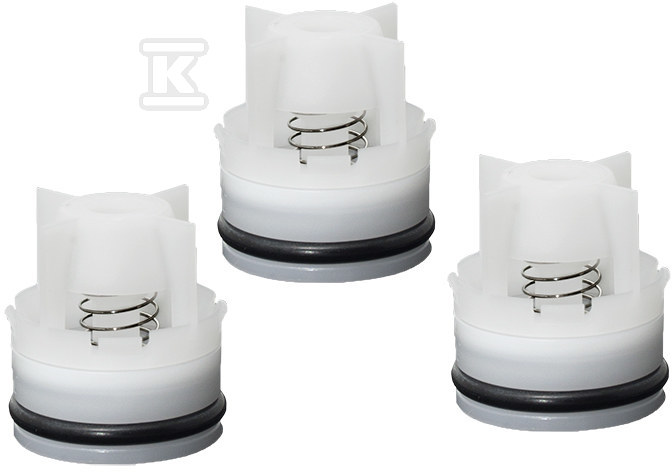

Zestaw zaworów zwrotnych ESBE VTR500 37203000

Serwisowy zestaw zaworów zwrotnych do jednostek mieszających VTR500

Zestaw zaworów zwrotnych BV to część zamienna przeznaczona do pompowych jednostek mieszających ESBE serii VTR500, w tym do modelu VTR522 z gwintem zewnętrznym. Pozwala na odtworzenie funkcji zabezpieczającej kierunek przepływu w instalacji cyrkulacyjnej bez konieczności wymiany całej jednostki. Przeznaczony jest dla instalatorów serwisujących systemy przygotowania ciepłej wody użytkowej oraz dla użytkowników końcowych utrzymujących sprawność instalacji mieszającej.

Kompatybilność i zastosowanie

Zestaw jest dedykowany do VTR522 z gwintem zewnętrznym R wg EN 10226-1. W praktyce oznacza to dopasowanie do jednostek o połączeniach G R 3/4" i H R 1" stosowanych w pompowych układach mieszających. W serii VTR522 dostępne są zakresy temperatur 45 - 65 °C oraz 50 - 75 °C przy współczynniku Kvs 3,5. Zestaw klasyfikowany jest jako część zamienna/zapasowa i w katalogu ESBE występuje pod oznaczeniem BV dla VTR522.

Budowa i materiały

Części metalowe mające kontakt z medium wykonane są z mosiądzu odpornego na odcynkowanie DZR. Materiał zapewnia odporność na korozję w instalacjach wodnych i ogranicza ryzyko osłabienia połączenia w długim okresie eksploatacji. Konstrukcja przeznaczona jest do pracy w układach z gwintem zewnętrznym, co upraszcza montaż w miejscu oryginalnego wyposażenia.

Parametry pracy i warunki instalacji

Jednostki VTR500 pracują w klasie ciśnienia PN 10 przy ciśnieniu roboczym 1,0 MPa. Maksymalne ciśnienie różnicowe w trybie mieszania wynosi 0,3 MPa. Dopuszczalna temperatura medium to maksymalnie +95 °C. Stabilność temperatury dla VTR500 wynosi ±4 °C przy niezmiennym ciśnieniu wody zimnej i ciepłej, minimalnym przepływie 9 l/min oraz minimalnej różnicy temperatur między wodą ciepłą zasilającą a wodą zmieszaną na wypływie 10 °C. Parametry te określają warunki, w których zestaw zaworów zwrotnych zachowuje prawidłową współpracę z jednostką mieszającą.
