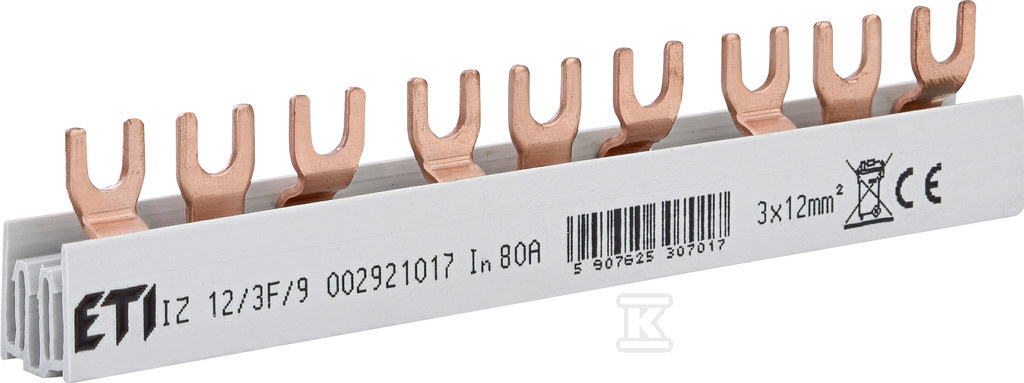

Izolowana szyna zbiorcza IZ12/3F/9 002921017

Szybkie połączenia w rozdzielnicach trójfazowych

Trójfazowa szyna izolowana IZ12/3F/9 służy do szybkiego i uporządkowanego łączenia wyłączników nadprądowych, różnicowoprądowych oraz rozłączników w rozdzielnicach elektrycznych. W porównaniu z tradycyjnym okablowaniem przewodami, szyna zbiorcza pozwala wykonać połączenia między urządzeniami znacznie szybciej - wystarczy wpiąć ją w zaciski aparatów i zakończyć zaślepkami ochronnymi. Jednocześnie zyskuje się więcej wolnego miejsca w rozdzielni i bardziej przejrzysty układ połączeń.

Model IZ12/3F/9 ma przekrój 12 mm2, co przekłada się na znamionowy prąd obciążenia 80 A. Rozstaw zacisków wynoszący 17,8 mm zapewnia kompatybilność z aparaturą modułową marek ETIMAT, VLDO1, SV, ETITEC oraz VLC10 - wystarczy sprawdzić dopasowanie rozstawu w dokumentacji konkretnego urządzenia.

Długość szyny odpowiada 9 modułom (ok. 160 mm), co pozwala na podłączenie trzech aparatów jednofazowych na każdej z faz lub kombinacji urządzeń wielobiegunowych mieszczących się w tym zakresie.

Konstrukcja i materiały

Rdzeń przewodzący wykonano z miedzi typu M1EZ6 o grubości 1,5 mm - materiał ten dobrze przewodzi prąd i radzi sobie z obciążeniem cieplnym przy znamionowych 80 A. Izolacja z PVC jest odporna na wysoką temperaturę i samogasnąca - w razie zwarcia nie podtrzymuje palenia się.

Szyna ma wykonanie widełkowe (fork type), czyli końcówki w kształcie widełek pasują do zacisków aparatów tego typu. Montaż polega na wsunięciu widełek w rowek zacisku i dokręceniu śruby mocującej - bez konieczności przygotowywania końcówek kablowych.

Parametry pracy i bezpieczeństwo

Maksymalne napięcie znamionowe to 500 V AC/DC, więc szyna sprawdza się w standardowych instalacjach budynkowych i przemysłowych niskiego napięcia. Wytrzymałość izolacji wynosi 2,5 kV, a rezystancja izolacji przekracza 2,5 M? zgodnie z normą PN-EN 53482 - to istotne przy wymaganiach separacji galwanicznej między fazami.

Izolacja spełnia klasę palności V-0 i przeszła test rozżarzonym drutem w temperaturze 850°C, co potwierdza odporność na ekstremalne warunki termiczne. Zakres temperatur pracy od -20°C do +50°C pozwala na stosowanie zarówno w rozdzielnicach wewnętrznych, jak i częściowo osłoniętych.

Produkt jest zgodny z normą PN-EN 60947-7-1, która określa wymagania dla elementów pomocniczych urządzeń rozdzielczych niskiego napięcia - dotyczy to między innymi szyn zbiorczych jako elementów układu zasilania.

Zastosowanie praktyczne

Trójfazowa szyna izolowana umożliwia tworzenie mostków zasilających między aparatami - np. połączenie równoległe kilku wyłączników do wspólnej szyny zasilającej lub sekwencyjne podłączenie urządzeń obok siebie w jednej linii. Dzięki temu instalacja wygląda czysto, a ryzyko pomyłki przy okablowaniu jest mniejsze niż przy ręcznym lutowaniu przewodów.

Do kompletnego montażu warto dokupić dedykowane zaślepki końcowe do szyn 12 mm2 trójfazowych, które zabezpieczają odsłonięte końcówki szyny przed przypadkowym dotknięciem i zabrudzeniem.
