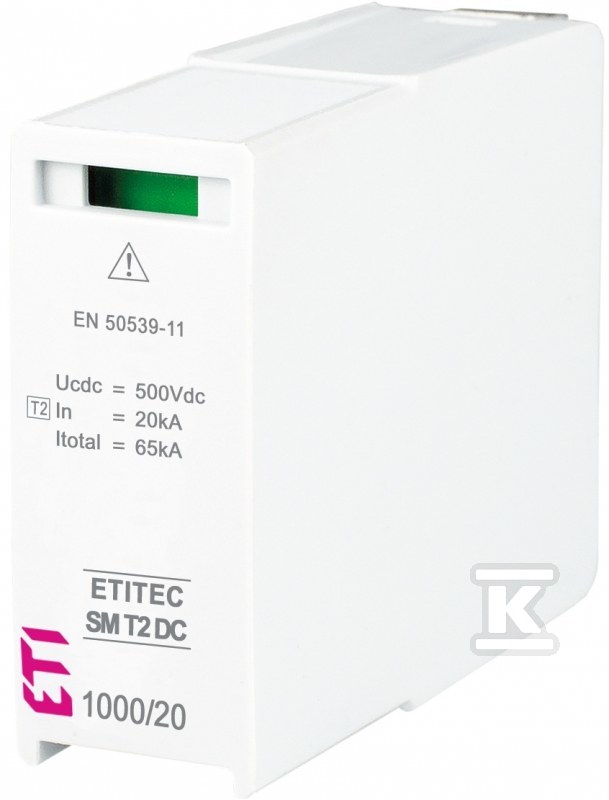

Moduł wymienny ogranicznika przepięć Typ 2 (kl.C) - DC (środkowy) MOD. SM T2 DC 500/20 M 002440731

Ochrona instalacji elektrycznej z modułem wymiennym ogranicznika przepięć

Ten moduł wymienny ogranicznika przepięć typu 2 (klasy C) to kluczowy element zabezpieczenia instalacji elektrycznej przed skutkami przepięć, zarówno w sieciach AC, jak i DC. Przeznaczony do montażu na podstawie, zajmuje jedynie jeden moduł w rozdzielnicy, co ułatwia jego integrację z istniejącym systemem. Jego zadaniem jest ochrona przed transjentnymi przepięciami, które mogą powstać w wyniku wyładowań atmosferycznych lub szybkich zmian napięcia w sieci.

Moduł ten jest szczególnie ważny w instalacjach fotowoltaicznych, gdzie ryzyko wystąpienia przepięć jest wyższe ze względu na bezpośrednie połączenie z siecią zewnętrzną. Dzięki temu, że został zaprojektowany dla układów DC, zapewnia skuteczną ochronę komponentów wrażliwych na przepięcia, takich jak inwertery i panele słoneczne.

Charakterystyka i zastosowanie

Ogranicznik ten charakteryzuje się wysoką skutecznością działania – znamionowy prąd wyładowczy do wartości szczytowej wynosi 20 kA, a maksymalny prąd wyładowczy sięga aż 65 kA. Wytrzymałość zwarciowa na poziomie 30 kA gwarantuje jego niezawodność w przypadku wystąpienia zwarcia w instalacji. Sygnalizacja optyczna informuje o zadziałaniu urządzenia, co pozwala na szybką identyfikację i wymianę uszkodzonego modułu. Napięcie znamionowe DC wynosi 450V, a maksymalne napięcie trwałej pracy DC to 500V.

Zastosowanie tego ogranicznika jest szerokie – idealnie sprawdzi się zarówno w instalacjach mieszkaniowych, jak i komercyjnych oraz przemysłowych. Jest to szczególnie ważne w miejscach narażonych na częste burze lub posiadających wrażliwą elektronikę. Montaż na podstawie ułatwia wymianę uszkodzonego elementu bez konieczności ingerencji w całą rozdzielnicę – co przekłada się na oszczędność czasu i kosztów serwisu.

Kluczowe cechy i korzyści

• Kompaktowy rozmiar: Zajmuje tylko 1 moduł, co ułatwia montaż nawet w zatłoczonych rozdzielnicach.
• Wysoka skuteczność: Znamionowy prąd wyładowczy 20 kA oraz maksymalny 65 kA zapewniają skuteczną ochronę przed przepięciami.
• Sygnalizacja optyczna: Umożliwia szybką identyfikację uszkodzonego modułu i konieczność wymiany.
• Przeznaczenie do DC: Idealny do zastosowań w instalacjach fotowoltaicznych i innych układach prądu stałego.
• Wytrzymałość: Wytrzymałość zwarciowa 30 kA gwarantuje niezawodne działanie w trudnych warunkach.
• Łatwa wymiana: Modułowa konstrukcja umożliwia szybką wymianę uszkodzonego elementu bez konieczności demontażu całej rozdzielnicy – oszczędność czasu i kosztów dla instalatora oraz użytkownika końcowego.
• Klasa ochrony IP20: Zapewnia podstawową ochronę przed dotknięciem przypadkowym oraz przed dostaniem się ciał stałych do wnętrza urządzenia.
