Moduł wymienny ogranicznika przepięć EM T2 PV 550/20 002440627

Ochrona obwodów DC w instalacjach fotowoltaicznych

Moduł wymienny EM T2 PV 550/20 stanowi kluczowy element zabezpieczający w systemach fotowoltaicznych. Ograniczniki przepięć typu 2 (klasa C) chronią obwody stałoprądowe przed skutkami gwałtownych wzrostów napięcia - takich jak wyładowania atmosferyczne czy operacje łączeniowe w sieci dystrybucyjnej. Maksymalne napięcie trwałej pracy 550V DC sprawia, że moduł dedykowany jest do mniejszych instalacji PV.

Znamionowy prąd wyładowczy 20 kA (impuls 8/20 µs) oznacza zdolność absorpcji energii wystarczającą dla typowych warunków eksploatacyjnych - nie jest to poziom przewidziany na bezpośrednie udary piorunowe (te obsługują ograniczniki T1/B), ale skutecznie pochłania przepięcia generowane w wyniku odległych wyładowań czy przełączeń w sieci średniego napięcia.

Konstrukcja i wymiana

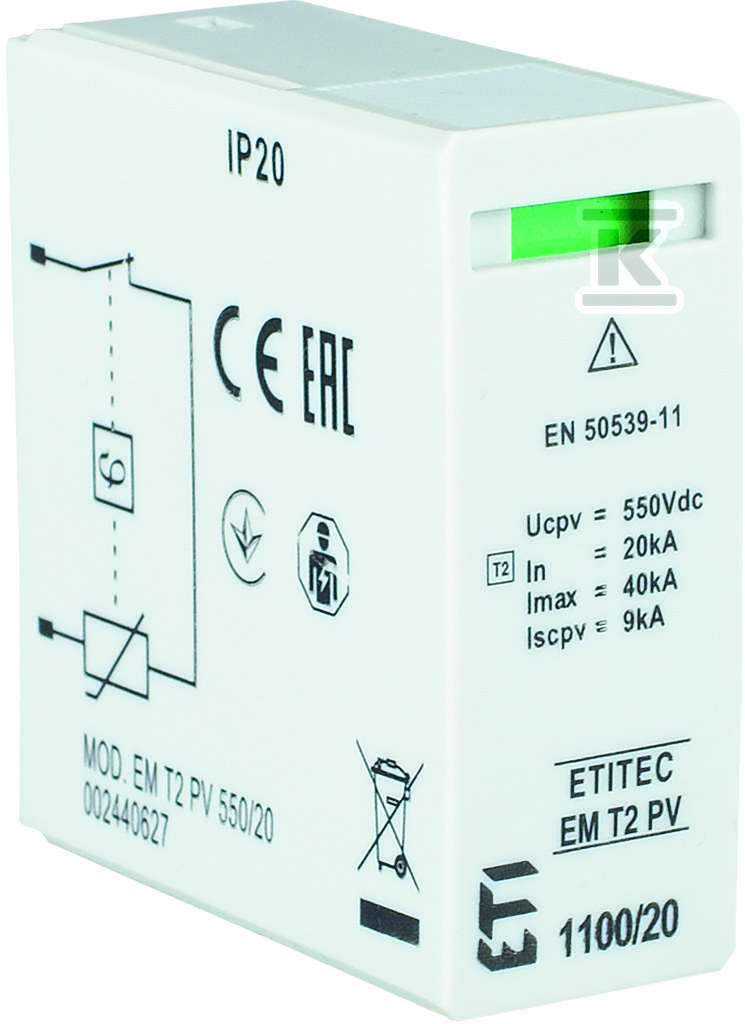

Urządzenie zajmuje 1 moduł na szynie TH 35 i montowane jest na dedykowanej podstawie (stanowiącej bazę całego zestawu ogranicznika). Wkładka ma sygnalizację optyczną zadziałania - wbudowany wskaźnik zmienia pozycję po przekroczeniu dopuszczalnych parametrów, informując o konieczności wymiany. Wymiana zużytego modułu na nowy nie wymaga demontażu podstawy ani ingerencji w okablowanie - wystarczy wysunąć wkładkę i wsunąć nową. To rozwiązanie praktyczne dla serwisowników pracujących przy farmach fotowoltaicznych czy magazynach energii.

Przeznaczenie i kompatybilność

Moduł stanowi część oferty produktów fotowoltaicznych marki ETI POLAM - dedykowanych zabezpieczeniom DC w instalacjach PV. Kompatybilny z podstawami ograniczników DC tej samej linii, co pozwala na budowanie zestawów dopasowanych do konfiguracji stringów (równoległe łączenie wkładek przy większej liczbie stringów). Przed zakupem należy upewnić się, że napięcie systemu DC nie przekracza wartości maksymalnej modułu - przy instalacjach dwustringsowych lub wyższych napięciach stringsowych stosuje się modele o wyższym napięciu granicznym (np. 1100V czy 1200V).

Dla instalacji wymagających rezerwowego wkładania wkładki bez przerywania obwodu polecane są modele z funkcją hot-stick (np. seria ESM/SM), jednak EM T2 PV to standardowa wkładka przeznaczona do wymiany przy odłączonym obwodzie - co jest typowym podejściem przy konserwacji mniejszych systemów PV.

Warunki stosowania

Ograniczniki typu 2 stosuje się jako drugi stopień ochrony w instalacjach wyposażonych w zewnętrzne systemy odgromowe. Moduły DC montuje się wyłącznie po stronie stałoprądowej między stringami a inwerterem, nigdy na stronie AC. Przy projektowaniu pamiętaj, że każdy string powinien mieć własny tor ochronny - równoległe połączenie wkładki na wspólnej podstawie nie zapewnia pełnej selektywności przy różnych długościach kabli do poszczególnych stringów.
