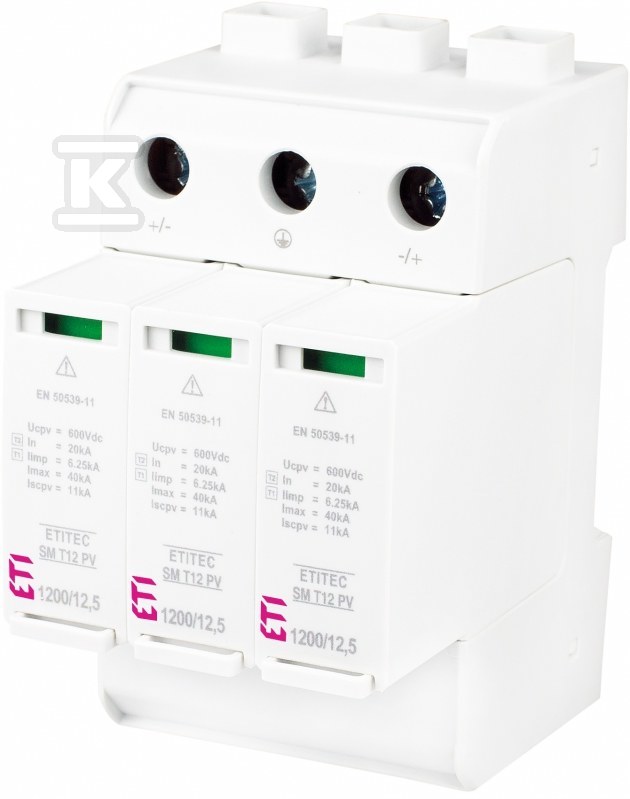

Modułowy ogranicznik przepięć ETITEC SM T12 PV 1200/12,5 Y RC 002440631

Ochrona instalacji fotowoltaicznych z ETITEC SM T12 PV

Ten modułowy ogranicznik przepięć ETITEC SM T12 PV 1200/12,5 Y RC to kluczowy element zabezpieczenia instalacji fotowoltaicznych przed skutkami przepięć. Zaprojektowany do ochrony przed wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi, zapewnia niezawodną ochronę zarówno w obiektach z zewnętrzną instalacją odgromową, jak i bez niej. Konstrukcja oparta o warystory i iskierniki w układzie Y, w połączeniu z wewnętrznymi zabezpieczeniami termicznymi, gwarantuje długotrwałą i skuteczną pracę.

Budowa i zastosowanie

Ogranicznik ten znajduje zastosowanie w instalacjach fotowoltaicznych DC o napięciu do 1200V. Jego modułowa budowa (3 moduły na szynie TH-35 mm) ułatwia montaż i integrację z istniejącą infrastrukturą elektryczną. Wewnętrzny układ obejmuje warystory w biegunach bocznych oraz iskiernik w biegunie środkowym, co zapewnia kompleksową ochronę. Dodatkowo, każdy biegun wyposażony jest w wewnętrzne zabezpieczenie termiczne – odłącznik, chroniący przed przegrzaniem i uszkodzeniem. Model RC posiada styk sygnalizacyjny, który optycznie informuje o zadziałaniu i konieczności wymiany ogranicznika.

Kluczowe cechy i korzyści

• Wysoka skuteczność ochrony: Prąd udarowy 6.25 kA oraz poziom ochrony 4.4 kV gwarantują skuteczną ochronę przed przepięciami.
• Sygnalizacja stanu: Wbudowany styk sygnalizacyjny (optyczny) informuje o uszkodzeniu warystora, ułatwiając szybką reakcję i wymianę urządzenia.
• Uniwersalność: Nadaje się do stosowania zarówno w instalacjach z zewnętrzną instalacją odgromową, jak i bez niej.
• Bezpieczeństwo: Posiada wewnętrzne zabezpieczenie termiczne każdego bieguna, chroniące przed przegrzaniem.
• Łatwy montaż: Modułowa konstrukcja (3 moduły) umożliwia szybki i prosty montaż na standardowej szynie TH-35 mm.
• Zgodność z normami: Spełnia wymagania normy EN 50539-11:2013+A1:2014, zapewniając zgodność z obowiązującymi przepisami.
• Duży przekrój przewodów: Obsługuje przewody o przekroju do 25 mm2 (jedno-/wielodrutowe) oraz 35 mm2 (elastyczne), co daje elastyczność przy doborze przewodów.
• Brak prądu upływu DC: Eliminuje ryzyko niepożądanych prądów upływu w obwodzie DC, co zwiększa bezpieczeństwo instalacji.

Ogranicznik ETITEC SM T12 PV to inwestycja w bezpieczeństwo i niezawodność Twojej instalacji fotowoltaicznej – ochrona przed kosztownymi awariami i przestojami.
