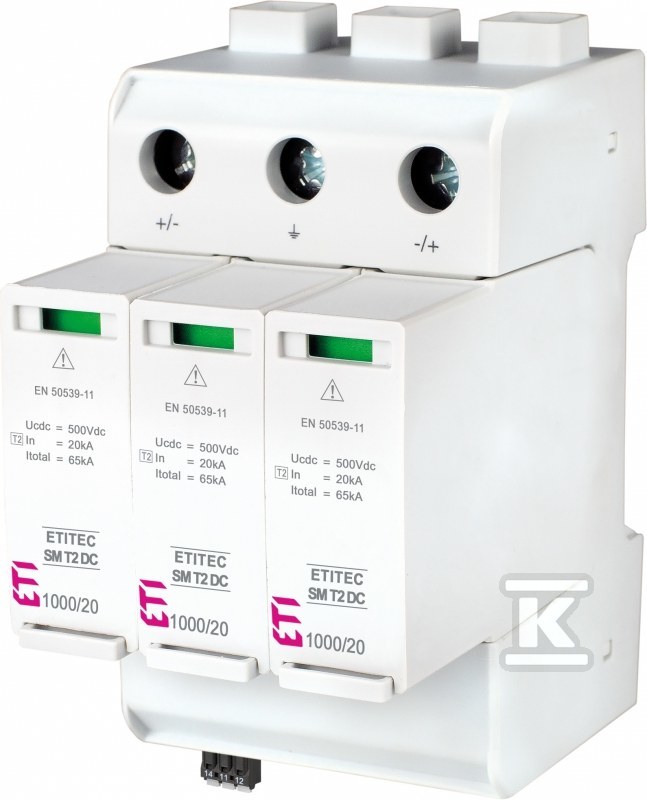

Ogranicznik przepięć T2 (B) - DC - bez prądu upływu ETITEC SM T2 DC 1000/20 Y RC 002440729
Ochrona instalacji fotowoltaicznych i DC – ogranicznik przepięć ETITEC SM T2 DC 1000/20 Y RC
Ten ogranicznik przepięć klasy T2 (B) został zaprojektowany do ochrony instalacji prądu stałego (DC), takich jak systemy fotowoltaiczne, przed skutkami przepięć atmosferycznych i łączeniowych. Jego konstrukcja bez prądu upływu minimalizuje ryzyko niepożądanych prądów w obwodzie, co jest szczególnie ważne w aplikacjach DC. Zapewnia skuteczną ochronę komponentów wrażliwych na napięcie, takich jak inwertery i panele słoneczne.
Budowa i zastosowanie
Ogranicznik ETITEC SM T2 DC 1000/20 Y RC montowany jest na standardowej szynie montażowej DIN TH-35 mm i zajmuje 3 moduły. Sygnalizacja optyczna zadziałania ułatwia szybką identyfikację konieczności wymiany urządzenia po wystąpieniu przepięcia. Przeznaczony jest do układów DC o napięciu do 1000V, a jego skuteczność potwierdza zdolność do odprowadzania impulsów o wartości szczytowej 20kA (8/20µs) oraz wytrzymałość zwarciową na poziomie 30kA. Maksymalny przekrój przewodów, które można podłączyć to 35mm2 dla przewodów jedno- i wielodrutowych oraz 25mm2 dla przewodów elastycznych.
Kluczowe cechy i korzyści
- Ochrona przed przepięciami: Zabezpiecza instalację DC przed uszkodzeniami spowodowanymi przez nagłe wzrosty napięcia.
- Bez prądu upływu: Eliminuje ryzyko niepożądanych prądów w obwodzie DC, co zwiększa bezpieczeństwo i niezawodność systemu.
- Sygnalizacja optyczna: Umożliwia szybką wizualną identyfikację stanu urządzenia – czy zadziałało i wymaga wymiany.
- Montaż na szynie DIN: Ułatwia integrację z istniejącą infrastrukturą elektryczną.
- Wysoka zdolność odprowadzania energii: Znamionowy prąd wyładowczy 20kA oraz maksymalny prąd wyładowczy 65kA zapewniają skuteczną ochronę nawet w przypadku silnych przepięć.
- Poziom ochrony N-PE: Zapewnia dodatkową ochronę poprzez ograniczenie napięcia do poziomu 2,5kV między przewodem neutralnym (N) a ochronnym (PE).
- Zgodność z systemami DC: Przeznaczony wyłącznie do pracy w układach prądu stałego, co zapewnia optymalną ochronę dla instalacji fotowoltaicznych i innych urządzeń DC.
- Kompaktowe wymiary: Zajmuje tylko 3 moduły na szynie DIN, co pozwala zaoszczędzić miejsce w rozdzielnicy.
