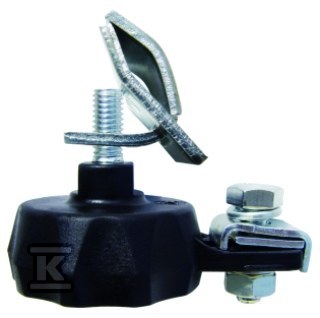

Ogranicznik przepięć bez odłącznika ETITEC A 280/10/AK-N 002442804

Ochrona linii napowietrznych w instalacjach sieci TN

Ogranicznik przepięć ETITEC A 280/10/AK-N to urządzenie przeznaczone do zabezpieczania linii napowietrznych przed skutkami przepięć atmosferycznych i łączeniowych. Klasyfikacja jako ogranicznik klasy C (według norm IEC/VDE grupa II) oznacza, że sprawdza się jako drugi stopień ochrony w instalacjach już wyposażonych we wstępną ochronę odgromową - na przykład za piorunochronem budynku czy na początku linii kablowej.

Urządzenie jest dedykowane do systemów sieci TN - zarówno TN-C (z wspólnym przewodem neutralnym i ochronnym), jak i TN-S (z osobnymi przewodami). Obsługuje napięcie pracy trwałej 280V AC przy jednobiegunowej konfiguracji instalacji. Brak odłącznika wewnętrznego sprawia, że urządzenie jest bardziej kompaktowe i lżejsze - waga samego ogranicznika to zaledwie 0,16 kg.

Technologia warystorowa i zdolności absorpcyjne

Sercem urządzenia jest warystor - półprzewodnikowy element ceramiczny o nieliniowej charakterystyce rezystancji. W warunkach normalnej pracy (napięcie robocze poniżej progu zadziałania) warystor zachowuje się jak izolator praktycznie bez prądu upływu. Gdy tylko pojawi się przepięcie - na ułamek milisekundy - jego rezystancja gwałtownie spada, tworząc ścieżkę dla energii udarowej i odprowadzając ją do ziemi.

Znamionowy prąd wyładowczy In = 10 kA (impuls 8/20 µs) określa zdolność urządzenia do absorpcji typowych przepięć atmosferycznych. Dla porównania - większość udarów piorunowych w liniach napowietrznych mieści się w zakresie 5-20 kA, więc margines bezpieczeństwa jest tu rozsądny. Maksymalny prąd wyładowczy Imax = 50 kA stanowi górną granicę możliwości urządzenia w ekstremalnych warunkach.

Wytrzymałość zwarciowa 4 kA (Isccr) informuje natomiast, ile urządzenie zniesie w sytuacji awaryjnej - gdyby doszło do zwarcia za ogranicznikiem podczas jego działania.

Poziom ochrony i sygnalizacja

Poziom ochrony Up = 1 kV to wartość szczytowa napięcia na zaciskach urządzenia podczas odprowadzania prądu udarowego. Im niższy Up, tym lepsza ochrona dla chronionego sprzętu - tutaj mamy do czynienia z umiarkowanym poziomem typowym dla klasy C.

Na obudowie znajduje się sygnalizacja optyczna stanu - w normalnych warunkach widoczny jest element informujący o gotowości urządzenia; po zadziałaniu lub zużyciu warystora sygnalizacja zmienia swój stan, sygnalizując konieczność wymiany.

Montaż i podłączenie

Ogranicznik montuje się bezpośrednio na szynie TH35 lub bezpośrednio na powierzchni - sposób montażu „inne" sugeruje elastyczność w adaptacji do różnych warunków instalacyjnych. Maksymalny przekrój przyłączanego przewodu to 120 mm2, co pozwala na podłączenie zarówno przewodów jednodrutowych, jak i wielodrutowych - istotne przy grubych linkach stosowanych w liniach napowietrznych.

Urządzenie nie posiada zintegrowanego dobezpieczenia ani styków do zdalnej sygnalizacji - jeśli potrzebujesz powiadomień alarmowych lub automatycznego odłączenia uszkodzonego ogranicznika od sieci, trzeba te funkcje zapewnić zewnętrznie (osobne obwody sygnalizacyjne lub oddzielne wyłączniki).

Brak obsługi układów DC oraz IT eliminuje to urządzenie zastosowań fotowoltaicznych czy sieci izolowanych - tutaj mamy do czynienia stricte z klasyczną instalacją AC w budynkach i na liniach dystrybucyjnych niskiego napięcia. Jednobiegunowa konstrukcja sprawia, że przy rozbudowanych tablicach rozdzielczych każda faza chroniona jest osobnym modułem - wystarczy zamontować tyle sztuk, ile wynosi liczba przewodów fazowych w danej części instalacji.
