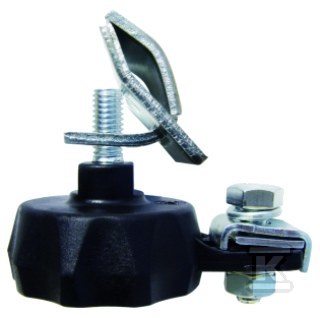

Ogranicznik przepięć z odłącznikiem ETITEC A 500/10/AK-NO 002442828

Warystorowa ochrona linii napowietrznych przed przepięciami

Ograniczniki przepięć serii ETITEC A to aparaty przeznaczone do zabezpieczania instalacji elektrycznych niskiego napięcia przed skutkami wyładowań atmosferycznych i przepięć łączeniowych. Model ETITEC A 500/10/AK-NO pracuje z napięciem trwałym 500 V AC, co czyni go odpowiednim do ochrony linii napowietrznych w standardowych układach sieciowych.

Konstrukcja warystorowa i mechanizm działania

Sercem ogranicznika jest warystor wykonany z tlenku cynku (ZnO) z domieszką tlenków innych metali - element, którego rezystancja gwałtownie maleje wraz ze wzrostem napięcia. Ta właściwość pozwala na błyskawiczne pochłanianie energii udarowej i ograniczanie szczytowego napięcia do bezpiecznego poziomu. W porównaniu do rozwiązań iskiernikowych, konstrukcja beziskiernikowa zapewnia szybszą reakcję i niższe napięcie ochronne Up ? 1,9 kV.

Wersja z końcówką -NO wyposażona jest w odłącznik termiczny, który trwale rozłącza obwód w momencie uszkodzenia warystora - najczęściej na skutek przeciążenia prądowego przekraczającego maksymalny prąd wyładowczy Imax = 50 kA. Sygnalizacja uszkodzenia realizowana jest optycznie: jednostronnie opadająca płytka tworzy widoczną przerwę w obudowie, informując o konieczności wymiany urządzenia. Rozwiązanie to eliminuje ryzyko przepływu prądu zwarciowego do uziemienia przez uszkodzony element.

Obudowa wykonana jest ze szczelnego tworzywa sztucznego, które charakteryzuje się odpornością na promieniowanie UV oraz działanie ekstremalnych warunków atmosferycznych - deszczu, wilgoci, skrajnych temperatur. Zakres pracy wynosi od -40°C do +80°C, a urządzenie może być instalowane na wysokościach do 2000 m n.p.m.

Zastosowanie i kompatybilność sieciowa

Ogranicznik klasy II / C przeznaczony jest do montażu na zewnątrz chronionego budynku, typowo na przyłączu nasłupowym - tam gdzie linia napowietrzna przechodzi w linię kablową. Sprawdza się również jako ochrona przeciwprzepięciowa uzwojeń wtórnych transformatorów SN/nn oraz szaf sterowniczych oświetlenia ulicznego, aparatury alarmowej i sygnalizacyjnej.

Model jest kompatybilny z układami sieci TN-C, TN-S oraz ogólnie systemami TN. W liniach napowietrznych zaleca się instalację ograniczników w odstępach nie większych niż 300 m. Preferowane miejsce montażu to punkty uziemienia przewodu ochronnego PE lub PEN - jeśli takie uziom nie istnieje, należy wykonać osobny uziom i połączyć go z dolnym zaciskiem PE ogranicznika.

Zaciski i montaż

Wersja AK-NO oznacza:

• zacisk górny typ A - samozakleszczający się zacisk do linii gołej,
• zacisk dolny typ K - umożliwia podłączenie przewodów giętkich lub sztywnych (np. bednarki) o przekroju do 120 mm2.

Istotną cechą konstrukcyjną jest możliwość wymiany samego modułu warystorowego pod napięciem, bez konieczności demontażu zacisków - za pomocą wykręcanego sworznia M8. Wszystkie części metalowe wystawione na warunki atmosferyczne są zabezpieczone antykorozyjnie.

Parametry te pozwalają na szybki montaż zarówno przy nowych instalacjach, jak i podczas serwisowania istniejących linii - co doceni każdy instalator pracujący pod napięciem na słupach czy przyłączach.
