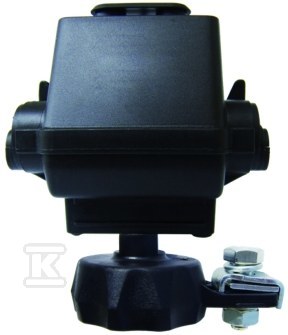

Ogranicznik przepięć z odłącznikiem ETITEC A 660/10/CK-NO 002442846

Ochrona linii napowietrznych przed przepięciami

Ograniczniki przepięć ETITEC A klasy II przeznaczone są do zabezpieczania instalacji i urządzeń elektrycznych przed skutkami przepięć pochodzących od wyładowań atmosferycznych oraz przepięć łączeniowych w liniach napowietrznych i kablowych niskiego napięcia. Urządzenia te montuje się na zewnątrz chronionego budynku - na przyłączu nasłupowym - w miejscach gdzie linia napowietrzna przechodzi w linię kablową, bądź jako ochronę przeciwprzepięciową uzwojeń wtórnych transformatorów SN/nn. W liniach napowietrznych ograniczniki instaluje się w odstępach nie większych niż 300 m. Sprawdzają się również przy zabezpieczaniu szaf sterowniczych oświetlenia ulicznego, aparatury alarmowej, sygnalizacyjnej i ostrzegawczej.

Konstrukcja warystorowa i mechanizm bezpieczeństwa

Głównym elementem ogranicznika jest warystor wykonany z tlenku cynku ZnO z dodatkiem tlenków innych metali - jego rezystancja silnie zależy od napięcia na zaciskach, co zapewnia szybkie działanie i niskie napięcie ochronne Up ? 2050 V przy znamionowym prądzie wyładowczym 10 kA. Maksymalny prąd wyładowczy sięga 50 kA, a zdolność pochłaniania energii przekracza 3,5 kJ/kV Uc.

Wersja z suffixem -NO wyposażona jest w odłącznik termiczny, który w przypadku uszkodzenia ogranicznika (np. na skutek przepływu prądu wyładowczego większego od Imax przy bezpośrednim uderzeniu pioruna) trwale odłącza urządzenie od sieci energetycznej. Sygnalizacja uszkodzenia następuje optycznie - poprzez jednostronnie opadającą płytkę widoczną przez obudowę - co jednoznacznie informuje o konieczności wymiany.

Obudowa jest szczelna, wykonana z tworzywa odpornego na promieniowanie UV oraz ekstremalne warunki atmosferyczne. Wszystkie części metalowe wystawione na wpływy atmosferyczne są zabezpieczone przed korozją.

Zaciski i montaż

Model ETITEC A 660/10/CK-NO wyposażony jest w zacisk górny typu C oraz zacisk dolny typu K. Dolny zacisk płaski PE umożliwia przyłączenie zarówno przewodu giętkiego, jak i sztywnego (np. bednarki). Zakres przekrojów przyłączanych przewodów sięga 120 mm2.

Konstrukcja pozwala na wymianę samego modułu ogranicznika pod napięciem bez konieczności demontowania zacisków z przewodów - za pomocą wykręcanego sworznia M8. Szybki montaż na liniach gołych zapewnia samozakleszczający się zacisk górny.

Urządzenie pracuje w zakresie temperatur od -40°C do +80°C, przy wysokościach do 2000 m n.p.m. i częstotliwościach 50-60 Hz. Masa wynosi 240 g, opakowanie zawiera 24 szt.
