Obudowa teletechniczna podtynkowa 1-rząd modułówki+2 płyty montażowe ECG42HCOMBO2/1-I 001100226

Dwufunkcyjne rozwiązanie do instalacji elektrycznych i teletechnicznych

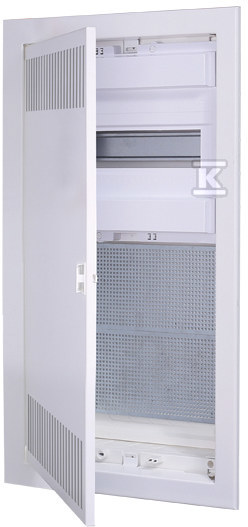

Obudowa ECG42HCOMBO2/1-I to kompaktowy rozdzielnik podtynkowy przeznaczony do jednoczesnego montażu aparatury elektrycznej (zabezpieczenia na szynie TH35) oraz urządzeń teletechnicznych - routerów, modemów, rozdzielaczy sygnału TV/SAT i innego osprzętu sieciowego. Wersja HCOMBO wyróżnia się wykonaniem z tworzywa spełniającego test rozżarzonym drutem w temperaturze 850°C zgodnie z normą IEC 60670-24, co pozwala na instalację w ścianach o konstrukcji drewnianej lub z płyty gipsowo-kartonowej.

Konstrukcja bazuje na obudowie wykonanej z tworzywa ABS bezhalogenowego w kolorze białym RAL 9003 z metalowymi drzwiami malowanymi proszkowo. Drzwi wyposażono w szczeliny wentylacyjne - ich obecność nie jest przypadkowa: perforacja metalowej powierzchni ułatwia propagację sygnału WiFi oraz odprowadzanie ciepła z wnętrza rozdzielnika, co ma znaczenie przy ciągłej pracy urządzeń sieciowych.

Wyposażenie i funkcjonalność

Obudowa dostarczana jest jako kompletne rozwiązanie - instalator nie musi dokupywać podstawowych elementów. W zestawie znajdują się:

• perforowana płyta montażowa ze stali ocynkowanej - umożliwia mocowanie dowolnego osprzętu teletechnicznego,
• szyna TH35 do montażu aparatów modułowych,
• zaciski PE/N (po 10 sztuk) - standardowe wyposażenie każdego rozdzielnika,
• gniazdo wtykowe 230V zamontowane na wsporniku - służy do zasilania urządzeń IT wewnątrz obudowy,
• uchwyty montażowe dedykowane zarówno do ścian murowanych/betonowych, jak i do płyt gipsowo-kartonowych,
• wyjmowane przepusty górny i dolny ułatwiające wprowadzanie przewodów.

Dla ochrony przed dostępem osób nieuprawnionych istnieje możliwość zamontowania opcjonalnego zamka z kluczem (ECG-L2K). Specjalna konstrukcja zawiasu pozwala na zmianę kierunku otwierania drzwi - lewy lub prawy - bez konieczności wymiany zawiasów.

Parametry pracy i warunki eksploatacji

Rozdzielnik pracuje w temperaturach od -25°C do +60°C, co obejmuje typowe warunki wewnętrzne zarówno w budynkach mieszkalnych, jak i użyteczności publicznej. Maksymalny prąd znamionowy wynosi 63A, napięcie znamionowe 400V AC. Stopień ochrony IP30 oznacza ochronę przed dostępem palcem i obcymi ciałami stałymi >12,5 mm - obudowa jest przeznaczona do wnętrz suchych.

Wymiary zewnętrzne wynoszą 592 × 346 × 88 mm (wysokość × szerokość × głębokość zabudowy). Ramka wystaje od powierzchni ściany zaledwie o około 7 mm, co zapewnia estetyczny wygląd po zamontowaniu.

Łączenie i rozbudowa instalacji

Obudowy serii COMBO można ze sobą zestawiać - pionowo za pomocą uchwytów ECGBRV oraz poziomo za pomocą uchwytów ECGBRHP. Rozwiązanie przydatne przy większych instalacjach wymagających rozbudowy rozdzielnika lub rozdzielenia strefowego aparatów elektrycznych i teletechnicznych.

Dostępne akcesoria dodatkowe obejmują wspornik routera ECMEDIA-RHOLD oraz wspornik z otworami do gniazd RJ45 (ECMEDIA-RJ), które montuje się bezpośrednio na perforowanej płycie montażowej.

Obudowa spełnia wymagania norm IEC 60670-1 oraz IEC 60670-24, posiada klasę ochronności II (podwójna izolacja) i nie wymaga podłączenia przewodu ochronnego.
