Podstawa bezpiecznikowa PK 00 2M6-2M6 1P S 004123001

od 1 szt.37,17 zł
brutto / szt.
na zamówienie
Indeks Onninen:CQG831
Indeks producenta:004123001
EAN:3838400038579
Opakowania zbiorcze:1 / 3 / 75 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Liczba biegunów: 1
Prąd znamionowy: 160 A
Rozmiar: NH00

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,03 m / 0,119 m / 0,0585 m / 0,179 kg
Kod celny:85389099

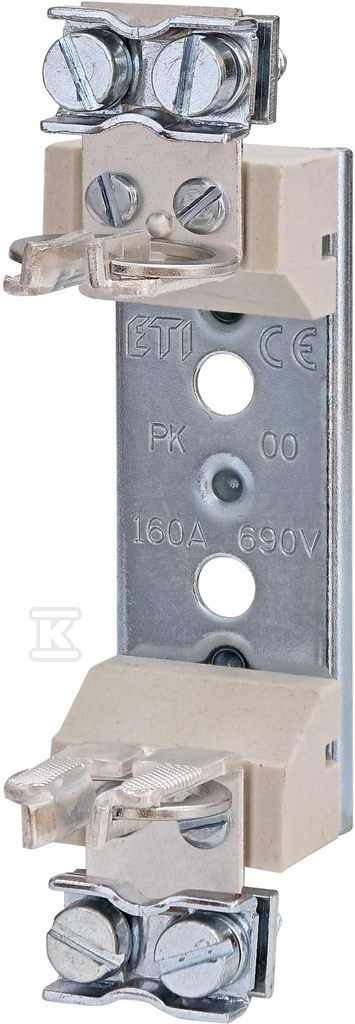

Podstawa bezpiecznikowa PK 00 2M6-2M6 1P S 004123001

Jednobiegunowa podstawa bezpiecznikowa do rozdzielnic niskiego napięcia

Podstawa bezpiecznikowa PK 00 w wersji jednobiegunowej przeznaczona jest do współpracy z wkładkami topikowymi NH00 oraz mostkami (solid links). Wykonanie na płytę montażową sprawia, że znajduje zastosowanie zarówno w przemysłowych rozdzielnicach elektrycznych, jak i w instalacjach zasilających urządzenia o większym zapotrzebowaniu na prąd - tam, gdzie konieczna jest skuteczna ochrona przed przeciążeniem i zwarciem.

Konstrukcja i materiały

Korpus podstawy wykonano z ceramiki technicznej - tworzywa termoutwardzalnego opracowanego przez ETI specjalnie na potrzeby aplikacji topikowych. Ceramika ta charakteryzuje się wysoką odpornością termiczną, stabilnością wymiarową oraz odpornością na pełzanie powierzchniowe (tracking), co jest istotne zwłaszcza przy dużych prądach i intensywnej eksploatacji.

Styki są galwanicznie pokryte srebrem, co zapewnia niski opór przejścia oraz trwałość połączeń nawet przy wielokrotnym wkładaniu i wyjmowaniu wkładki topikowej. Producent oferuje szeroki wybór typów przyłączy - od zacisków płaskich i widełkowych, przez zaciski pryzmatyczne, aż po zaciski V-kształtne - dzięki czemu podstawa daje się dopasować do różnych konfiguracji okablowania.

Wymiary podstawy to 30 × 119 × 59 mm przy masie 173 g, co czyni ją kompaktowym elementem nieobciążającym nadmiernie szafy rozdzielczej.

Parametry pracy i możliwości systemowe

Podstawa pracuje przy napięciu nominalnym AC do 690 V i obsługuje prąd ciągły 160 A (konwencjonalny prąd termiczny). Zdolność wyłączalna sięga 200 kA, co oznacza, że podstawa poradzi sobie nawet z bardzo silnymi prądami zwarciowymi - istotna cecha w instalacjach przemysłowych.

Zakres temperatur pracy wynosi od -25°C do +55°C, a stopień zabrudzenia to 3, co pozwala na stosowanie również w środowiskach o większym zapyleniu czy wilgotności (przy odpowiedniej obudowie). Maksymalna dopuszczalna strata mocy wkładki topikowej to 12 W.

Produkt pracuje w trybie ciągłym (uninterrupted) i spełnia normę IEC 60269-2 potwierdzającą zgodność z europejskimi wymaganiami dla podstaw topikowych NH.

Akcesoria i rozbudowa

Seria PK obejmuje kilka wariantów wykonania:

Wariant Opis
PK Wersja podstawowa
PKI Z osłonami zacisków
PKIP Z osłonami zacisków oraz osłoną wkładki topikowej

Dostępne akcesoria pozwalają na rozbudowę funkcjonalności - między innymi:

  • bariery ochronne oddzielające poszczególne bieguny,
  • osłony palcowe IP20 chroniące przed przypadkowym dotknięciem,
  • mostki neutralne umożliwiające tworzenie dodatkowych biegunów,
  • obudowy i pokrywy dostępne jako oddzielne elementy.

Podstawy PK produkowane są w rozmiarach od NH00 do NH3, zarówno jako jednobiegunowe, jak i trzybiegunowe - model jednobiegunowy NH00 stanowi najmniejszy format w ofercie, uzupełniany przez większe rozmiary dla wyższych prądów (250 A, 400 A, aż do 630 A).
