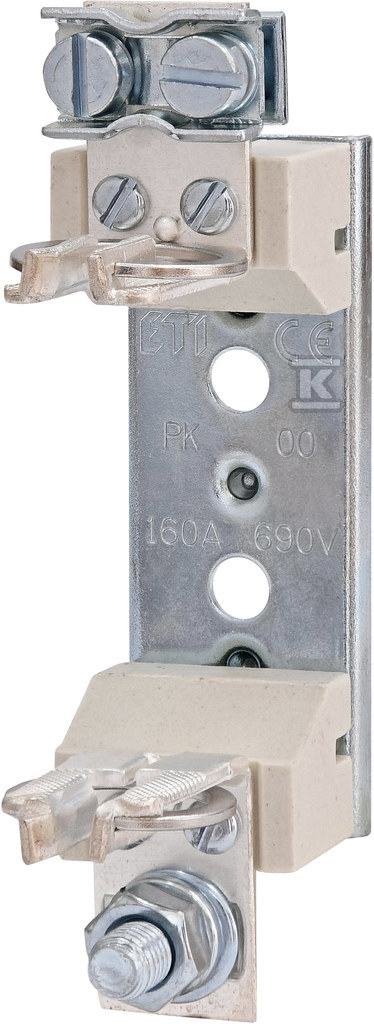

Podstawa bezpiecznikowa PK 00 M8-2M6 1P S 004123002

Jednobiegunowa podstawa bezpiecznikowa do systemów niskiego napięcia

Podstawa bezpiecznikowa pionowa PK 00 M8-2M6 1P S przeznaczona jest do instalacji niskonapięciowych bezpieczników nożowych typu NH/NV na płyty montażowe. Wykonana z wysokiej jakości technicznej ceramiki, która zapewnia wysoką odporność termiczną w warunkach ciągłej pracy. Posrebrzane styki gwarantują niski opór styku i trwałość połączeń elektrycznych. Konstrukcja jednobiegunowa w rozmiarze NH00 pozwala na elastyczne budowanie konfiguracji wielobiegunowych - seria PK obejmuje zarówno wersje jedno-, jak i trójbiegunowe, a szeroki asortyment akcesoriów (szyny neutralne, przegrody separacyjne, osłony izolacyjne IP20) umożliwia dopasowanie do indywidualnych potrzeb instalacji.

Parametry pracy i możliwości zastosowania

Urządzenie pracuje przy napięciu znamionowym AC 690 V i prądzie znamionowym 160 A, osiągając zdolność wyłączalną 200 kA. Zakres częstotliwości 40-60 Hz oraz klasa przepięciowa III pozwalają na użytkowanie w instalacjach przemysłowych o zróżnicowanych parametrach sieci. Maksymalna dopuszczalna strata mocy na wkładkę bezpiecznikową wynosi 12 W, co należy uwzględnić przy doborze odpowiedniego bezpiecznika. Prąd konwencjonalny cieplny z wkładką bezpiecznika wynosi 160 A, natomiast z nożem przewodzącym - 200 A. Tryb pracy ciągły oznacza, że podstawa nie wymaga okresowego odłączania - może pozostawać pod napięciem przez cały czas eksploatacji.

Konstrukcja i warunki eksploatacji

Obudowa ceramiczna charakteryzuje się odpornością na wysokie temperatury generowane podczas normalnej pracy oraz w stanach awaryjnych. Stopień zabrudzenia 3 pozwala na stosowanie w środowiskach o intensywności zanieczyszczeń przemysłowych - podstawa sprawdza się w rozdzielnicach nn, liniach produkcyjnych i instalacjach zasilających. Zakres temperatur pracy od -25°C do +55°C zapewnia funkcjonowanie zarówno w chłodnych halach magazynowych, jak i w ciepłych środowiskach przemysłowych. Sposób mocowania śrubowego umożliwia stabilny montaż na płycie montażowej za pomocą śrub. Produkt spełnia wymagania normy IEC 60269-2, co potwierdza zgodność z europejskimi standardami bezpieczeństwa dla podstaw bezpiecznikowych HRC niskiego napięcia.

Podstawa jest dostarczana jako element jednostkowy o wadze około 0,173 kg i wymiarach 30 × 119 × 59 mm - opakowanie zbiorcze pierwszego poziomu zawiera 3 sztuki, drugiego - 75 sztuk (675 sztuk na palecie). Kod EAN produktu to 3838400038586.
