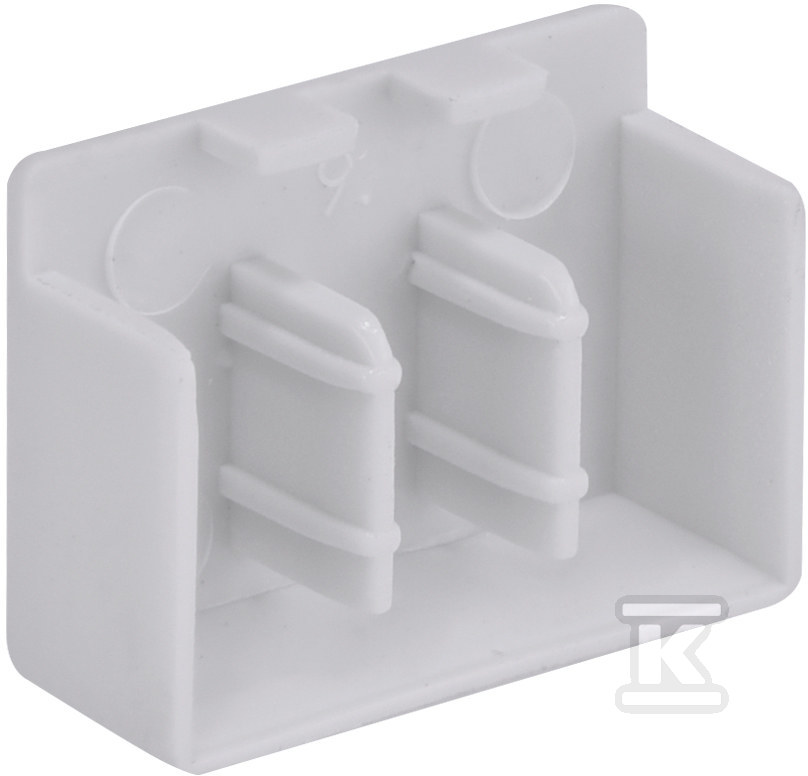

Zaślepki do szyn izolowanych ZS-10/3F 002921226

Zaślepka zabezpieczająca końce szyn trójfazowych

Element wykonany z tworzywa sztucznego, przeznaczony do trzech faz - stąd oznaczenie 3F w nazwie. Pełni funkcję osłony końcowej dla szyn izolowanych typu widełkowego (fork type), czyli zakończeń prowadzących zasilanie w rozdzielnicach modułowych i przemysłowych.

Zasadnicza rola zaślepki to zamykanie otwartych końców szyn, co zapobiega przypadkowemu kontaktowi z elementami przewodzącymi. W praktyce oznacza to ochronę przed dotknięciem napiętych części podczas prac serwisowych lub rozbudowy rozdzielnicy - nawet gdy cały układ jest wyłączony, końce szyn pozostają pod napięciem resztkowym.

Kompatybilność i przeznaczenie

Zaślepka pasuje do dwóch modeli szyn izolowanych produkcji ETI:

• IZ10/3F - szyna trójfazowa w wersji standardowej,
• IZS10/3F - wersja kompaktowa lub specjalna.

Montaż polega na wciśnięciu zaślepki na widelec końcowy szyny - bez narzędzi, bez dodatkowych elementów mocujących. Konstrukcja typu fork zapewnia pewne osadzenie i utrzymanie osłony na miejscu nawet przy wibracjach czy transportu rozdzielnicy.

Parametry pracy i wymiary

Znamionowe napięcie pracy wynosi 500 V AC, co pozwala na stosowanie w instalacjach budynkowych i przemysłowych niskiego napięcia. Produkt dedykowany jest do układów trójfazowych (trzy bieguny).

Wymiary gabarytowe są minimalne - około 18 × 13 × 7 mm - co odzwierciedla fakt, że zaślepka jedynie zakrywa końcówkę szyny i nie pełni żadnej funkcji konstrukcyjnej ani prądowej. Masa pojedynczej sztuki to zaledwie 0,001 kg.

Produkt dostarczany jest w opakowaniach zbiorczych po 25 sztuk (opakowanie podstawowe) oraz 250 sztuk (opakowanie transportowe), co ułatwia zaopatrzenie zarówno przy pojedynczych instalacjach, jak i większych projektach elektrycznych.

Kod EAN pojedynczej sztuki to 3838400043009.
