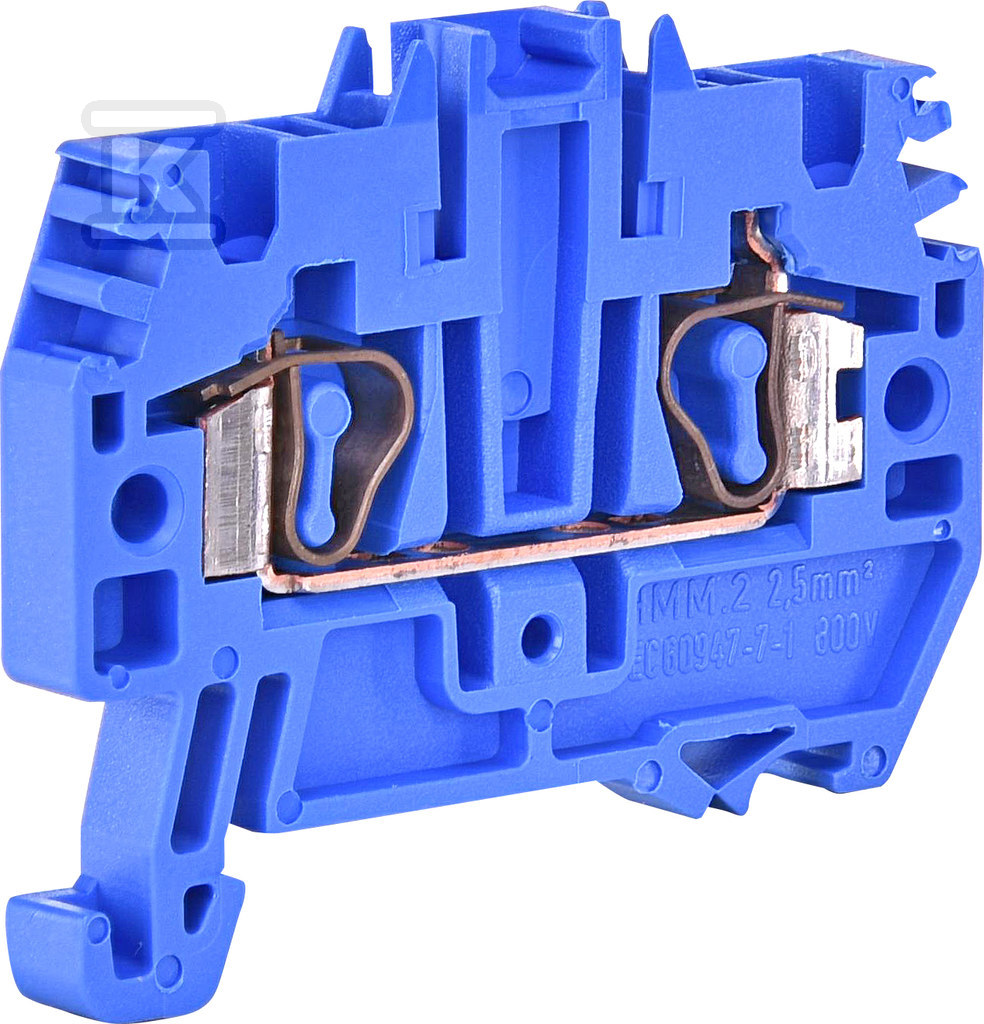

Złączka sprężynowa 2,5 mm2 (niebieska) ESP-HMM.2B 003903167

Konstrukcja i sposób działania

Złączka sprężynowa ESP-HMM.2B należy do serii ETICONNECT i wykorzystuje mechanizm połączenia sprężynowego (spring clamp), który eliminuje konieczność używania narzędzi podczas podłączania przewodów. Wystarczy wsunąć przewód do zacisku - sprężyna dociska go automatycznie i utrzymuje stabilny kontakt elektryczny przez cały okres eksploatacji.

Obudowa wykonana jest z tworzywa termoplastycznego klasy palności V0 wg UL94, co oznacza wysoką odporność na rozgorzenie i samogaśnięcie. Kolor niebieski pełni funkcję oznaczenia zacisku neutralnego - standardowe rozwiązanie stosowane w instalacjach rozdzielczych, które ułatwia prawidłową identyfikację przewodów podczas montażu i serwisowania.

Podłączane przewody

Zacisk obsługuje szeroki zakres przekrojów:

Rodzaj przewodu	Zakres przekroju
Jednodrutowy	0,2-4 mm2
Linkowy bez tulejki	0,2-4 mm2
Linkowy z tulejką	0,2-2,5 mm2
Wielożyłowy	0,2-4 mm2

Dzięki temu jedna złączka mieści zarówno cienkie linki giętkie, jak i grubsze żyły pełne - nie trzeba dobierać innego elementu podczas rozbudowy instalacji.

Parametry elektryczne i warunki pracy

Znamionowy prąd 24 A przy napięciu 800 V pozwala na zastosowanie w typowych obwodach rozdzielczych niskiego napięcia. Napięcie udarowe wynoszące 8 kV świadczy o solidnym marginesie bezpieczeństwa przy ewentualnych przepięciach.

Zakres temperatur pracy od -40°C do +100°C sprawia, że złączka sprawdza się zarówno w chłodnych halach magazynowych, jak i w pobliżu źródeł ciepła - np. przy rozdzielnicach z transformatorami czy regulatorami mocy.

Produkcja posiada potwierdzone wykonanie przeciwwybuchowe Ex-e, co oznacza zgodność z wymaganiami dla stref zagrożonych wybuchem (atmosfery wybuchowe).

Montaż na szynie DIN

Zaczep mocujący umożliwia szybki montaż na standardowej szynie TH-35 (szyna nośna 35 mm) - powszechnie stosowanej w rozdzielnicach elektrycznych na całym świecie. Wymiary samej złączki to 5 × 50 × 41 mm (szerokość × wysokość × głębokość), a masa wynosi jedynie 7,1 g, więc nie obciąża nadmiernie konstrukcji rozdzielnicy.

Do zamontowania kompletnego rzędu złączek potrzebna jest płytka końcowa - zapobiega przypadkowemu wysunięciu skrajnych elementów oraz chroni przed dostępem do części pod napięciem. Płytki dostępne są jako osobne akcesoria w ofercie ETI Polam.

Przy zamawianiu większych ilości warto uwzględnić opakowanie transportowe liczące 80 sztuk (waga opakowania ~0,6 kg) - ułatwia logistykę na placach budowy i w magazynach elektrotechnicznych.
