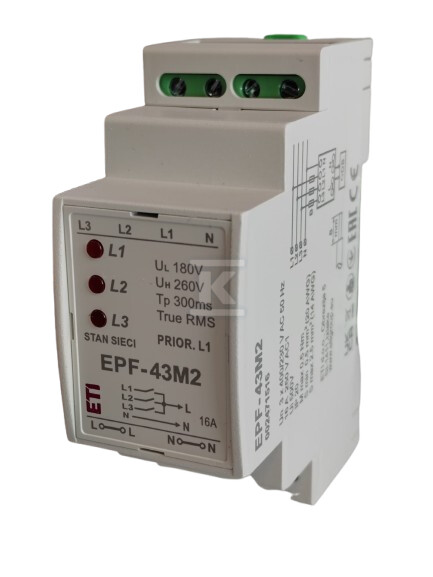

Automatyczny przełącznik faz EPF-43M2 16A 250V AC1 002471516

Ciągłość zasilania w instalacjach trójfazowych

Automatyczny przełącznik faz EPF-43M2 monitoruje parametry napięcia w trzech fazach sieci trójfazowej z przewodem neutralnym N i w razie spadku lub zaniku napięcia w fazie aktywnej błyskawicznie przenosi obciążenie na fazę o prawidłowych parametrach. Dzięki temu odbiorniki jednofazowe - nawet te wrażliwe na wahania napięcia - otrzymują stabilne zasilanie bez przerw wynikających z asymetrii sieci.

Urządzenie wyposażono w mikroprzełącznik wyboru priorytetu. W pozycji „0" przełącznik reaguje losowo na dowolną sprawną fazę; w pozycji „1" traktuje L1 jako fazę podstawową i wraca do niej automatycznie po przywróceniu napięcia - niezależnie od stanu L2 i L3. Przełączenie następuje z przerwą około 150 ms, co jest wystarczające dla większości urządzeń chłodniczych, pomp cyrkulacyjnych czy systemów automatyki.

Konstrukcja i zabezpieczenie przed jednoczesnym załączeniem faz

EPF-43M2 wykorzystuje trzy wielostykowe przekaźniki z wzajemnym blokowaniem mechanicznym styków. To kluczowe rozwiązanie konstrukcyjne minimalizuje ryzyko jednoczesnego załączenia dwóch faz - na przykład w sytuacji, gdyby styki któregoś z przekaźników uległy sklejeniu. W urządzeniach tego typu jest to podstawowy warunek bezpieczeństwa instalacji.

Obudowa zajmuje 3 moduły na szynie TH 35 i wykonana jest z tworzywa samogasnącego. Stopień ochrony IP20 ogranicza stosowanie do wewnętrznych rozdzielnic elektrycznych. Maksymalny prąd obciążenia rezystancyjnego wynosi 16 A przy zasilaniu bezpośrednim (AC1), a pojemność zacisków pozwala na podłączenie przewodów do 2,5 mm2. Próg zadziałania jest ustalony fabrycznie na 180 V z histerezą rzędu 10 V - czyli urządzenie przełączy się ponownie dopiero gdy napięcie wróci powyżej około 190 V.

Zastosowania i kompatybilność

Przełącznik sprawdza się wszędzie tam, gdzie ciągłość zasilania ma znaczenie krytyczne:

• aparatura medyczna i systemy podtrzymywania życia,
• oświetlenie podstawowe i awaryjne - szczególnie w obiektach użyteczności publicznej,
• klimatyzacja i urządzenia chłodnicze - których praca przy nieprawidłowym napięciu prowadzi do uszkodzenia sprężarek,
• systemy alarmowe i przeciwpożarowe, gdzie przerwa w zasilaniu może mieć fatalne konsekwencje,
• układy automatyki SZR (samoczynnego załączenia rezerwy),
• urządzenia telekomunikacyjne, serwerownie oraz hotele i zakłady produkcyjne.

W instalacjach domowych EPF-43M2 chroni piece gazowe, pompy cyrkulacyjne c.o. i lodówki - urządzenia szczególnie narażone na skutki zaników fazy lub asymetrii napięć.

Do zasilania odbiorników o większym poborze prądu niż 16 A przeznaczony jest model EPF-44 wymagający trzech zewnętrznych styczników; EPF-43M2 natomiast obsłuży obciążenie bezpośrednio.
