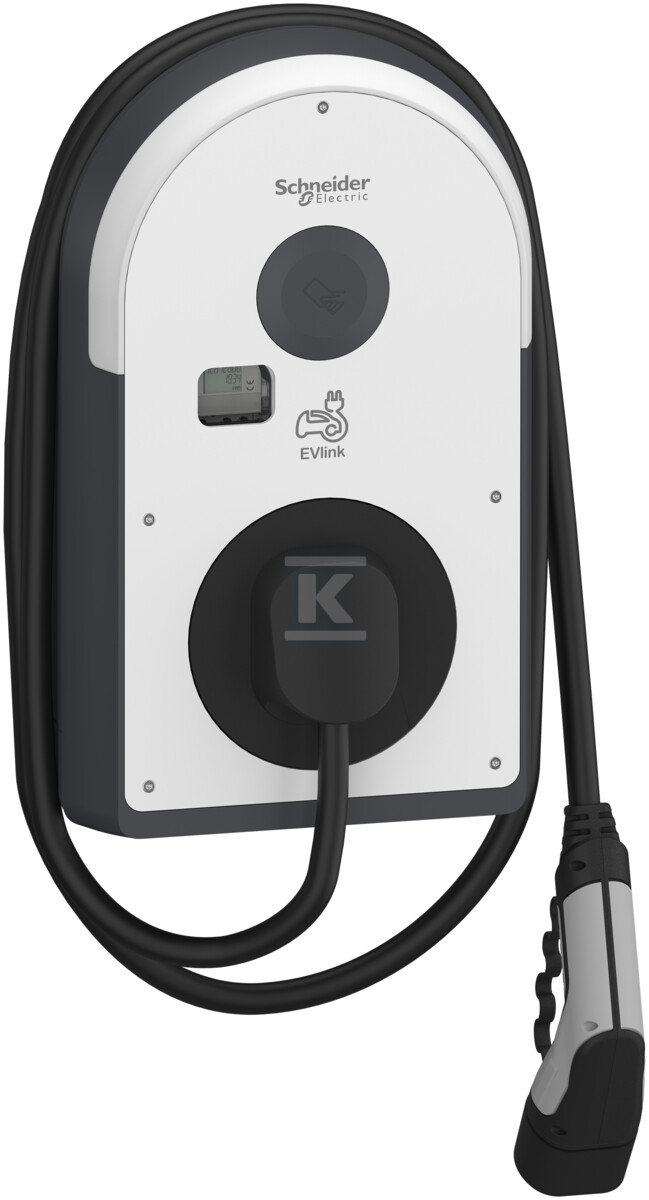

Stacja ładowania, EVlink Pro AC/ AC Metal 1f 7,4 kW z kablem T2, wbudowane zabezpieczenia RDC-DD 6mA, RCD A-SI 30mA, MNx i licznik MID EVB3S07NCAM

od 1 szt.7 248,55 zł
brutto / szt.
na zamówienie
Indeks Onninen:DAJ158
Indeks producenta:EVB3S07NCAM
EAN:3606482213098
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Częstotliwość: 50/60 Hz
Długość kabla ładowania: 5 m
Funkcja kontroli dostępu: tak
Głębokość: 183 mm
Kabel ładowania zamykany na stałe w urządzeniu ładującym: nie
Kompatybilny z Amazon Alexa: nie
Kompatybilny z Apple HomeKit: nie
Kompatybilny z Asystentem Google: nie
Liczba domowych gniazdek elektrycznych: 0
Liczba gniazd CEE: 0
Liczba gniazd ładowania typu 2: 0
Liczba gniazd ładowania typu 3: 0
Liczba gniazd ładowania typu GB: 0
Liczba punktów ładowania: 1
Liczba wyłączników różnicowoprądowych typu A: 1
Liczba wyłączników różnicowoprądowych typu B: 0
Liczba złączy ładowania typu 1: 0
Liczba złączy ładowania typu 1 CCS: 0
Liczba złączy ładowania typu 2: 1
Liczba złączy ładowania typu 2 CCS: 0
Liczba złączy ładowania typu 2 CHAdeMO: 0
Liczba złączy ładowania typu GB AC: 0
Liczba złączy ładowania typu GB DC: 0
LTE: nie
Maks. moc na punkt ładowania: 7.4 kW
Materiał obudowy: Tworzywo sztuczne
Moc znamionowa: 7.4 kW
Możliwość eksportu dzienników/logów ładowania: tak
Możliwość podłączenia do sieci poprzez LAN: tak
Możliwość pracy w sieci jako jednostka rozszerzająca (extender): tak
Możliwość pracy w sieci jako master: nie
Nadaje się do dynamicznego zarządzania obciążeniem: nie
NFC (Near Field Communication): tak
Obsługa i konfiguracja za pomocą aplikacji: tak
Odporność udarowa: IK10
Podłącz i ładuj (ISO 15118): nie
Praca w sieci przez WLAN: nie
Przekrój przewodu do podłączenia: 10 ... 10 mm2
Sposób montażu: Montaż ścienny
Standard komunikacji bezprzewodowej 5G: nie
Stopień ochrony (IP): IP55
System backend w zestawie (monitorowanie i rozliczenia): nie
Szerokość: 317 mm
Wersja OpenChargePointProtocoll (OCPP): 1.6
Wykonanie przyłącza od strony instalacji: Jednofazowe
Wykrywanie prądu różnicowego DC: tak
Wykrywanie zgrzania styków: tak
Wysokość: 529 mm
Z interfejsem komunikacyjnym: tak
Z licznikiem energii: tak
Z licznikiem energii zgodnym z MID: tak
Z obsługą IFTTT: nie
Z przełącznikiem kluczykowym: nie
Z przyłączem: nie
Z wyłącznikiem nadprądowym: nie
Z wyświetlaczem: nie
Z zarządzaniem poboru prądu: tak
Zakres napięcia wejściowego: 220 ... 240 V
Ze zintegrowanym czytnikiem kart RFID: tak
Zgodność z ustawą o pomiarach i wzorcowaniu (Eichrecht): nie
Zintegrowane zarządzanie obciążeniem statycznym: nie

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,575 m / 0,36 m / 0,285 m / 9,954 kg / 0,059 m3
Kod celny:85371098

Stacja ładowania, EVlink Pro AC/ AC Metal 1f 7,4 kW z kablem T2, wbudowane zabezpieczenia RDC-DD 6mA, RCD A-SI 30mA, MNx i licznik MID EVB3S07NCAM

Stacja ładowania AC 7,4 kW z wbudowanym licznikiem MID i kablem Typu 2

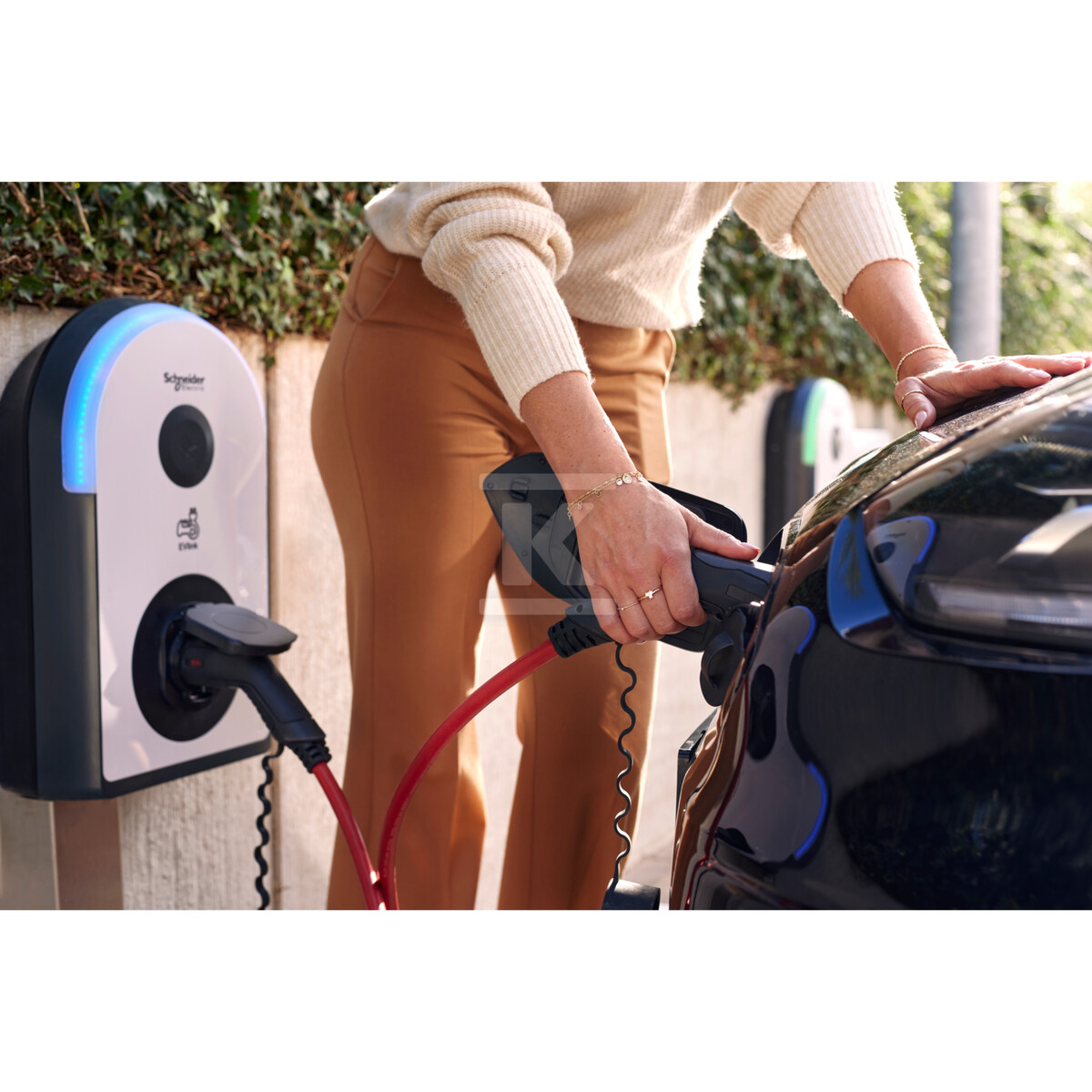

Jednofazowa stacja do ładowania pojazdów elektrycznych i hybrydowych PHEV z mocą znamionową 7,4 kW przy napięciu 220-240 V i częstotliwości 50/60 Hz. Dostarczana jest z fabrycznie przygotowanym kablem Typu 2 o długości 5 m, co pozwala na bezpośrednie podłączenie do większości aut bez dodatkowych adapterów. Jeden punkt ładowania obsługuje złącze Typu 2, a przekrój przewodu do podłączenia instalacji to 10 mm2. Zasilanie 230 V +/- 10% 1f 50 Hz +/- 10% jest kompatybilne z sieciami TT, TN-S, TN-C-S i IT.

Kontrola dostępu jest realizowana przez wolny dostęp oraz zintegrowany czytnik RFID i NFC. Brak wyświetlacza zastępuje sygnalizacja diodą LED w kolorach czerwonym, zielonym i niebieskim informującą o stanie ładowania. Konfiguracja i uruchomienie odbywają się za pomocą aplikacji, a eksport dzienników ładowania jest dostępny dla operatora.

Budowa i warunki pracy

Obudowa z tworzywa sztucznego ma wymiary 317 mm szerokości, 529 mm wysokości i 183 mm głębokości, przy masie ok. 10 kg. Stopień ochrony IP55 i odporność udarowa IK10 pozwalają na montaż wewnątrz i na zewnątrz budynków. Zakres temperatury pracy to -30°C do +40°C, a przechowywania -40°C do +70°C.

Montaż jest ścienny lub stojący, w wersji ze słupkiem lub piedestałem. Przyłącze od strony instalacji jest jednofazowe. Stacja nie ma wbudowanego wyłącznika nadprądowego i nie jest przeznaczona do dynamicznego zarządzania obciążeniem. Zarządzanie zużyciem energii możliwe jest poprzez wejścia cyfrowe, np. ograniczony prąd ładowania lub opóźnione/zawieszone ładowanie.

Bezpieczeństwo i zabezpieczenia

W urządzeniu wbudowane są zabezpieczenia różnicowoprądowe RDC-DD 6 mA do wykrywania prądu różnicowego DC oraz RCD typu A-SI 30 mA, a także wyzwalacz podnapięciowy MNx. Wykrywanie zgrzania styków zwiększa bezpieczeństwo użytkowania. Licznik energii zgodny z MID 1f umożliwia pomiar zużycia do rozliczeń.

Zgodność obejmuje normy EN/IEC 61851-1, EN/IEC 62196-1, EN/IEC 62196-2, EN 61000-6-2:2019, EN 61000-6-3:2007, EN 61000-6-3:2011/A1, IEC 60884-1, NF C 61314. Stacja spełnia wymagania standardu EV Ready.

Łączenie i zarządzanie

Komunikacja realizowana jest przez LAN z dwoma portami Ethernet, z czego jeden służy do daisy chain. Urządzenie może pracować w sieci jako jednostka rozszerzająca extender, ale nie jako master. Obsługiwany jest protokół OCPP 1.6 Json z certyfikatem OCA, a także Bluetooth i Modbus. Brak obsługi WLAN, 5G, IFTTT oraz integracji z Asystentem Google, Apple HomeKit czy Amazon Alexa.

Kabel ładowania Typu 2 jest dostarczony w zestawie i nie jest zamykany na stałe w urządzeniu. Stacja nie posiada czytnika kart poza RFID/NFC, nie ma przełącznika kluczykowego i nie obsługuje Plug&Charge ISO 15118.

Ładowarka samochodowa, ładowarka pojazdów elektrycznych, ładowarka PHEV, stacja ładowania pojazdów elektrycznych, Evlink, Pro AC
