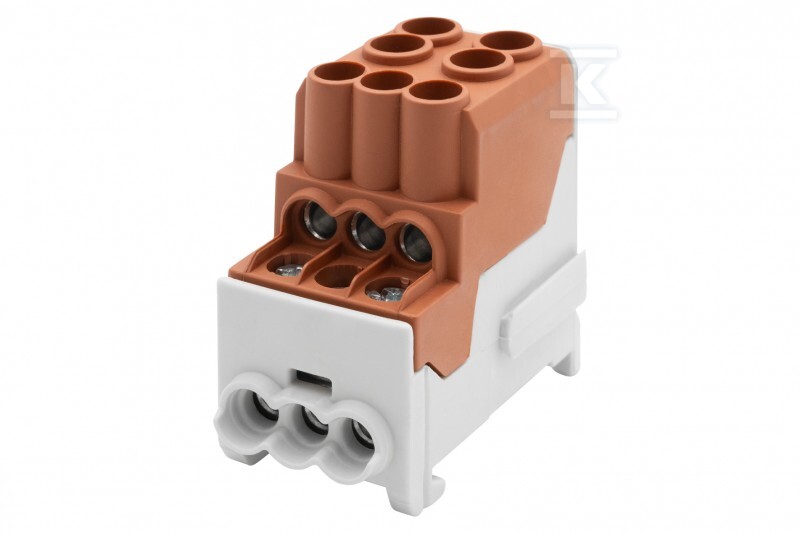

Blok rozdzielczy DBR 100A 2x25 / 6x10 brązowy F2.0548

od 1 szt.39,59 zł
brutto / szt.
dostawa 9 dni
z 128 szt.
z 128 szt.
Indeks Onninen:DLF243
Indeks producenta:F2.0548
EAN:5904067611818
Opakowania zbiorcze:1 / 10 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,055 m / 0,028 m / 0,0495 m / 0,097 kg
Kod celny:85369010

Blok rozdzielczy DBR 100A 2x25 / 6x10 brązowy F2.0548

Uniwersalny blok rozdzielczy do łączenia przewodów aluminiowych i miedzianych

Rozwiązanie do rozdziału obwodów w rozdzielnicach i tablicach instalacyjnych, pozwalające na stabilne połączenie przewodów o różnych przekrojach w jednym punkcie. Konstrukcja przeznaczona jest do pracy z przewodami Al i Cu, co zwiększa elastyczność doboru materiałów w instalacji. Montaż na szynie TH upraszcza zabudowę i pozwala na szybkie rozmieszczenie bloku w rzędzie z innymi elementami rozdzielnicy. Kolor brązowy ułatwia identyfikację w systemach oznaczeń.

Wielozakresowe połączenia i instalacja

Blok umożliwia podłączenie dwóch przewodów o przekroju 25 mm2 oraz sześciu przewodów o przekroju 10 mm2, co sprawdza się przy rozdziale zasilania na kilka odbiorów o różnej mocy. Kompatybilność z aluminium i miedzią oznacza, że ten sam element może pracować w instalacjach mieszanych bez konieczności stosowania przejściówek. Zacisk wykonany z mosiądzu cynowanego zapewnia dobrą przewodność i ogranicza ryzyko korozji na styku. Obudowa z poliamidu PA daje mechaniczną odporność i izolację, a jednocześnie pozostaje lekka przy montażu na szynie TH. Łatwy montaż i demontaż przyspieszają prace instalacyjne i późniejszą konserwację.

Parametry elektryczne i warunki pracy

Prąd znamionowy 100 A pozwala na zastosowanie bloku w obwodach o umiarkowanym i średnim obciążeniu, typowych dla rozdzielnic obiektowych i przemysłowych. Napięcie znamionowe 690 V oraz napięcie znamionowe izolacji 1000 V / 1500 V AC/DC dają zapas bezpieczeństwa przy pracy w sieciach trójfazowych i w układach DC. Stopień ochrony IP20 oznacza ochronę przed dostępem palców i ciałami stałymi większymi niż 12,5 mm, co jest wystarczające do montażu wewnątrz obudów rozdzielnic. Dzięki temu połączenia pozostają stabilne, a ryzyko zwarć i przegrzewania jest ograniczone.

Zastosowanie w instalacjach rozdzielczych i przemysłowych

Blok sprawdza się jako punkt rozdziału zasilania od głównego odgałęzienia do kilku obwodów końcowych, np. w rozdzielnicach budynku, tablicach maszynowych i szafach sterowniczych. Możliwość łączenia różnych przekrojów ułatwia przejście z przewodu zasilającego o większym przekroju na przewody odpływowe o mniejszym przekroju bez dodatkowych mostków. Kompatybilność Al/Cu jest przydatna przy modernizacjach, gdzie stare odcinki aluminiowe spotykają się z nowymi miedzianymi. Pozwala na szybką rozbudowę i utrzymanie porządkowego układu zacisków w rozdzielnicy.


CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Załączniki
