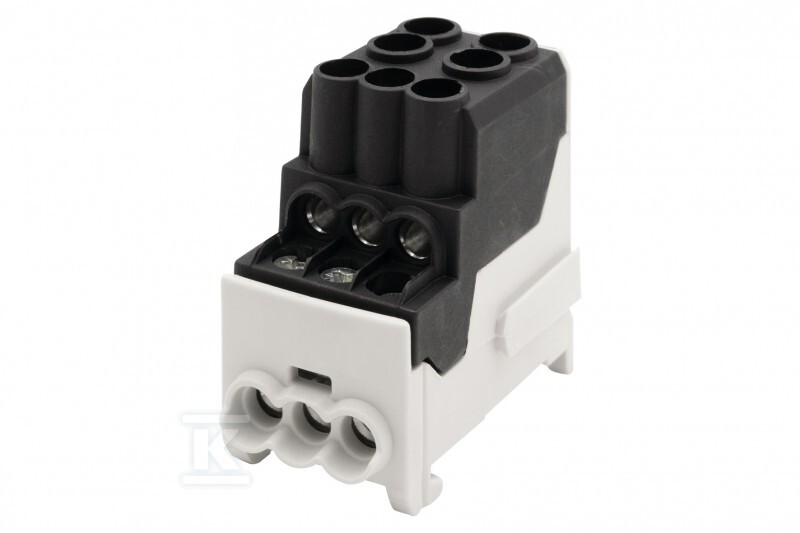

Blok rozdzielczy DBR 100A 2x25 / 6x10 czarny F2.0547

Uniwersalne połączenie przewodów o różnych przekrojach w rozdzielnicy

Blok rozdzielczy DBR 100 A 2x25 / 6x10 w wersji czarnej umożliwia łączenie kilku odgałęzień o zróżnicowanych przekrojach w jednym punkcie. Konstrukcja przeznaczona jest do pracy z przewodami aluminiowymi i miedzianymi, co pozwala na elastyczne rozprowadzanie zasilania bez konieczności stosowania dodatkowych przejściówek. Rozwiązanie sprawdza się w rozdzielnicach instalacyjnych, tablicach energetycznych i punktach rozdziału, gdzie wymagane jest szybkie i pewne połączenie przewodów zasilających z odgałęzieniami o mniejszym przekroju.

Montaż na szynie TH i szybka obsługa

Montaż odbywa się na szynie TH, co przyspiesza instalację w standardowych rozdzielnicach. Zaciski pozwalają na podłączenie dwóch przewodów o przekroju do 25 mm2 oraz sześciu przewodów o przekroju do 10 mm2, zgodnie z oznaczeniem 2x25 / 6x10. Budowa bloku ułatwia zarówno montaż, jak i późniejszy demontaż przy pracach serwisowych. Obudowa z poliamidu PA zapewnia odporność mechaniczną, a stopień ochrony IP20 chroni przed przypadkowym dotknięciem elementów pod napięciem w warunkach wewnętrznych.

Parametry elektryczne i bezpieczeństwo pracy

Urządzenie pracuje przy napięciu znamionowym 690 V, a napięcie znamionowe izolacji wynosi 1000 V / 1500 V AC/DC. Prąd znamionowy 100 A pozwala na rozdział mocy w obwodach o średnim obciążeniu bez przegrzewania połączenia. Zacisk wykonany z mosiądzu cynowanego ogranicza ryzyko korozji styków i utrzymuje stabilny opór przejścia w czasie. Taki zestaw parametrów minimalizuje ryzyko przegrzania i łuków przy prawidłowym dociśnięciu przewodów.

Kompatybilność Al/Cu i trwałość materiałów

Blok jest przystosowany do pracy z przewodami aluminiowymi AL i miedzianymi CU. Dzięki temu instalator może łączyć istniejące odcinki aluminiowe z nowymi miedzianymi bez dodatkowych tulei przejściowych. Mosiężny zacisk cynowany zapewnia dobrą przewodność i odporność na utlenianie, a obudowa z poliamidu PA zachowuje właściwości izolacyjne w typowych warunkach rozdzielnicy. Czarne wykończenie ułatwia estetyczne wkomponowanie w ciemne wnętrza tablic.
