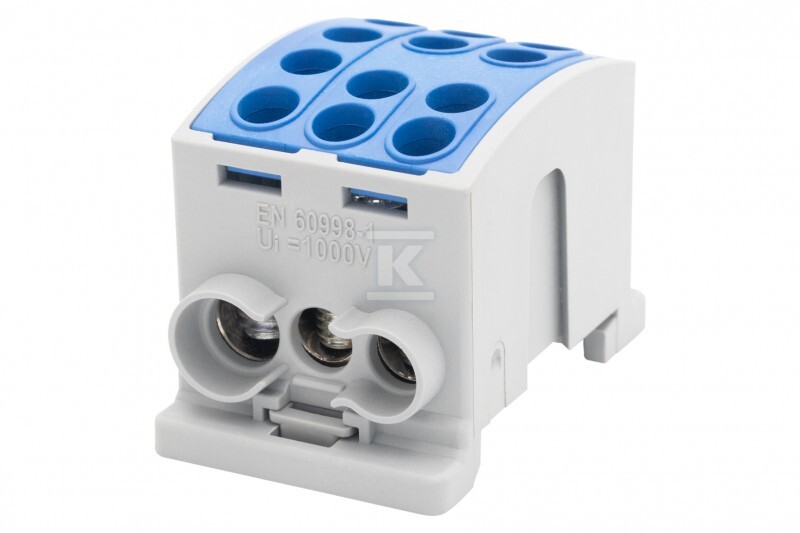

Zacisk HLK 100A-3 (1x25,2x16 / 1x25,2x16) - niebieski F2.0363

Złączka szynowa HLK 100A-3 do toru neutralnego w kolorze niebieskim

Złączka szynowa w kolorze niebieskim przeznaczona jest do prowadzenia i rozdziału przewodów neutralnych w rozdzielnicach niskiego napięcia. Trzy punkty przyłączeniowe po każdej stronie pozwalają na podłączenie 1 x 25 mm2 oraz 2 x 16 mm2, co ułatwia tworzenie przejrzystych połączeń w torze N bez konieczności stosowania dodatkowych mostków. Kolor niebieski jednoznacznie wskazuje przeznaczenie zgodnie z zasadami oznaczania przewodów w instalacjach trójfazowych.

Konstrukcja umożliwia łączenie przewodów miedzianych i aluminiowych Al/Cu, a cynowany blok mosiężny zapewnia stabilny styk elektryczny przy dużych obciążeniach. Montaż na standardowej szynie TH35 / DIN35 pozwala na szybkie zabudowanie elementu w rozdzielnicy głównej, piętrowych, licznikowych lub sterowniczych. Modułowa budowa ułatwia łączenie kolejnych złączek w jeden ciąg, co wspiera uporządkowany rozdział energii.

Konstrukcja i materiały

Obudowa wykonana jest z poliamidu PA, materiału odpornego na warunki pracy wewnątrz rozdzielnicy i zapewniającego izolację mechaniczna. Rdzeń zaciskowy to cynowany mosiądz, który ogranicza ryzyko korozji i utrzymuje niską rezystancję styku w czasie eksploatacji. Stopień ochrony IP20 oznacza przeznaczenie do montażu wewnątrz obudów rozdzielczych, bez bezpośredniego dostępu do wilgoci i pyłu.

Niebieskie wykończenie nie jest tylko oznaczeniem koloru, ale praktycznym wsparciem dla instalatora przy identyfikacji toru neutralnego podczas przeglądów i rozbudowy. Trzy otwory przyłączeniowe z każdej strony są rozmieszczone tak, aby umożliwić wygodne wprowadzenie przewodów o różnych przekrojach bez kolizji narzędzi.

Montaż na szynie TH35 i zastosowanie w rozdzielnicy

Złączka mocowana jest na szynie TH35, co jest standardem w rozdzielnicach modułowych. Po zamontowaniu tworzy punkt rozdziału dla przewodów neutralnych po stronie wejściowej i wyjściowej. Rozwiązanie sprawdza się w instalacjach mieszkalnych, usługowych i przemysłowych, gdzie wymagany jest czytelny i bezpieczny rozdział toru N.

Dzięki kompatybilności Al/Cu można łączyć przewody aluminiowe z miedzianymi bez dodatkowych przejściówek, co skraca czas montażu i ogranicza liczbę elementów w rozdzielnicy. Modułowe łączenie pozwala na budowę dłuższych ciągów rozdziałowych dopasowanych do potrzeb konkretnej tablicy.

Parametry elektryczne i zgodność z normami

Znamionowy prąd 100 A pozwala na pracę przy dużych obciążeniach typowych dla rozdzielnic głównych i układów pomiarowych. Napięcie znamionowe 400 V oraz napięcie znamionowe izolacji 1000 V AC/DC zapewniają zapas bezpieczeństwa w sieciach niskiego napięcia. Złącze spełnia wymagania normy PN-EN 60998-2-1, co potwierdza jego przeznaczenie do łączenia przewodów w instalacjach elektrycznych.

• prąd znamionowy 100 A
• napięcie znamionowe 400 V
• napięcie izolacji 1000 V
• przekroje przyłączeniowe 1 x 25 mm2 + 2 x 16 mm2 z każdej strony
• materiał obudowy poliamid PA
• materiał zacisku mosiądz cynowany
• montaż na szynie TH35 / DIN35
• stopień ochrony IP20
• przeznaczenie Al/Cu, tor neutralny N
