Zacisk HLK 100A-3 (1x25,2x16 / 1x25,2x16) - szary F2.0362

od 1 szt.24,61 zł
brutto / szt.
dostawa 9 dni
z 251 szt.
z 251 szt.
Indeks Onninen:DLF287
Indeks producenta:F2.0362
EAN:5904067608863
Opakowania zbiorcze:1 / 14 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,049 m / 0,03 m / 0,036 m / 0,076 kg
Kod celny:85369010

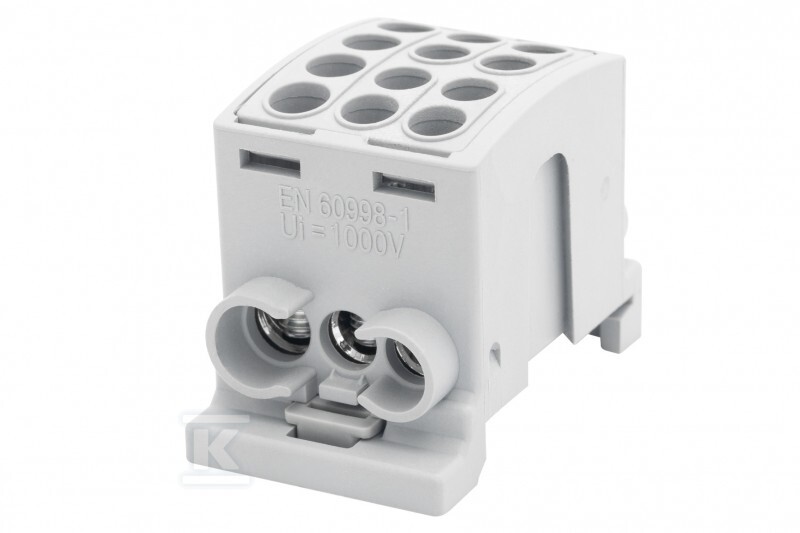

Zacisk HLK 100A-3 (1x25,2x16 / 1x25,2x16) - szary F2.0362

Bezpieczne łączenie przewodów Al/Cu na szynie TH w rozdzielnicach

Zacisk szynowy HLK 100A-3 umożliwia szybkie i trwałe połączenie jednego przewodu 25 mm2 z dwoma przewodami 16 mm2 po obu stronach, w układzie 1×25 / 2×16. Konstrukcja przeznaczona jest do pracy z przewodami aluminiowymi i miedzianymi, co pozwala na elastyczne prowadzenie obwodów w instalacjach mieszanych. Szary poliamidowy korpus zapewnia stabilność mechaniczną w typowych warunkach rozdzielnicowych.

Konstrukcja i materiały

Obudowa wykonana jest z PA, poliamidu, odpornego na typowe oddziaływania w rozdzielnicy i zachowującego kształt przy montażu na szynie. Element zaciskowy to mosiądz cynowany, który ogranicza ryzyko korozji kontaktowej i zapewnia stabilny opór przejścia w połączeniach Al/Cu. Taki dobór materiałów przekłada się na powtarzalność dokręcenia i utrzymanie parametrów elektrycznych w czasie. Stopień ochrony IP20 oznacza ochronę przed dostępem palców i ciałami stałymi powyżej 12 mm, co jest standardem dla osprzętu montowanego wewnątrz szaf i rozdzielnic.

Wymiary 49 × 30 × 36 mm pozwalają na gęste upakowanie na szynie TH bez utraty dostępu do zacisków. Kolor szary ułatwia identyfikację w standardowych zestawieniach szynowych.

Montaż i warunki pracy

Montaż odbywa się na szynie TH, co przyspiesza budowę rozdzielnicy i pozwala na szybką wymianę lub rekonfigurację obwodów. Prąd znamionowy 100 A oraz napięcie znamionowe 400 V pokrywają typowe obciążenia obwodów zasilających i rozdziału mocy w automatyce przemysłowej. Napięcie znamionowe izolacji 1000 V daje zapas przy pracy w sieciach o wyższym poziomie izolacji i ogranicza ryzyko przebicia w warunkach przepięć.

Zacisk akceptuje 1 przewód 25 mm2 i 2 przewody 16 mm2 z każdej strony, co sprawdza się przy rozgałęzianiu zasilania do kilku odbiorników z jednego punktu. Kompatybilność Al/Cu eliminuje potrzebę stosowania dwóch oddzielnych serii zacisków w instalacjach mieszanych.

Zastosowanie w rozdzielnicach i automatyce

Rozwiązanie jest wykorzystywane w rozdzielnicach, szafach zasilających oraz w automatyce przemysłowej, gdzie liczy się przejrzyste i bezpieczne łączenie wielu przewodów. Dzięki możliwości podłączenia dwóch mniejszych przekrojów do jednego większego, zacisk upraszcza schematy rozdziału mocy i zmniejsza liczbę mostków. Montaż na szynie TH pozwala na budowę modułowych bloków łączeniowych, łatwych do dokumentacji i serwisowania.

Producent F-ELEKTRO, indeks F2.0362.


CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Załączniki
