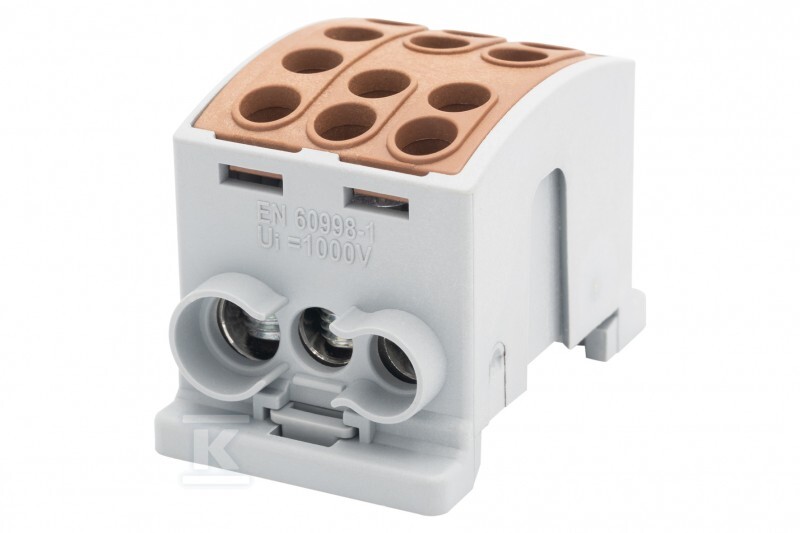

Zacisk HLK 125A-3 (1x35,2x25 / 1x35,2x25) - brązowy F2.0376

Złączka szynowa wysokoprądowa do rozdziału toru fazowego

Rozdział jednej linii zasilającej na dwa niezależne obwody bez dodatkowych elementów to główne zadanie tego zacisku szynowego w kolorze brązowym. Przeznaczony jest do rozdzielnic NN i szaf zasilających, gdzie wymagane jest szybkie i czytelne rozdzielenie toru fazowego L. Konfiguracja przyłączy 1x35 mm2 + 2x25 mm2 po każdej stronie pozwala na podłączenie głównego przewodu 35 mm2 i rozdzielenie go na dwa odbiorniki 25 mm2, co ogranicza liczbę połączeń i upraszcza schemat.

Konstrukcja i materiały

Obudowa wykonana jest z poliamidu PA, w wersji samogasnącej UL94-V0, odpornej na temperaturę, drgania i starzenie. Brązowy kolor ułatwia identyfikację toru fazowego zgodnie z przyjętymi oznaczeniami instalacyjnymi. Styki wykonane z mosiądzu cynowanego zapewniają niskie straty przejścia i stabilny kontakt przy dużych prądach. Wymiary 55 mm x 36 mm x 38 mm pozwalają na gęste upakowanie w rozdzielnicy bez utraty dostępu do zacisków. Montaż odbywa się na standardową szynę DIN 35 mm, co przyspiesza instalację i umożliwia szybką wymianę.

Montaż i zastosowanie

Zacisk montuje się bezpośrednio na szynie TH/DIN 35 mm w rozdzielnicy. Po jednej stronie przyjmuje jeden przewód 35 mm2, po drugiej stronie dwa przewody 25 mm2, co daje symetryczne wejście i wyjście. Rozwiązanie sprawdza się w:

• rozdzielnicach NN do podziału zasilania z głównego przewodu na dwa odbiory,
• torach fazowych L1 / L2 / L3 w szafach zasilających,
• modernizacjach, gdzie potrzebne jest rozdzielenie istniejącej linii bez stosowania dodatkowych mostków.

Prosty dostęp do punktów zaciskowych ułatwia okablowanie, a czytelne oznaczenie kolorem redukuje ryzyko pomyłki przy montażu.

Parametry pracy i bezpieczeństwo

Prąd znamionowy 125 A pozwala na zastosowanie w głównych torach zasilających. Napięcie znamionowe 400 V oraz napięcie znamionowe izolacji 1000 V zapewniają zapas dla typowych instalacji przemysłowych i obiektowych. Stopień ochrony IP20 chroni przed dotknięciem palcem elementów pod napięciem w warunkach rozdzielnicy. Zgodność z normami IEC 60947-7-1, CE i RoHS potwierdza parametry elektryczne i materiałowe.
