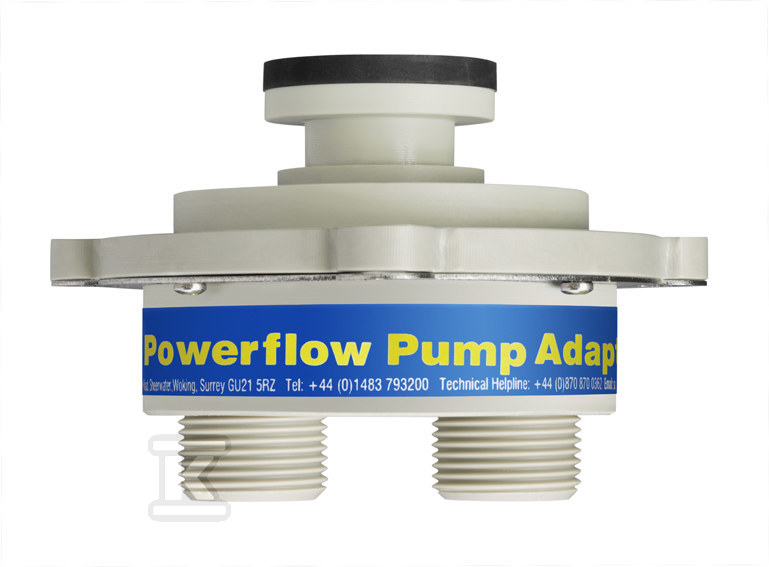

Adapter Powerflow Pump Head do podłączenia Powerflow Flushing Machine MKIII w miejsce pompy obiegowej C.O. 55568

Łatwe podłączenie maszyny do płukania przez korpus pompy obiegowej

Adapter umożliwia podłączenie maszyny Powerflow Flushing Machine MKIII do instalacji centralnego ogrzewania bez demontażu całej pompy. Rozwiązanie wykorzystuje istniejący korpus pompy obiegowej jako punkt przyłączeniowy, co skraca czas pracy na miejscu i pozwala na szybkie, skuteczne przepłukanie każdego obwodu. Szczególnie przydatny jest przy kotłach kondensacyjnych z wbudowanym cyrkulatorem, gdzie dostęp do wymiennika wtórnego jest ograniczony.

Budowa i materiały

Korpus wykonano z wytrzymałego polipropylenu oraz stali nierdzewnej. Materiał jest odporny na działanie kwasów i wymaga minimalnej obsługi. Adapter ma wymiary pojedynczej jednostki około 100 mm wysokości, 140 mm szerokości i 140 mm głębokości, przy masie ok. 0,350 kg. W zestawie znajdują się trzy uszczelki O-ring o różnych średnicach oraz mała płaska uszczelka 40 mm x 5 mm zakładana na centralny króciec ssawny. O-ringi wymagają okresowej wymiany w przypadku nieszczelności lub zużycia, a dostęp do nich jest prosty. Przesuwna tuleja w króćcu centralnym powinna być czyszczona i w razie potrzeby smarowana silikonem lub smarem silikonowym, aby zachować swobodny ruch w obu kierunkach.

Montaż i sposób pracy w praktyce

Montaż odbywa się po odłączeniu zasilania elektrycznego i zamknięciu zaworów odcinających na pompie. Po zdjęciu oryginalnej głowicy pompy, na centralny wlot adaptera zakłada się płaską uszczelkę 40 mm x 5 mm. Następnie dobiera się zewnętrzny O-ring o największej średnicy pasującej do konkretnego modelu pompy. Adapter mocuje się na miejscu głowicy oryginalnymi śrubami, zwykle M5 lub M6. Uszczelnienie uzyskuje się bez nadmiernego dokręcania dzięki odpowiedniemu O-ringowi.

Do przyłączenia pompy płuczącej należy użyć wyłącznie plastikowych nakrętek i uszczelek 3/4” PP, takich jak dostarczane z maszyną do płukania. Połączenie z wężami wykonuje się opaskami śrubowymi. Stosowanie złącz metalowych uszkadza gwinty przyłączy adaptera i skraca jego żywotność. Króciec w kształcie nerki oznaczony literą F służy do przepływu w stronę instalacji, a centralny króciec z tuleją przesuwną oznaczony R do przepływu powrotnego.

Kompatybilność i zastosowanie

Produkt jest kompatybilny z większością powszechnie stosowanych pomp obiegowych i przeznaczony do standardowych pomp CO oraz do większości kotłów kombinowanych i systemowych, w których pompa jest zabudowana w obudowie kotła. W praktyce sprawdzone zestawy uszczelek to:

• 72 mm x 5 mm - najmniejsza z dużych uszczelek
• 74 mm x 6 mm - uszczelka średniej wielkości i nieco grubsza
• 80 mm x 5 mm - największa uszczelka

Adapter pozwala na przepłukanie każdego grzejnika w obwodzie i dostarczenie pełnego przepływu płukania dokładnie tam, gdzie jest potrzebny. Umożliwia także czyszczenie wtórnych wymienników ciepła bez rozkręcania kotła oraz testowanie produktów ochronnych. Rozwiązanie jest opatentowane.
