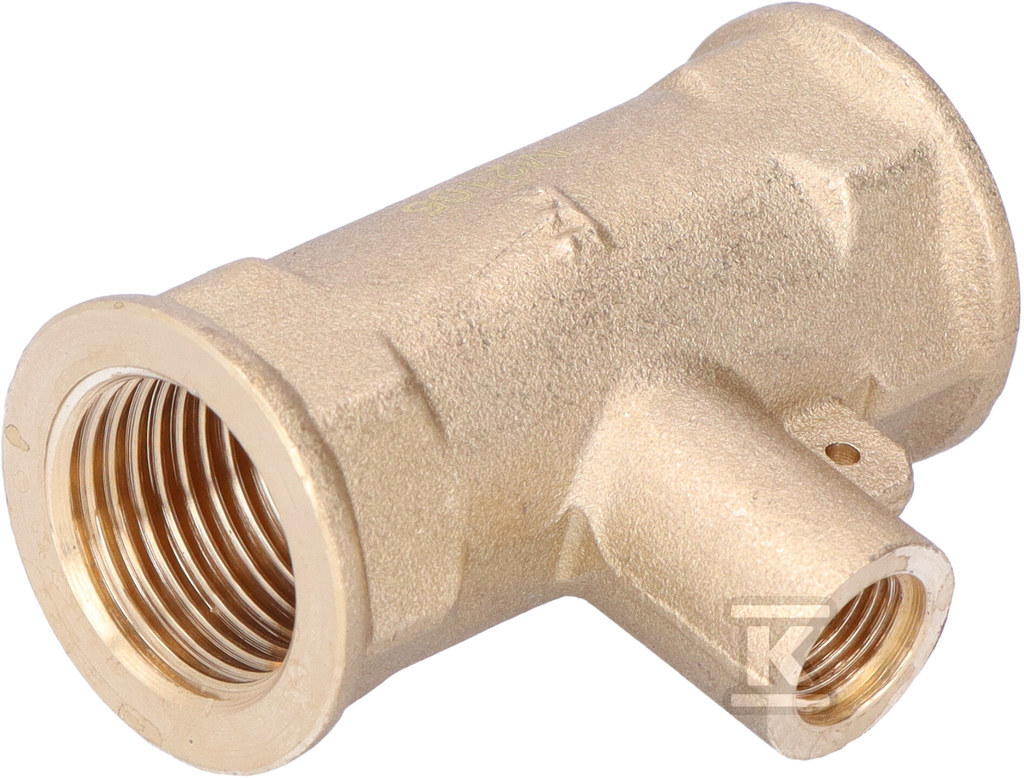

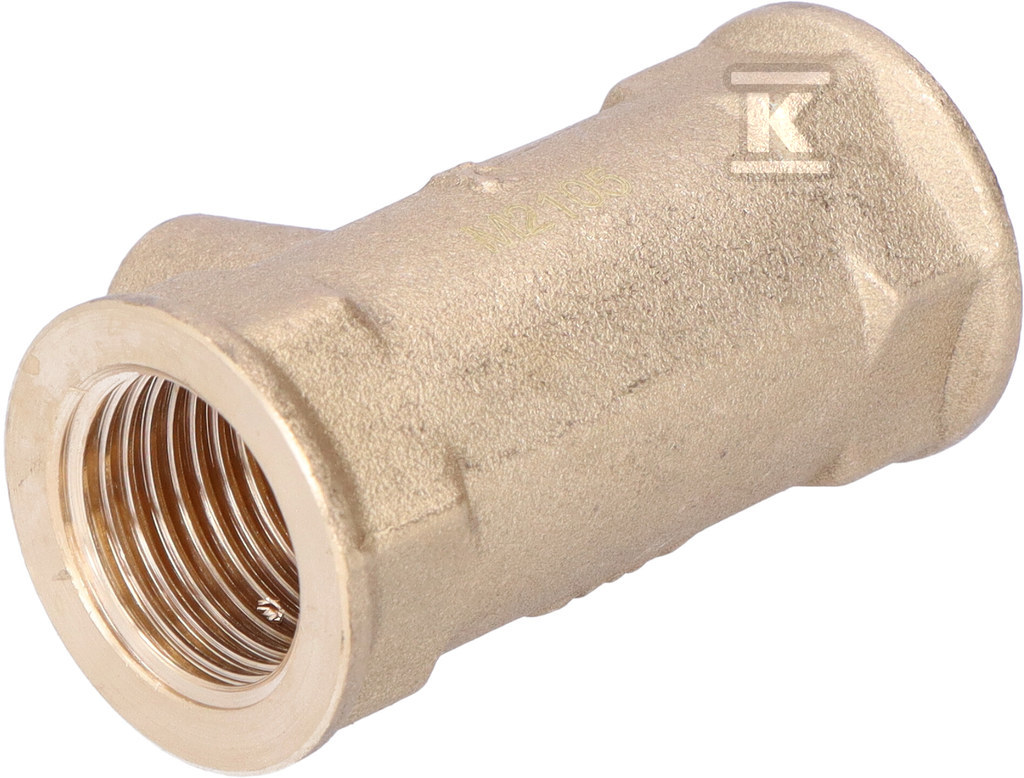

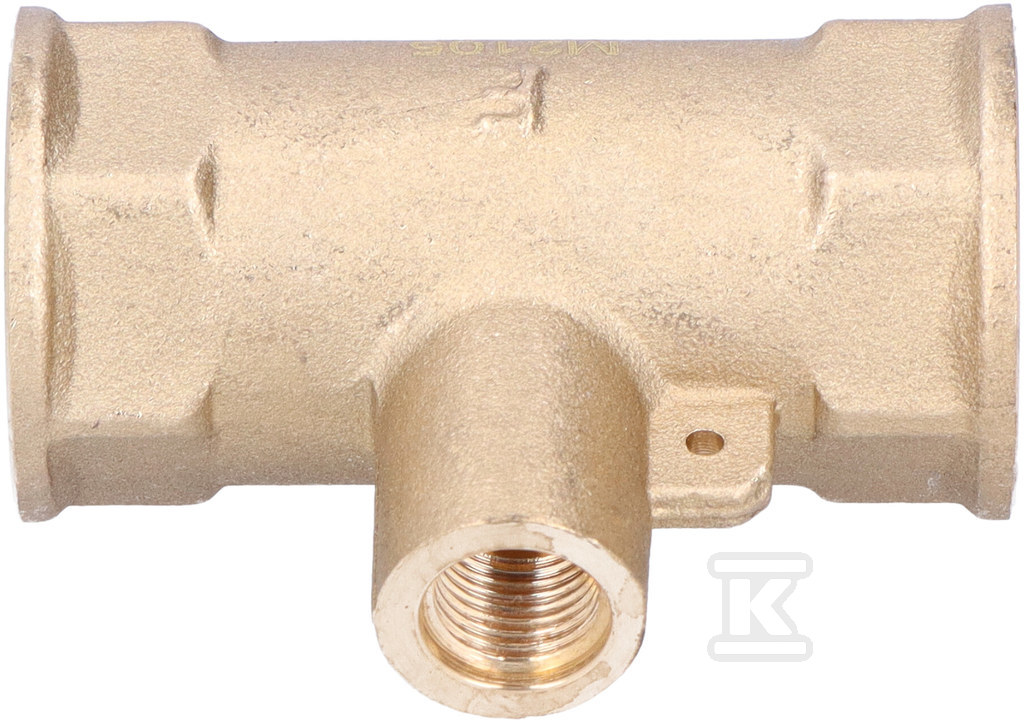

Trójnik mosiężny 1/2"x1/4" SGT1

Konstrukcja i materiały

Trójniki tego typu znajdziesz praktycznie w każdej rozdzielni centralnego ogrzewania - służą do tworzenia punktów pomiarowych w instalacjach c.o. Korpus wykonano z mosiądzu CuZn40Pb2 (CW617N), czyli stopu cynku i miedzi z domieszką ołowiu poprawiającego skrawalność. Ten gatunek jest standardem w armaturze instalacyjnej, bo dobrze znosi ciśnienie robocze i nie koroduje w kontakcie z wodą instalacyjną.

Trójnik SGT1 ma trzy przyłącza gwintowane - wszystkie wewnętrzne, gazowe walcowe w standardzie BSPP-G (ISO 228-1). Dwa główne gwinty mają średnicę G1/2 (odpowiadającą połowie cala), a trzecie przyłącze to M10x1 - to właśnie ono służy do osadzenia czujnika temperatury lub ciepłomierza.

Wymiary gabarytowe są kompaktowe: wysokość całkowita to około 56 mm, rozstaw osi głównych przyłączy wynosi 44,1 mm, a długość gwintu to 24,9 mm. Takie wymiary pozwalają na montaż nawet w niewielkich skrzynkach rozdzielczych.

Odporność na warunki eksploatacyjne

Mosiądz CW617N sprawdza się w typowych warunkach pracy instalacji grzewczych. Producent określa maksymalne ciśnienie robocze na 1 MPa (czyli około 10 barów) oraz temperaturę maksymalną 95°C. To parametry adekwatne do przewodów domowych i biurowych - zarówno w układach z kotłem gazowym, jak i pompą ciepła.

Trójnik posiada certyfikat higieniczny wydany przez Narodowy Instytut Zdrowia Publicznego, co oznacza że nadaje się do instalacji wody pitnej.

Zastosowanie i rola w instalacji

Trójnik SGT1 pełni bardzo konkretną funkcję - umożliwia pomiar temperatury przepływającego medium bez ingerencji w ciągłość rurociągu. Wstawia się go po prostu w miejsce odcinka pionowego lub poziomego przewodu, a czujnik ciepłomierza lub termometru wkłuwa się w boczne przyłącze M10x1.

Tego rodzaju rozwiązanie spotkasz najczęściej przy:

• podłączeniu podzielników kosztów ciepła,
• montażu liczników energii cieplnej (ciepłomierzy),
• instalacji czujników temperatury do automatyki kotła lub sterownika pogodowego,
• kontroli temperatury powrotu w układach z mieszaczem.

Gwint M10x1 to standardowy wymiar stosowany przez większość producentów ciepłomierzy - nie musisz szukać dedykowanych przejściówek ani adapterów.

Montaż i kompatybilność

Przyłącza nakrętno-nakrętne oznaczają, że oba końce główne mają wewnętrzny gwint - dokręcasz je bezpośrednio na rurach zakończonych gwintem zewnętrznym lub na kształtkach z nakrętkami. Uszczelnienie realizuje się klasycznie - taśmą teflonową, lnem z pastą lub specjalną taśmą uszczelniającą do gwintów gazowych.

Przy montażu zwróć uwagę na kierunek przepływu medium grzewczego - trójniki są wprawdzie symetryczne konstrukcyjnie, ale przy pomiarze energii cieplnej istotna jest lokalizacja czujnika na zasilaniu lub powrocie (zależy od konfiguracji licznika).

Do zakręcenia przyłączy potrzebujesz standardowego klucza płaskiego lub nastawnego - niczego specjalistycznego. Mosiężny korpus pozwala na umiarkowany moment dokręcania bez ryzyka zerwania gwintu.
