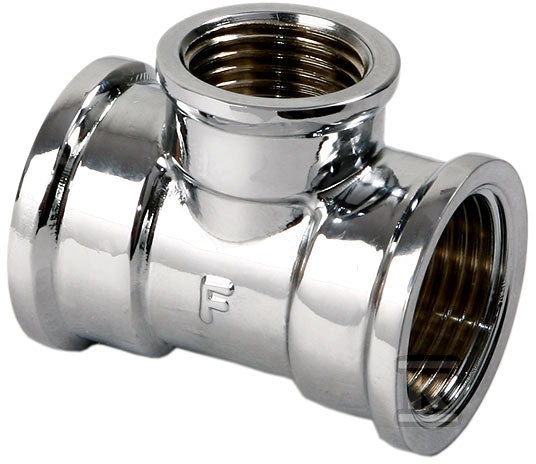

Trójnik redukcyjny mosiężny 3/4"x1/2"x3/4" chrom T08C

Precyzyjne połączenia w instalacjach wodnych i grzewczych

Trójniki redukcyjne tego typu stanowią podstawowe elementy rozdzielające strumień medium w instalacjach hydraulicznych. Dzięki dwóm przyłączom o średnicy 3/4 cala oraz centralnemu przyłączu 1/2 cala umożliwiają budowę odgałęzień bez konieczności stosowania dodatkowych przejściówek czy redukcji gwintowanych. Wszystkie trzy połączenia wykonano jako gwinty wewnętrzne gazowe walcowe BSPP-G zgodne z normą ISO 228-1 - to standard powszechnie stosowany w instalacjach sanitarnych i grzewczych w Europie.

Konstrukcja i materiały

Korpus wykonano z mosiądzu CuZn40Pb2 (CW617N) - stopu cynku z miedzią zawierającego domieszki ołowiu poprawiające obrabialność skrawaniem. Gatunek CW617N jest powszechnie uznawany za optymalny wybór w armaturze instalacyjnej ze względu na dobrą odporność korozyjną oraz łatwość formowania gwintów.

Na powierzchnię naniesiono chrom galwaniczny o wykończeniu połyskliwym. Powłoka chromowa pełni dwie funkcje - chroni mosiądz przed korozją atmosferyczną i nadaje estetyczny wygląd, co ma znaczenie przy montażu widocznym (np. przy pionach wodnych czy przyłączeniach armatury).

Przyłącza mają charakter nakrętno-nakrętno-nakrętny - każde z trzech otworów jest gwintowane wewnętrznie i przystosowane do dokręcenia nakrętką lub mufą z rury.

Trójnik pracuje pod kątem 2 × 90°, co oznacza prostopadłe ustawienie dwóch odgałęzień względem siebie przy przedłużeniu trzeciego połączenia.

Parametry pracy i wymiary

Producent określa maksymalne ciśnienie robocze na poziomie 10 bar oraz temperaturę pracy do 95°C. Te wartości mieszczą się w typowym zakresie dla domowych instalacji ciepłej wody użytkowej (CWU) oraz centralnego ogrzewania (C.O.).

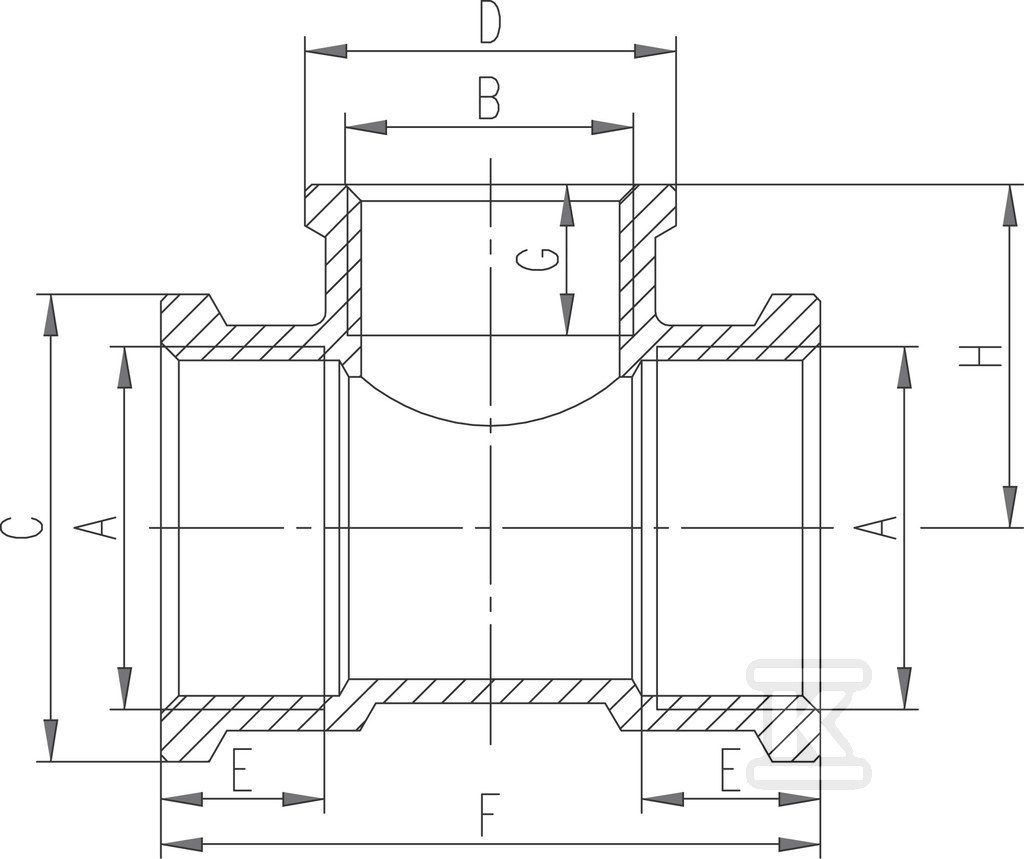

Przy projektowaniu rozet czy prowadzeniu rur w zabudowie pomocne będą wymiary gabarytowe:

Całkowita długość wynosi około 53 mm, wysokość 34 mm, głębokość 59 mm - wymiary kompaktowe pozwalające na montaż nawet w ograniczonych przestrzeniach szachtów instalacyjnych.

Opakowanie zbiorcze zawiera 100 sztuk, paleta - 1600 sztuk.

Zastosowanie

Trójnik redukcyjny służy do rozdziału strumienia wody przy jednoczesnej zmianie średnicy przewodu. Typowe miejsca montażu to przyłącza rozdzielaczy centralnego ogrzewania, odgałęzienia od pionów wodnych do poszczególnych punktów poboru, połączenia między rurami o różnych średnicach w modernizowanych instalacjach oraz obwody kotłów wiszących z rozdziałem na kilka obiegów grzewczych.

Producent udziela gwarancji szczelności - przy prawidłowym montażu z użyciem odpowiednich uszczelek lub taśmy teflonowej połączenie nie powinno przeciekać przez dług lata eksploatacji.
