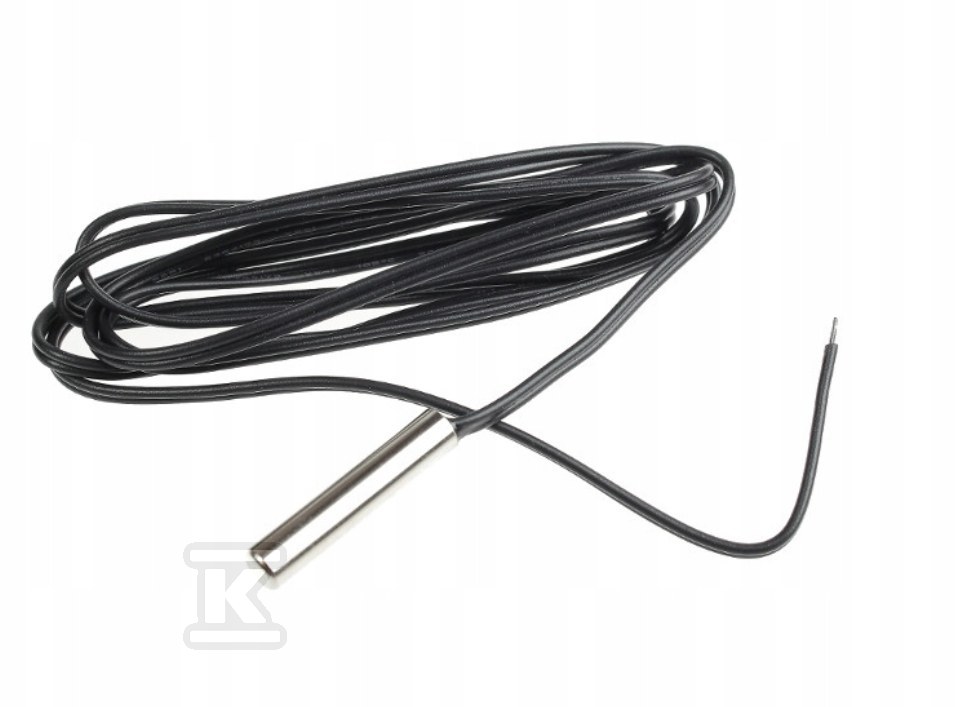

Czujnik C.W.U./KASKADY (NTC10) 043005X0

Precyzyjny pomiar temperatury dla obiegu c.w.u. i pracy kaskadowej

Czujnik NTC 10 k? przeznaczony jest do pomiaru temperatury w zasobnikach c.w.u. oraz w układach kaskadowych. Rozwiązanie współpracuje z kotłami i zasobnikami FERROLI serii Ecounit i BF, gdzie sygnał z czujnika pozwala regulatorowi sterować pracą grzania wody użytkowej i synchronizacją kotłów. Dzięki charakterystyce NTC zapewnia stabilny i powtarzalny odczyt w typowym zakresie temperatur instalacji grzewczych.

Zastosowanie i kompatybilność

Urządzenie służy do pomiaru temperatury czynnika w obiegu ciepłej wody użytkowej, najczęściej w zasobnikach c.o./c.w.u. pośredniego ogrzewania. W instalacji kaskadowej pełni rolę czujnika kaskady, przekazując informację o temperaturze zasobnika do sterownika kotła. Jest to czujnik przewodowy, typowo montowany w króćcu pomiarowym zasobnika lub w rurze zasilającej, w miejscu zapewniającym zanurzenie w medium.

• kompatybilny z bojlerami FERROLI Ecounit i BF
• przeznaczony do pracy w układzie kaskadowym
• pomiar temperatury w obiegu c.w.u. i w zasobnikach pośredniego ogrzewania

Budowa i charakterystyka pomiarowa

Wykonanie typu zanurzeniowego z przewodem przyłączeniowym o długości 5 m daje swobodę poprowadzenia okablowania do sterownika bez dodatkowych przedłużeń. Czujnik ma średnicę ok. 6 mm i długość czynną ok. 50 mm, co ułatwia montaż w standardowych gniazdach pomiarowych zasobników.

Charakterystyka elektryczna to termistor NTC o nominalnej rezystancji 10 k? w temperaturze 25 °C z współczynnikiem b 3950. Krzywa rezystancji jest typowa dla czujników 10 k?:

• 0 °C - ok. 32,660 k?
• 20 °C - ok. 12,490 k?
• 25 °C - 10 k?
• 30 °C - ok. 8,055 k?
• 40 °C - ok. 5,326 k?
• 50 °C - ok. 3,602 k?
• 60 °C - ok. 2,488 k?
• 70 °C - ok. 1,751 k?
• 80 °C - ok. 1,256 k?
• 90 °C - ok. 916 ?

Taka zależność pozwala regulatorowi dokładnie odczytywać temperaturę w zakresie pracy instalacji c.w.u. i kaskady.

Montaż i warunki pracy

Czujnik jest elementem przewodowym, podłączanym do wejścia NTC sterownika kotła. Pięciometrowy kabel zapewnia montaż w odległości od zasobnika bez konieczności stosowania dodatkowych złączy. Zalecany montaż w suchym, dostępnym miejscu z zachowaniem ochrony przewodu przed uszkodzeniami mechanicznymi i wysoką temperaturą poza strefą pomiarową.
