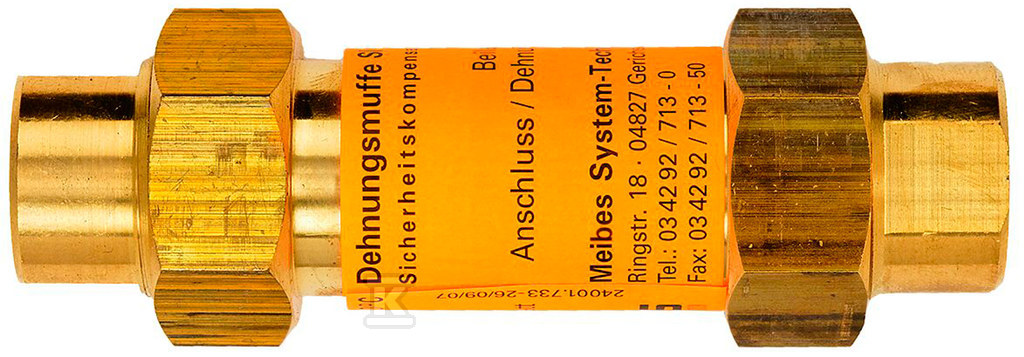

Kompensator mieszkowy SI 10 DN18 M62418

od 1 szt.531,62 zł
brutto / szt.
na zamówienie
Marka FLAMCO
Indeks Onninen:HAM558
Indeks producenta:M62418
EAN:4016715008381
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Certyfikat FM: nie
Certyfikat KIWA: nie
Certyfikat LPCB: nie
Certyfikat UL: nie
Certyfikat ULC: nie
Certyfikat VdS: nie
Do rur aluminiowych: nie
Do rur cienkościennych: tak
Do rur miedzianych: tak
Do rur spiralnych: nie
Do rur stalowych: nie
Do rur z tworzyw sztucznych: nie
Do rur ze stali nierdzewnej: nie
Do rur żeliwnych: nie
Elastyczny element łączeniowy: nie
Gatunek materiału: Polipropylen (PP)
Maks. temperatura medium (ciągła): 120 °C
Minimalna temperatura medium (ciągła): -30 °C
Model/kształt/forma: Uchwyt / uchwyt ścienny
Rodzaj połączenia: Gwint wewnętrzny
Rozmiar przyłącza elementu łączeniowego: Inne
Sposób mocowania: Inne
Średnica nominalna: DN 18
Średnica zewnętrzna rury: 18 ... 18 mm
Wkładka: Brak
Zabezpieczenie powierzchni: Stan surowy
Zatwierdzone przez CNBOP-PIB: nie

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,1 m / 0,03 m / 0,035 m / 0,2 kg
Kod celny:74121000

Kompensator mieszkowy SI 10 DN18 M62418

Osiowa kompensacja wydłużeń w instalacjach miedzianych

Kompensator mieszkowy SI 10 zapewnia osiową pracę mieszka w przewodach poddawanych wydłużeniom termicznym. Obudowa przeznaczona do lutu twardego utrzymuje element sprężysty w osi rurociągu i pozwala na pochłanianie zmian długości bez przenoszenia naprężeń na armaturę i połączenia. Rozwiązanie jest oferowane z końcówką do lutowania, a w zależności od wersji także z przyłączem śrubunkowym GW, co ułatwia dopasowanie do istniejącej instalacji.

Budowa i materiały

Mieszek wykonany jest ze stali nierdzewnej, co zapewnia elastyczność przy zachowaniu odporności na korozję w typowych warunkach instalacji wodnych i grzewczych. Obudowa oraz przyłącza wykonane są z mosiądzu, materiału dobrze współpracującego z lutowaniem twardym i z miedzianymi rurami. Konstrukcja zapewnia osiowe działanie mieszka, a wykonanie obudowy pod lut twardy pozwala na trwałe, szczelne połączenie z rurą. W dokumentacji producenta wskazywana jest także wersja z elementami zewnętrznymi z miedzi, co jest zgodne z praktyką stosowaną w kompensatorach do instalacji miedzianych.

Parametry pracy i montaż

Urządzenie pracuje przy ciśnieniu maksymalnym 10 bar i temperaturze roboczej do 130 °C. Maksymalna temperatura lutowania wynosi 500 °C, co odpowiada standardowym procesom lutowania twardego w instalacjach miedzianych. Nominalna średnica to DN18, a średnica przyłącza 18 mm. Zakres kompensacji długości wynosi do 5 mm, co wystarcza do wyrównania typowych wydłużeń w krótkich odcinkach instalacji grzewczych i chłodniczych. Masa ok. 0,16 kg ułatwia montaż bez dodatkowych wsporników. Połączenie lutowane zapewnia stabilność mechaniczną i szczelność na trwałe.

Zastosowanie w instalacjach

Kompensator sprawdzi się, gdzie występują cykliczne zmiany temperatury powodujące wydłużanie się rur. Osiowa praca mieszka chroni kolana, złączki i armaturę przed naprężeniami. Dzięki materiałom odpornym na korozję i parametrom do 10 bar oraz 130 °C jest kompatybilny z typowymi systemami miedzianymi montowanymi metodą lutowania twardego.
