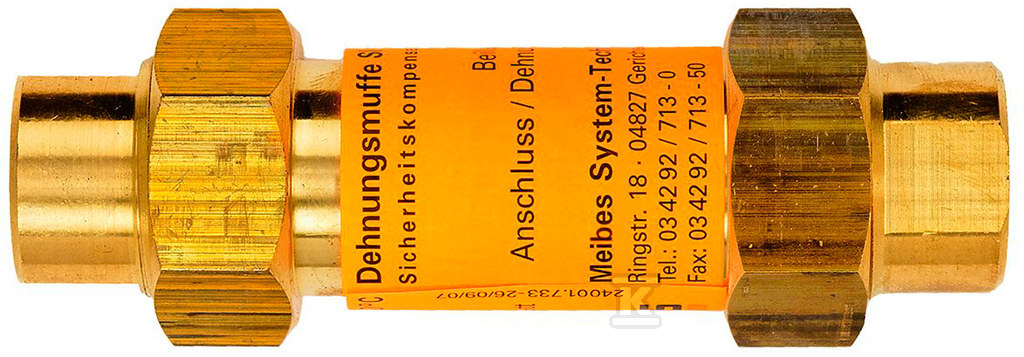

Kompensator mieszkowy SI 10 DN22 M62422

od 1 szt.664,08 zł
brutto / szt.
na zamówienie
Marka FLAMCO
Indeks Onninen:HAM559
Indeks producenta:M62422
EAN:4016715008404
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Certyfikat FM: nie
Certyfikat KIWA: nie
Certyfikat LPCB: nie
Certyfikat UL: nie
Certyfikat ULC: nie
Certyfikat VdS: nie
Do rur aluminiowych: nie
Do rur cienkościennych: tak
Do rur miedzianych: tak
Do rur spiralnych: nie
Do rur stalowych: nie
Do rur z tworzyw sztucznych: nie
Do rur ze stali nierdzewnej: nie
Do rur żeliwnych: nie
Elastyczny element łączeniowy: nie
Gatunek materiału: Polipropylen (PP)
Maks. temperatura medium (ciągła): 120 °C
Minimalna temperatura medium (ciągła): -30 °C
Model/kształt/forma: Uchwyt / uchwyt ścienny
Rodzaj połączenia: Gwint wewnętrzny
Rozmiar przyłącza elementu łączeniowego: Inne
Sposób mocowania: Inne
Średnica nominalna: Inne
Średnica zewnętrzna rury: 22 ... 22 mm
Wkładka: Brak
Zabezpieczenie powierzchni: Stan surowy
Zatwierdzone przez CNBOP-PIB: nie

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,1 m / 0,037 m / 0,0425 m / 0,3 kg
Kod celny:74121000

Kompensator mieszkowy SI 10 DN22 M62422

Osiowy kompensator mieszkowy do lutowanych instalacji miedzianych

Kompensator SI 10 DN22 przeznaczony jest do kompensacji osiowych wydłużeń cieplnych w przewodach miedzianych. Obudowa do lutu twardego zapewnia prowadzenie mieszka wyłącznie w kierunku osiowym, co ogranicza naprężenia w instalacji przy zmianach temperatury. Rozwiązanie jest oferowane z końcówką do lutowania lub z przyłączem śrubunkowym GW, co pozwala dopasować sposób połączenia do istniejącej sieci.

Budowa i materiały

Mieszek wykonany jest ze stali nierdzewnej, a obudowa wraz z przyłączami z mosiądzu. Stal nierdzewna mieszka zapewnia odporność na korozję i zachowanie elastyczności w warunkach pracy instalacji grzewczej i wodnej. Mosiężna obudowa i przyłącza ułatwiają lutowanie twarde i zapewniają stabilne osadzenie elementu w rurze. Konstrukcja z ochronną i prowadzącą obudową utrzymuje mieszek w osi, co przekłada się na przewidywalną pracę kompensatora bez bocznego wychylenia.

Parametry pracy i montaż

Urządzenie pracuje przy ciśnieniu maksymalnym 10 bar i temperaturze maksymalnej 130 °C. Maksymalna temperatura lutowania wynosi 500 °C, co umożliwia trwałe połączenie z rurą miedzianą metodą lutu twardego. Przyłącze o średnicy 22 mm odpowiada typowym odcinkom instalacji miedzianych. Masa ok. 0,22 kg ułatwia montaż bez dodatkowych wsporników. Połączenie lutowane zapewnia szczelność i ciągłość przewodu, a wersja z końcówką śrubunkową GW daje możliwość szybkiego montażu w miejscach wymagających demontażu.

Kompensacja wydłużeń i zastosowanie

Kompensator umożliwia osiową kompensację wydłużeń do 5 mm w linii rurociągu. Taki zakres pozwala na wyrównanie pracy termicznej przy cyklicznych zmianach temperatury. Dzięki osiowej pracy mieszka element nie przenosi sił bocznych na armaturę i złącza, co ogranicza ryzyko przecieków w sąsiednich połączeniach. Rozwiązanie sprawdza się tam, gdzie potrzebna jest elastyczność bez stosowania tradycyjnych kolan czy dodatkowych odcinków rur.


CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Deklaracja zgodności
