Kompensator mieszkowy SI 10 DN28 M62428

od 1 szt.748,73 zł
brutto / szt.
na zamówienie
Marka FLAMCO
Indeks Onninen:HAM560
Indeks producenta:M62428
EAN:4016715008435
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Certyfikat FM: nie
Certyfikat KIWA: nie
Certyfikat LPCB: nie
Certyfikat UL: nie
Certyfikat ULC: nie
Certyfikat VdS: nie
Do rur aluminiowych: nie
Do rur cienkościennych: tak
Do rur miedzianych: tak
Do rur spiralnych: nie
Do rur stalowych: nie
Do rur z tworzyw sztucznych: nie
Do rur ze stali nierdzewnej: nie
Do rur żeliwnych: nie
Elastyczny element łączeniowy: nie
Gatunek materiału: Polipropylen (PP)
Maks. temperatura medium (ciągła): 120 °C
Minimalna temperatura medium (ciągła): -30 °C
Model/kształt/forma: Uchwyt / uchwyt ścienny
Rodzaj połączenia: Gwint wewnętrzny
Rozmiar przyłącza elementu łączeniowego: Inne
Sposób mocowania: Inne
Średnica nominalna: Inne
Średnica zewnętrzna rury: 28 ... 28 mm
Wkładka: Brak
Zabezpieczenie powierzchni: Stan surowy
Zatwierdzone przez CNBOP-PIB: nie

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,115 m / 0,052 m / 0,06 m / 0,61 kg
Kod celny:74121000

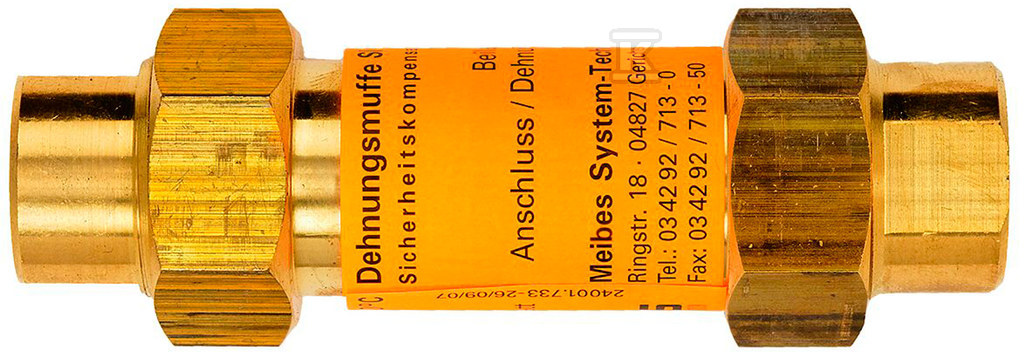

Kompensator mieszkowy SI 10 DN28 M62428

Osiowa kompensacja rozszerzalności w instalacji DN28

Kompensator mieszkowy SI 10 to element przeznaczony do wyrównywania wydłużenia termicznego rur w instalacjach grzewczych i wodnych. Obudowa przeznaczona do lutu twardego zapewnia osiową pracę mieszka, co pozwala na pochłanianie ruchów wzdłużnych bez przenoszenia naprężeń na armaturę i połączenia. Rozmiar DN28 z klasą PN10 odpowiada typowym odcinkom instalacji z miedzianymi rurami 28 mm i jest oferowany przez Flamco-Meibes pod indeksem M62428.

Budowa i materiały

Mieszek wykonano ze stali nierdzewnej, obudowa oraz przyłącza pochodzą z mosiądzu. Stal nierdzewna mieszka zapewnia odporność na korozję i zachowanie elastyczności w warunkach pracy instalacji grzewczej, a mosiężne elementy obudowy i przyłączy ułatwiają trwałe połączenie lutowane z rurą. Konstrukcja obudowy do lutu twardego stabilizuje pracę mieszka w kierunku osiowym i ogranicza niepożądane przemieszczenia boczne.

Parametry pracy i montaż

Urządzenie pracuje przy ciśnieniu maksymalnym 10 bar i temperaturze pracy do 130 °C. Maksymalna temperatura lutowania wynosi 500 °C, co odpowiada standardowym procesom lutowania twardego instalacji miedzianych. Połączenie jest lutowane, a wersja z końcówką do lutowania umożliwia bezpośrednie wlutowanie w przewód. Producent przewiduje również wykonanie z przyłączem śrubunkowym GW, co daje alternatywę montażową w zależności od projektu.

  • osiowa praca mieszka bez wpływu na sąsiednie elementy instalacji
  • obudowa przystosowana do lutu twardego
  • mieszek ze stali nierdzewnej, obudowa i przyłącza mosiężne
  • DN28 PN10 do rur 28 mm

Zastosowanie i korzyści instalacyjne

Kompensator sprawdza się tam, gdzie długie odcinki rur ulegają wydłużeniu pod wpływem zmian temperatury, np. w pionach grzewczych, rozdzielaczach i odcinkach przy kotłach. Osiowe pochłanianie ruchu zmniejsza ryzyko przecieków na złączach i ogranicza obciążenia mechaniczne armatury. Montaż lutowany zapewnia szczelność i trwałość połączenia, a kompaktowa budowa pozwala na zabudowę w ograniczonej przestrzeni rozdzielni i szachtów instalacyjnych.


CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Deklaracja zgodności
