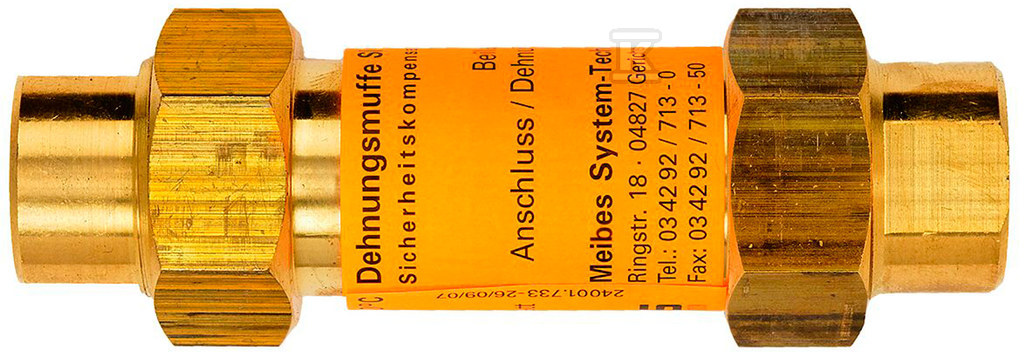

Kompensator mieszkowy SI 10 DN42 M62442
PROPONOWANE PRODUKTY
DANE TECHNICZNE
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.
Kompensator mieszkowy SI 10 DN42 M62442
Osiowa kompensacja wydłużeń w instalacjach miedzianych
Kompensator mieszkowy SI 10 DN 42 przeznaczony jest do pochłaniania osiowych wydłużeń termicznych w instalacjach grzewczych, chłodniczych i wodnych wykonanych z rur miedzianych. Obudowa do lutu twardego zapewnia czystą pracę mieszka wzdłuż osi rurociągu, bez wprowadzania naprężeń bocznych. Dzięki temu instalator uzyskuje stabilne połączenie, które kompensuje ruch rur wywołany zmianami temperatury, a użytkownik końcowy ma mniejsze ryzyko przecieków i hałasów pracy instalacji.
Urządzenie dostarczane jest w wersji z końcówką do lutowania lub z przyłączem gwintowym GW, co pozwala dopasować je do istniejącej sieci bez konieczności zmiany technologii łączenia na całej długości odcinka. Konstrukcja jest kompaktowa i przeznaczona do montażu w miejscach, gdzie wymagana jest elastyczność przy zachowaniu szczelności klasy PN 10.
Budowa i materiały
Mieszek wykonany jest ze stali nierdzewnej, co zapewnia odporność na korozję i zachowanie elastyczności w długim okresie eksploatacji. Obudowa oraz przyłącza wykonane są z mosiądzu, materiału powszechnie stosowanego w instalacjach sanitarnych ze względu na dobrą przewodność cieplną i kompatybilność z lutowaniem twardym.
Obudowa do lutu twardego stabilizuje pracę mieszka w kierunku osiowym. Dzięki temu kompensator nie przenosi sił poprzecznych na pozostałe elementy instalacji, a lutowanie zapewnia trwałe, szczelne połączenie z rurą miedzianą. Maksymalna temperatura lutowania 500 °C pozwala na zastosowanie standardowych technik lutowania twardego bez ryzyka uszkodzenia elementów kompensatora.
- mieszek ze stali nierdzewnej
- obudowa i przyłącza z mosiądzu
- wersja z końcówką do lutowania lub z przyłączem gwintowym GW
Parametry pracy i montaż
Kompensator pracuje przy maksymalnym ciśnieniu 10 bar i maksymalnej temperaturze pracy 130 °C, co obejmuje typowe warunki instalacji centralnego ogrzewania, ciepłej wody użytkowej oraz chłodzenia. Zakres kompensacji sięga do 11 mm, co pozwala wyrównać wydłużenia charakterystyczne dla odcinków o średnicy DN 42.
Montaż odbywa się poprzez lutowanie twarde, zgodne z praktyką instalacji miedzianych. Dzięki temu połączenie jest trwałe i szczelne. Średnica nominalna DN 42 odpowiada standardowym rurom miedzianym stosowanym w instalacjach grzewczych i wodnych.
- ciśnienie pracy do 10 bar
- temperatura pracy do 130 °C
- temperatura lutowania do 500 °C
- zakres kompensacji do 11 mm
- średnica nominalna DN 42
Zastosowanie w instalacjach
Rozwiązanie sprawdza się tam, gdzie rurociąg ulega regularnym zmianom długości. Osiowa praca mieszka ogranicza przenoszenie naprężeń na kolana i trójniki, co wydłuża żywotność całej instalacji.
Dzięki możliwości wyboru końcówki lutowanej lub gwintowej GW kompensator łatwo wkomponowuje się w istniejące instalacje. Jest to element zabezpieczający instalację przed skutkami rozszerzalności termicznej.
