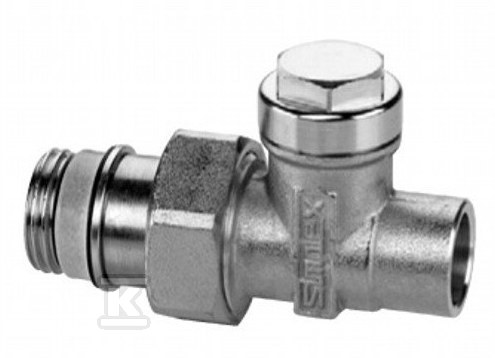

Zawór powrotny typ L do lutowania F11756

Zawór powrotny do lutowania z funkcją odcinania i regulacji

Zawór powrotny typ L przeznaczony do lutowania zapewnia odcinanie i płynną regulację przepływu w obiegu powrotnym grzejnika. Wykonanie przelotowe w wersji prostej, bez kąta 90°, pozwala na montaż w linii rurociągu. Samouszczelniająca konstrukcja z profilowanym uszczelnieniem ogranicza ryzyko przecieków na połączeniu gwintowym, a napęd sześciokątny wewnętrzny imbus umożliwia precyzyjną regulację bez demontażu armatury.

Budowa i materiały

Obudowa wykonana jest z mosiądzu z zabezpieczeniem powierzchni przez niklowanie. Powłoka niklowa zwiększa odporność na korozję w wodzie grzewczej i ułatwia utrzymanie czystości. Połączenie grzejnikowe 1/2 cala współpracuje z rurą miedzianą o średnicy 15 mm przeznaczoną do lutowania. Długość połączenia 1 wynosi 59,1 mm przy długości roboczej 48,1 mm, natomiast połączenie 2 ma długość 22 mm i długość roboczą 22 mm. Wysokość zaworu to 49 mm. Brak zestawu zaciskowego, zaworu spustowego oraz wyprowadzenia spustowego upraszcza konstrukcję i ogranicza liczbę połączeń.

Montaż i działanie

Zawór montuje się na powrocie instalacji grzewczej jako element pojedynczy. Połączenie z instalacją realizowane jest przez lutowanie na rurze 15 mm oraz gwint rurowy 1/2 cala po stronie grzejnika. Regulacja odbywa się od góry za pomocą klucza imbusowego, co pozwala na ustawienie przepływu bez ingerencji w armaturę grzejnikową. Konstrukcja samouszczelniająca z gwintem wcinającym zapewnia szczelność bez dodatkowych uszczelek montażowych. Wersja prosta, bez kąta 90°, sprawdza się tam, gdzie wymagana jest krótka zabudowa w linii.

Zastosowanie i warunki pracy

Przeznaczony do instalacji centralnego ogrzewania wodnego. Dopuszczalne parametry pracy to ciśnienie maksymalne 10 bar oraz temperatura ciągła do 110 °C, krótkotrwale do 130 °C. Taki zakres pokrywa standardowe warunki pracy w systemach grzewczych z wodą jako czynnikiem. Brak możliwości spustu i brak zaworu spustowego oznacza, że zawór pełni wyłącznie funkcje odcinania i regulacji. Dzięki możliwości ustawienia przepływu wspiera równoważenie hydrauliczne instalacji i ogranicza nadmierne przepływy na poszczególnych grzejnikach.
