Naczynie wzbiorcze przeponowe AIRFIX-A-80, 80L, 4.0/8 bar / 70 st., przyłącze gwintowane R3/4", k.biały RAL 9010, do instalacji c.w.u. i hydroforowych, wiszące 24809

Naczynie przeponowe do wody użytkowej i instalacji hydroforowych o pojemności 80 l

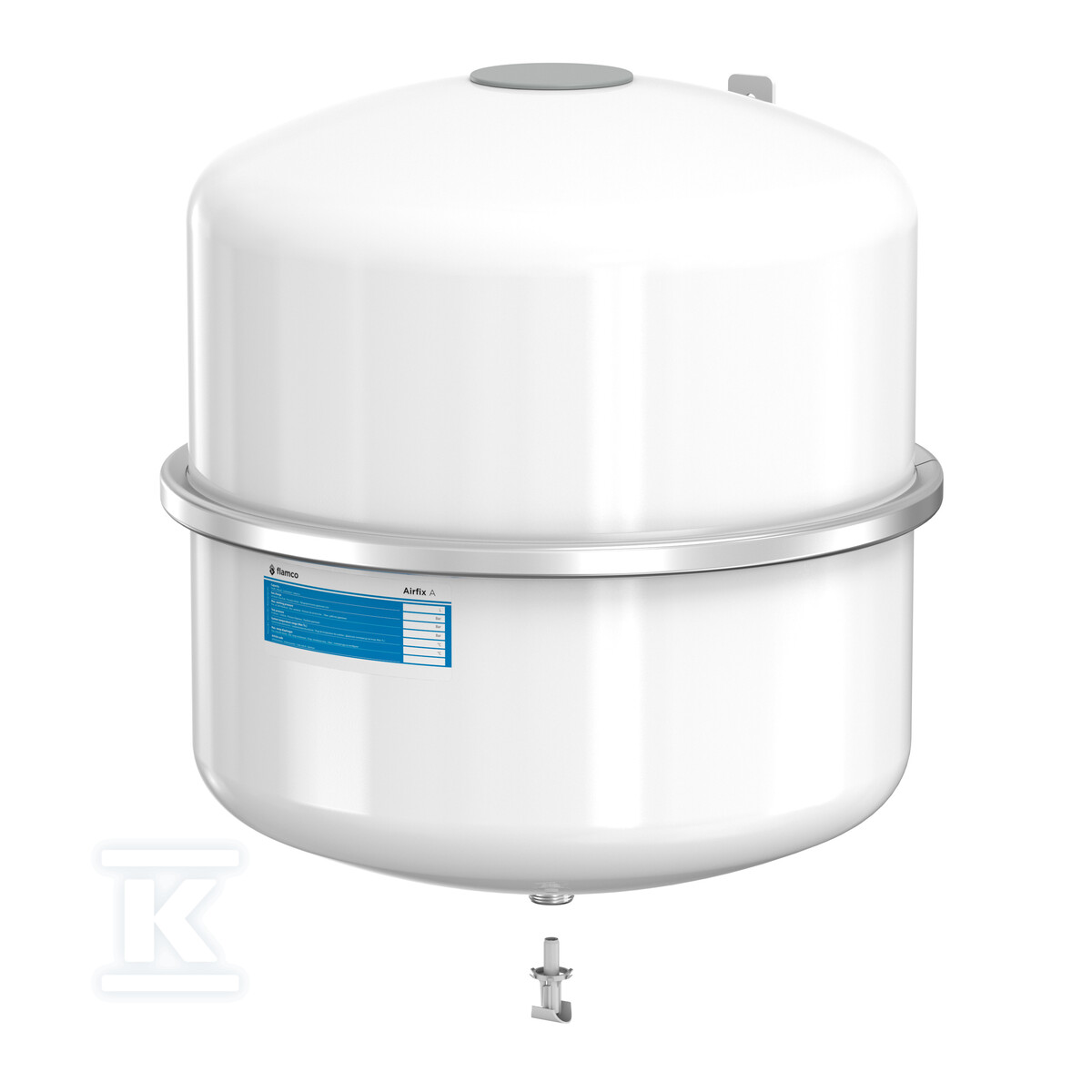

Naczynie przeponowe Airfix A 80 przeznaczono do stabilizacji ciśnienia w instalacjach ciepłej i zimnej wody użytkowej oraz w układach hydroforowych. Dzięki konstrukcji przepływowej cały strumień medium jest kierowany przez wnętrze zbiornika, co ogranicza zastój wody i wspiera utrzymanie higieny instalacji. Obudowa w kolorze białym RAL 9010 z powłoką epoksydową zapewnia odporność na korozję zarówno po stronie wody, jak i po stronie azotu. Wypełnienie azotem pozwala dłużej utrzymać ciśnienie wstępne.

Budowa i ochrona wewnętrzna

Wnętrze zbiornika pokryto specjalną powłoką antykorozyjną, która zapobiega utlenianiu. Membrana wykonana jest z kauczuku butylowego IIR. Materiał ten nie oddziałuje na zapach, kolor i smak wody oraz jest odporny na działanie glikolu do 50 % stężenia. Powłoka wewnętrzna i zewnętrzna chronią przed korozją po stronie wody i po stronie azotu.

Zbiornik ma średnicę 484 mm i wysokość 526 mm, a wysokość przy pochyleniu wynosi 714,8 mm. Przyłącze do rozbudowy ma średnicę nominalną 3/4 cala, średnicę zewnętrzną 26,5 mm i wykonane jest jako gwint zewnętrzny gazowy stożkowy BSPT-R zgodny z ISO 7-1 / EN 10226-1. Podłączenie znajduje się w dolnej części zbiornika. Konstrukcja jest przeznaczona do ustawienia pionowego, bez nóg i bez fabrycznie przymocowanego wspornika ściennego, z elementem do mocowania przeznaczonym do montażu wiszącego.

W zestawie znajduje się syntetyczny rozdzielacz przepływu. Element ten montuje się w standardowym trójniku łączącym naczynie z instalacją i eliminuje rozwój niepożądanych bakterii wewnątrz zbiornika. Membrana nie jest wymienna.

Praca w instalacjach c.w.u. i hydroforowych

Naczynie jest dopuszczone do wody pitnej i posiada znak jakości DVGW dla wody oraz aprobatę ACS. Spełnia wymagania dyrektywy PED 2014/68/EU w sprawie urządzeń ciśnieniowych. Ciśnienie wstępne wynosi 4 bar, maksymalne ciśnienie robocze 8 bar. Średnia temperatura pracy ciągłej membrany to 1 ... 70 °C, a naczynie nadaje się do instalacji o maksymalnej temperaturze systemowej 120 °C.

Dzięki konstrukcji przepływowej Airfix A działa poprzez przekierowanie całego przepływu cieczy do naczynia, uniemożliwiając zastój. Membrana i powłoka nie barwią wody, są bezwonne i nie powodują zmian smaku. Urządzenie może być używane z dowolnym pojemnościowym podgrzewaczem wody oraz w instalacjach hydroforowych. Nie jest przeznaczone do centralnego ogrzewania, do obwodu kolektora słonecznego ani do instalacji chłodniczych.

Naczynie nie ma zaworu bezpieczeństwa, wskaźnika ciśnienia / manometru, odpływu ani materiału montażowego w standardzie. Ustawienie poziome nie jest przewidziane.

Montaż, serwis i kompatybilność

Montaż odbywa się w pozycji pionowej z przyłączem R 3/4" u dołu zbiornika. Brak konsoli naczynia wzbiorczego i nóg wymaga zastosowania odpowiedniego uchwytu ściennego. Wersja Airfix A 35 - 80 jest dostarczana z elementem do mocowania.

Opcjonalnie naczynie może być wyposażone w moduł serwisowy AirfixControl. Moduł umożliwia demontaż naczynia przeponowego bez konieczności opróżniania instalacji z wody, co ułatwia konserwację i wymianę oraz ogranicza przestoje. Rozwiązanie jest szczególnie przydatne w instalacjach c.w.u., gdzie dostęp do zbiornika jest ograniczony.

Naczynie jest zgodne z normą EN 13831 dla zbiorników przeponowych i spełnia wymagania KTW-C oraz DIN 4807/5.
