Naczynie przeponowe Flexbrane CE-H 3/4" poziome? 28388

Ochrona instalacji c.w.u. przed nadciśnieniem w wersji poziomej

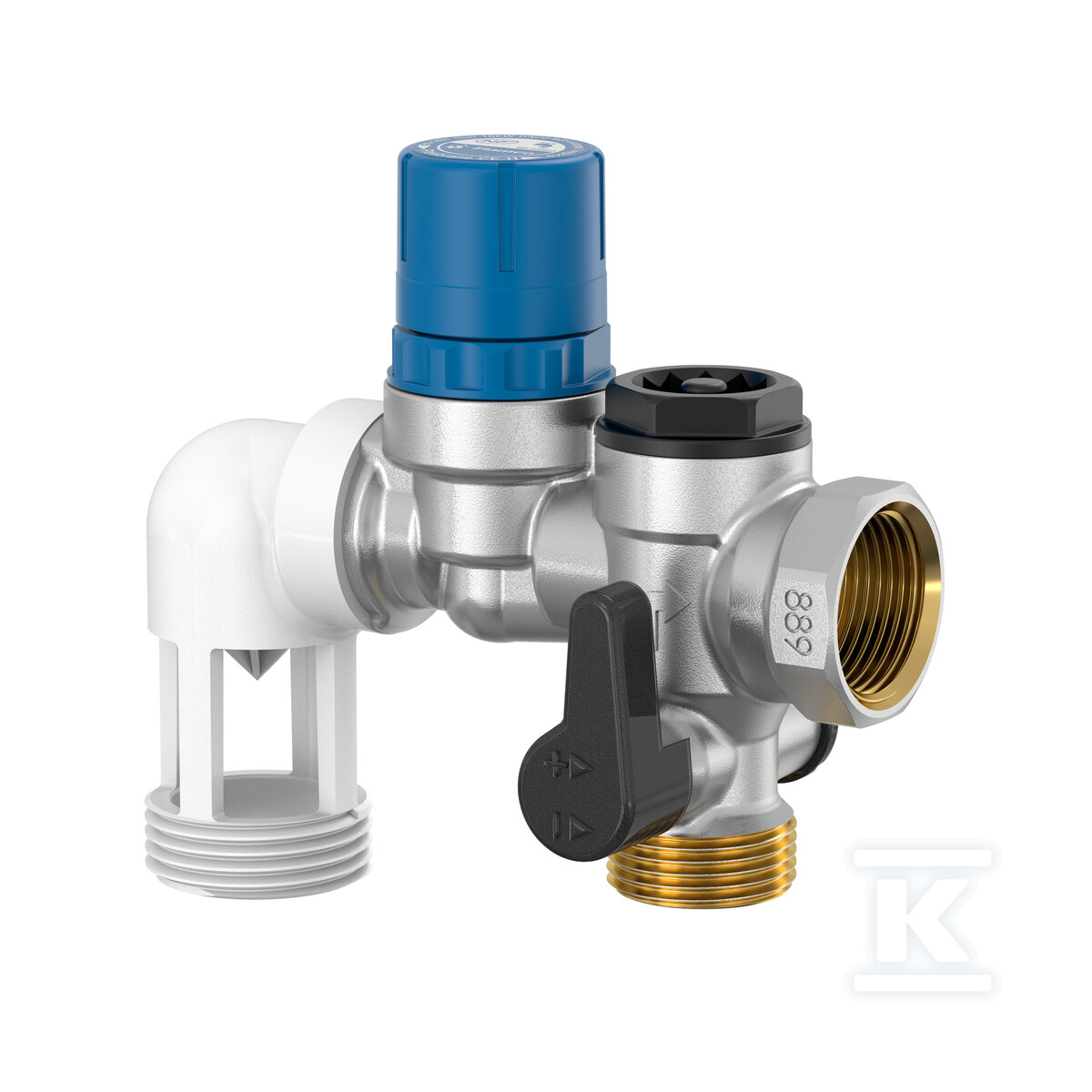

Grupa bezpieczeństwa Flexbrane CE-H 3/4" w wykonaniu poziomym zabezpiecza instalację wody pitnej przed nadmiernym ciśnieniem powstającym w cyklu grzania. Zapobiega cofaniu się wody z podgrzewacza do sieci wodociągowej i umożliwia szybkie odcięcie dopływu za pomocą wbudowanego zaworu odcinającego. Konstrukcja przeznaczona jest do współpracy z różnymi urządzeniami do przygotowania i magazynowania ciepłej wody, w tym z podgrzewaczami o mocy do 10 kW. Duża przepustowość przekłada się na minimalny spadek ciśnienia na grupie, a możliwość obrotu lejka do 360° pozwala na montaż w niemal dowolnej pozycji.

Konstrukcja i materiały

Obudowa wykonana jest z mosiądzu z zabezpieczeniem powierzchni ocynkiem galwanicznym/elektrolitycznym. Połączenia mają gwint wewnętrzny 3/4 cala, nominalnie 20 mm, w klasie ciśnienia PN 10. Wykonanie poziome zapewnia kompaktowe gabaryty, przy długości charakterystycznej ok. 76,0 mm i wysokości montażowej ok. 58,8 mm. Długość połączenia 1 wynosi 43,5 mm przy długości roboczej 34 mm, długość połączenia 2 to 29,5 mm zarówno nominalnie, jak i w części roboczej. Grupa pracuje bez mieszacza, bez syfonu i bez złączy dodatkowych, a zawór zwrotny nie jest wymienny. W praktyce instalator zyskuje prosty, jednolity element z kranikiem kulowym do szybkiego i bezpiecznego otwierania i zamykania.

Montaż i uniwersalność

Poziomy układ ułatwia zabudowę w ograniczonej przestrzeni pod podgrzewaczem lub w szafce instalacyjnej. Lejek spustowy można obracać do 360°, co pozwala dopasować kierunek odprowadzenia do warunków na miejscu. Gwint wewnętrzny G 3/4" F po stronie przyłącza oraz G 3/4" M na odpływie, z dodatkowym przyłączem G 1" M, dają elastyczność w połączeniu z armaturą i rurami instalacji. Duża przepustowość ogranicza straty ciśnienia w obiegu, co jest odczuwalne przy pracy podgrzewacza o mocy do 10 kW. Brak zestawu zaciskowego i brak syfonu upraszczają montaż, a obecność zaworu odcinającego pozwala na serwis bez opróżniania całej instalacji.

Warunki pracy i zastosowanie

Urządzenie jest przeznaczone do ochrony bojlerów i zasobników c.w.u. w momencie przekroczenia dopuszczalnych wartości ciśnienia. W danych katalogowych wskazane jest ciśnienie robocze 7 bar, co odpowiada typowym warunkom pracy podgrzewaczy domowych i małych obiektów użyteczności publicznej. Model poziomy 28388 sprawdza się tam, gdzie wymagana jest ochrona przed wzrostem ciśnienia podczas nagrzewania, a jednocześnie liczy się zwarta forma i łatwy dostęp do zaworu odcinającego. Dzięki mosiężnej obudowie i ocynkowanej powierzchni element zachowuje stabilność w instalacji wody pitnej, a prosta budowa ogranicza potrzebę konserwacji.
