Zawór bezpieczeństwa Prescomano 1/2" 2,5 bar? 27687

Zawór bezpieczeństwa kątowy do centralnego ogrzewania i chłodzenia

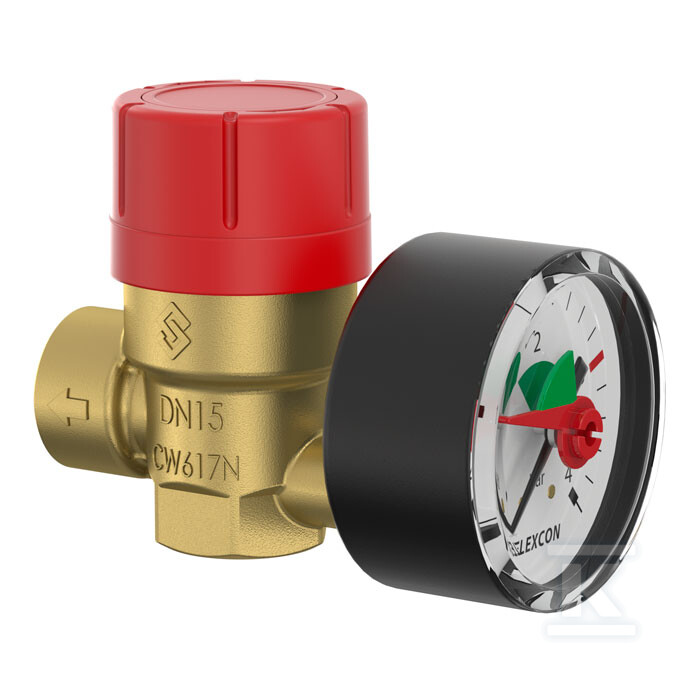

Zawór bezpieczeństwa Prescomano 1/2" z nastawą 2,5 bar to kątowe rozwiązanie do zabezpieczania zamkniętych instalacji grzewczych i chłodniczych. Kąt urządzenia wynosi 90°. Obudowa jest mosiężna z mosiądzu odpornego na odcynkowanie DZR. Uszczelnienie to kauczuk etylenowo-propylenowo-dienowy EPDM, zastosowano uszczelnienie mieszka.

Konstrukcja i materiały

Obudowa wykonana jest z mosiądzu DZR w stanie surowym. Uszczelnienie zaworu to wysokiej jakości kauczuk EPDM, odporny termicznie do 140 °C w szczycie obciążenia, z twardością dopasowaną do nastawy ciśnienia. Konstrukcja kątowa z kątem urządzenia 90° i kątem trzpienia 180°. Długość robocza połączeń wynosi 26,5 mm dla strony 1/2" i 34,5 mm dla strony 3/4". Średnica zewnętrzna rury połączenia 1 wynosi 21,3 mm. Wysokość zaworu to 74 mm, masa ok. 0,224 kg.

Parametry pracy i zakres tolerancji

Zawór przeznaczony jest do pracy ciągłej w zakresie średniej temperatury 0 ... 120 °C, z chwilowym szczytem do 140 °C. Maksymalne ciśnienie robocze przy 20 °C to 10 bar, klasa ciśnienia urządzenia PN 16. Nastawa ciśnienia przelewowego wynosi 2,35 ... 2,65 bar przy tolerancji -5% do +5% na ciśnienie nastawy. Impulsowy charakter pracy zapewnia pełny odrzut powietrza przy osiągnięciu ciśnienia otwarcia powiększonego o ok. 20%. Urządzenie nadaje się do instalacji grzewczych i chłodniczych, dopuszczalne jest dodanie glikolu na bazie glikolu do 50%. Nie jest przeznaczone do ogrzewania solarnego ani do ciepłej wody użytkowej.

Montaż i zastosowanie praktyczne

Połączenie 1 to gwint wewnętrzny gazowy walcowy BSPP-G ISO 228-1 o średnicy nominalnej 1/2 cala, połączenie 2 to gwint wewnętrzny BSPP-G o średnicy nominalnej 3/4 cala. Wszystkie zawory przechodzą fabryczną kontrolę.
