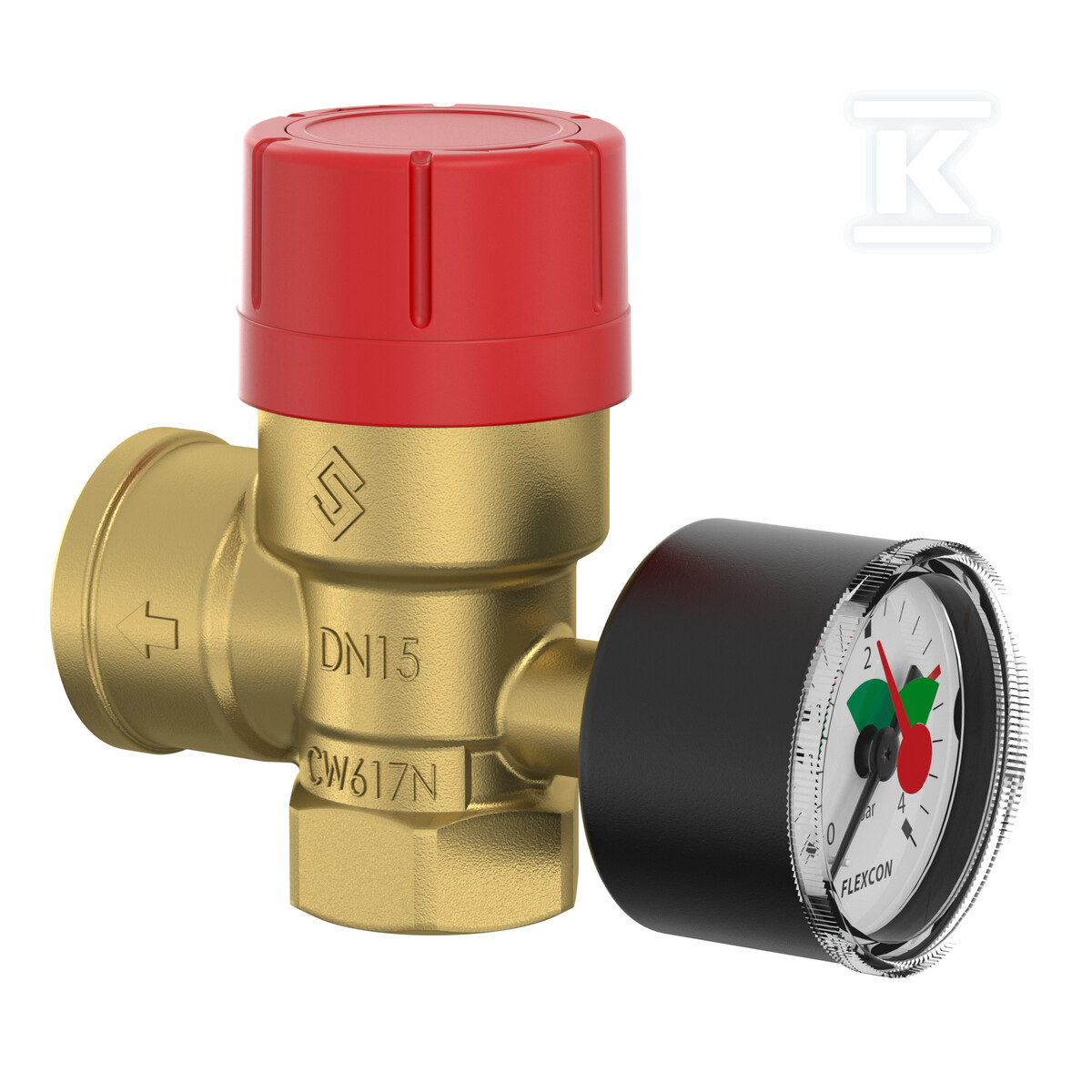

Zawór bezpieczeństwa Prescomano 1/2" NF? 27684

Zawór bezpieczeństwa kątowy do instalacji grzewczych i chłodniczych

Zawór bezpieczeństwa Prescomano 1/2" NF to kątowe rozwiązanie do zabezpieczania instalacji grzewczych i chłodniczych przed nadmiernym wzrostem ciśnienia. Model o kącie urządzenia 90° i kącie trzpienia 180° pozwala na montaż w ograniczonej przestrzeni, a podwójne gwinty wewnętrzne BSPP-G ISO 228-1 1/2 cala ułatwiają podłączenie w układzie prostym lub rozgałęzionym. Przeznaczony jest do pracy ciągłej i sprawdza się tam, gdzie wymagana jest certyfikowana ochrona z tolerancją ciśnienia przelewowego 3 ... 3,3 bar, typowo 3 bar.

Konstrukcja z mosiądzu DZR i uszczelnienie EPDM

Obudowa wykonana jest z mosiądzu odpornego na odcynkowanie DZR, w stanie surowym, co ogranicza ryzyko korozji w instalacjach z wodą grzewczą i czynnikami chłodniczymi. Uszczelnienie z kauczuku monomerycznego etylen-propylen-dien EPDM oraz obecność uszczelnienia mieszka zwiększają szczelność przy wielokrotnych otwarciach i zamykaniach. Klasa ciśnienia urządzenia PN 16 i maksymalne ciśnienie robocze 10 bar przy 20 °C dają zapas bezpieczeństwa w typowych układach grzewczych i chłodniczych. Wysokość 69 mm i kompaktowe długości połączeń 21,5 mm oraz 28,5 mm ułatwiają zabudowę przy zaworach i armaturze.

Parametry pracy i zakres ciśnienia

Zawór pracuje w zakresie temperatur -10 °C do 120 °C, a średnia temperatura pracy ciągłej wynosi 0 ... 120 °C z chwilowym szczytem do 140 °C. Ciśnienie przelewowe ustawione jest na 3 ... 3,3 bar, przy tolerancji -5% do +5% na ciśnienie nastawy, a dla wersji certyfikowanych NF dopuszczalna jest tolerancja -0% do +10%. Dzięki temu urządzenie reaguje przewidywalnie przy przekroczeniu dopuszczalnego ciśnienia i odprowadza nadmiar czynnika, chroniąc wymienniki, grzejniki i pompy. Nie jest przeznaczony do ogrzewania solarnego ani do ciepłej wody użytkowej, natomiast dopuszczone jest zastosowanie w instalacjach chłodniczych i grzewczych.

Montaż kątowy i kompatybilność połączeń

Oba połączenia mają średnicę nominalną 1/2 cala 15 z gwintem wewnętrznym gazowym walcowym BSPP-G ISO 228-1. Długość robocza połączenia 1 to 21,5 mm przy średnicy zewnętrznej rury 21,3 mm, a połączenia 2 to 28,5 mm, co ułatwia dopasowanie do standardowych rur i kształtek. Kątowy układ 90° pozwala na prowadzenie przewodu wzdłuż ściany lub podłączenie w ciasnych wnękach rozdzielaczy. Montaż jest prosty dla instalatora, a dla użytkownika końcowego oznacza cichą i bezobsługową pracę zabezpieczenia przez cały sezon grzewczy i chłodniczy.
