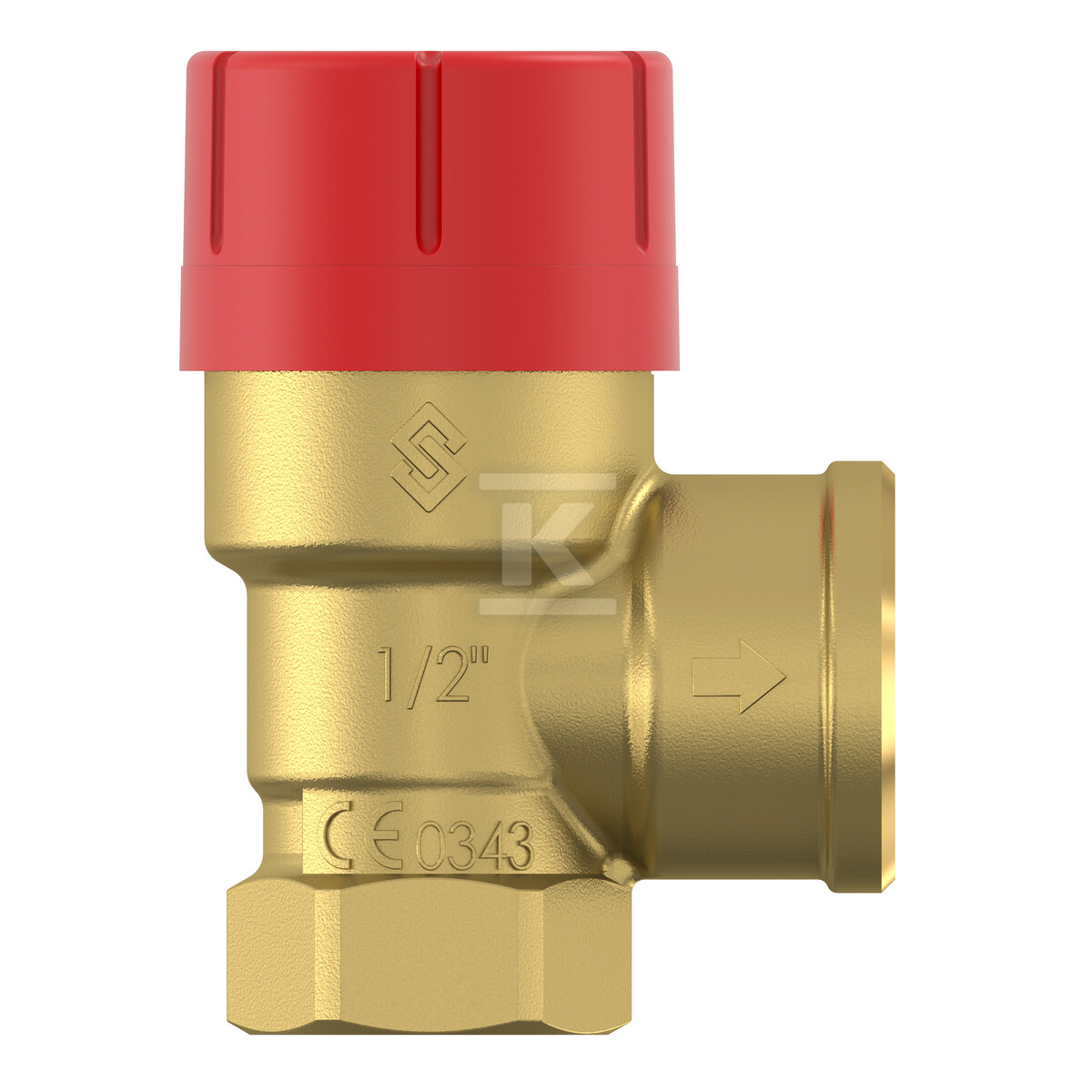

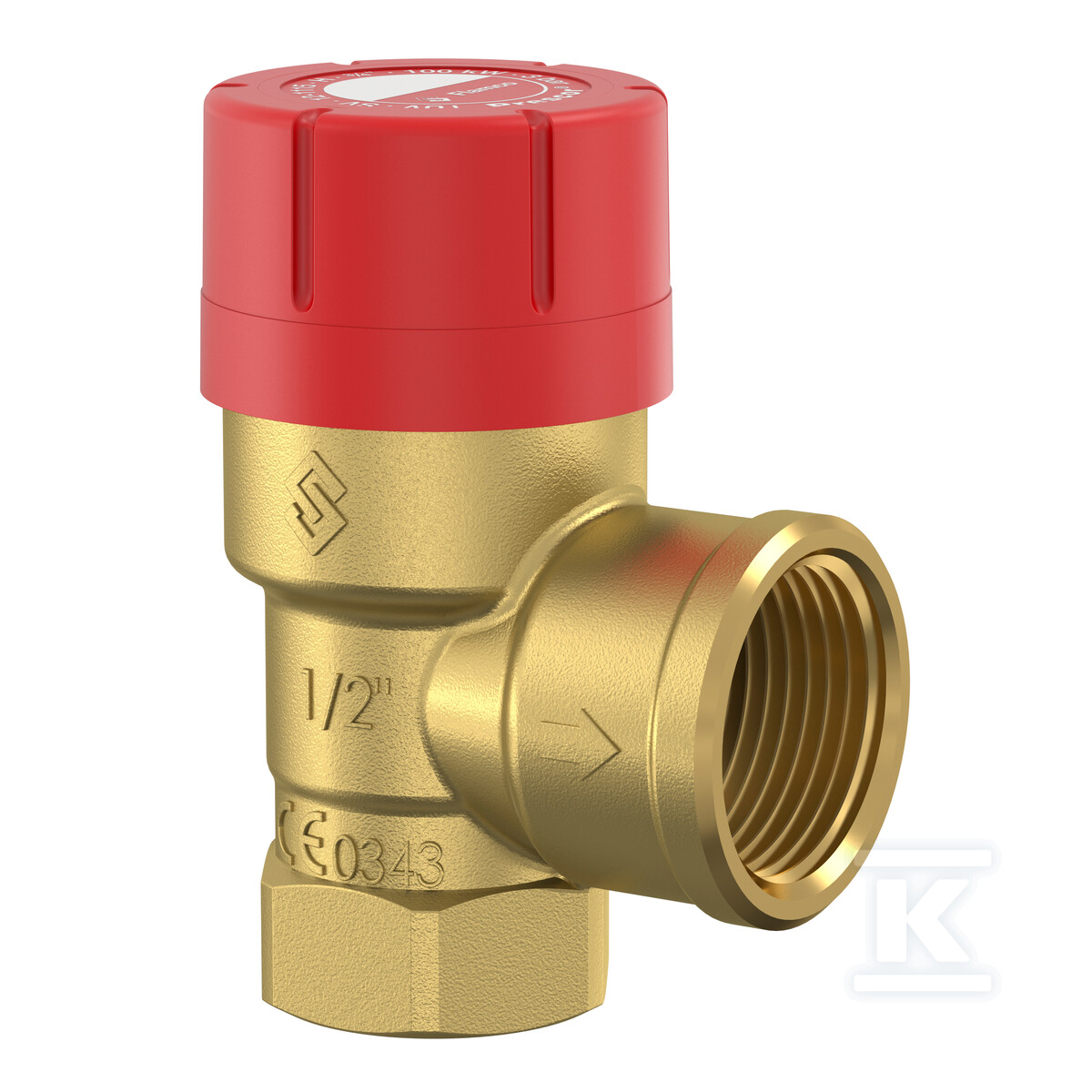

Zawór bezpieczeństwa Prescor 1/2" 2,5 bar? 27630

Zabezpieczenie ciśnieniowe instalacji grzewczych i chłodniczych

Zawór bezpieczeństwa kątowy o nastawie 2,5 bar chroni instalację przed nadmiernym wzrostem ciśnienia, otwierając się automatycznie i odprowadzając nadmiar czynnika. Przeznaczony jest do pracy ciągłej w systemach grzewczych i chłodniczych, z możliwością stosowania mieszanek z glikolem do 50%. Konstrukcja zgodna z wytycznymi TRD i oznakowana CE zgodnie z dyrektywą PED 2014/68/EU zapewnia przewidywalną pracę w instalacjach o mocy do 50 kW przy nastawie 2,5 bar.

Budowa i materiały

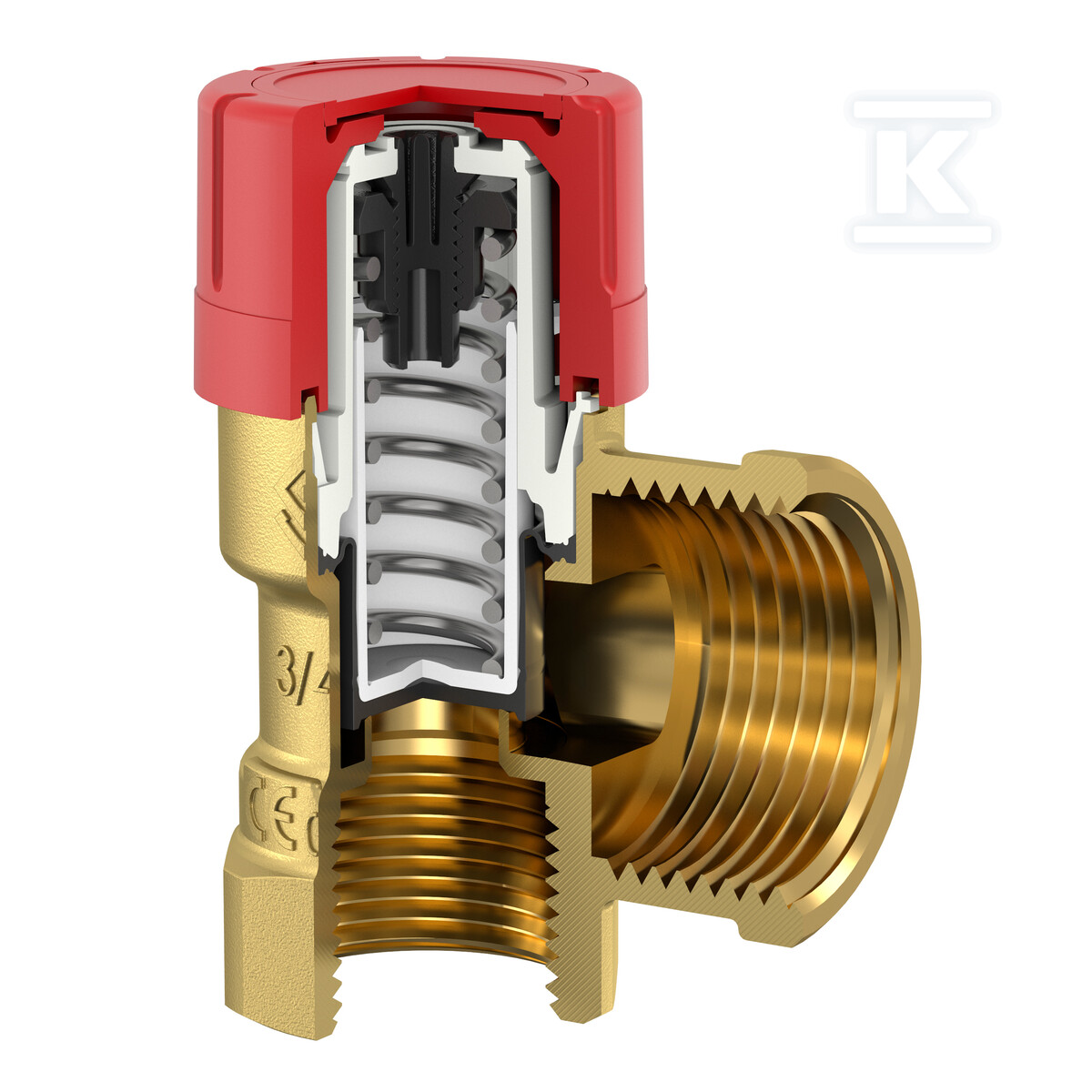

Obudowa wykonana jest z mosiądzu odpornego na odcynkowanie DZR, w stanie surowym bez dodatkowego zabezpieczenia powierzchni. Materiał zapewnia odporność na korozję w typowych mediach grzewczych i chłodniczych. Uszczelnienie wykonano z kauczuku monomerycznego etylenowo-propylenowo-dienowego EPDM, a konstrukcja z uszczelnieniem mieszka ogranicza przecieki wzdłuż trzpienia i wydłuża żywotność przy wielokrotnych otwarciach. Kąt urządzenia 90 ° i kąt trzpienia 180 ° ułatwiają montaż w ograniczonej przestrzeni, a połączenie kątowe pozwala na kompaktowe poprowadzenie odpływu.

Parametry pracy i zabezpieczenie

Zawór otwiera się w zakresie ciśnienia przelewowego 2,35 ... 2,65 bar, co odpowiada tolerancji -5% do +5% na nastawę 2,5 bar. Maksymalne ciśnienie robocze przy 20 °C wynosi 10 bar, a klasa ciśnienia urządzenia i kołnierza to PN 16. Praca ciągła możliwa jest w zakresie temperatur od -10 °C do 120 °C, ze szczytową odpornością do 140 °C. Dzięki temu urządzenie sprawdza się w instalacjach z okresowymi wzrostami temperatury. Dopuszczalne jest stosowanie płynów z dodatkiem glikolu do 50%, co jest istotne w systemach zabezpieczonych przed zamarzaniem.

• uszczelnienie mieszka ogranicza ryzyko kapania po zamknięciu
• mosiądz DZR ogranicza kruche pękanie w obecności wody z niską zawartością tlenu
• zgodność z PED 2014/68/EU i wykonanie wg TRD

Montaż i zastosowanie

Połączenie 1 to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1 o średnicy nominalnej 1/2 cala, z długością połączenia 26,5 mm i średnicą zewnętrzną rury 21,3 mm. Połączenie 2 to gwint wewnętrzny cylindryczny BSPT-Rp 3/4 cala z długością połączenia 34,5 mm. Wysokość urządzenia to 75 mm, a wymiary robocze pozwalają na montaż w standardowych rozdzielaczach i kotłowniach. Zawór przeznaczony jest do instalacji grzewczych i chłodniczych, nie jest przeznaczony do ciepłej wody użytkowej ani do instalacji solarnych. Praca ciągła i stabilna charakterystyka przelewowa sprawiają, że instalator może liczyć na przewidywalne zabezpieczenie, a użytkownik na ograniczenie ryzyka uszkodzeń instalacji przy nagłych wzrostach ciśnienia.
