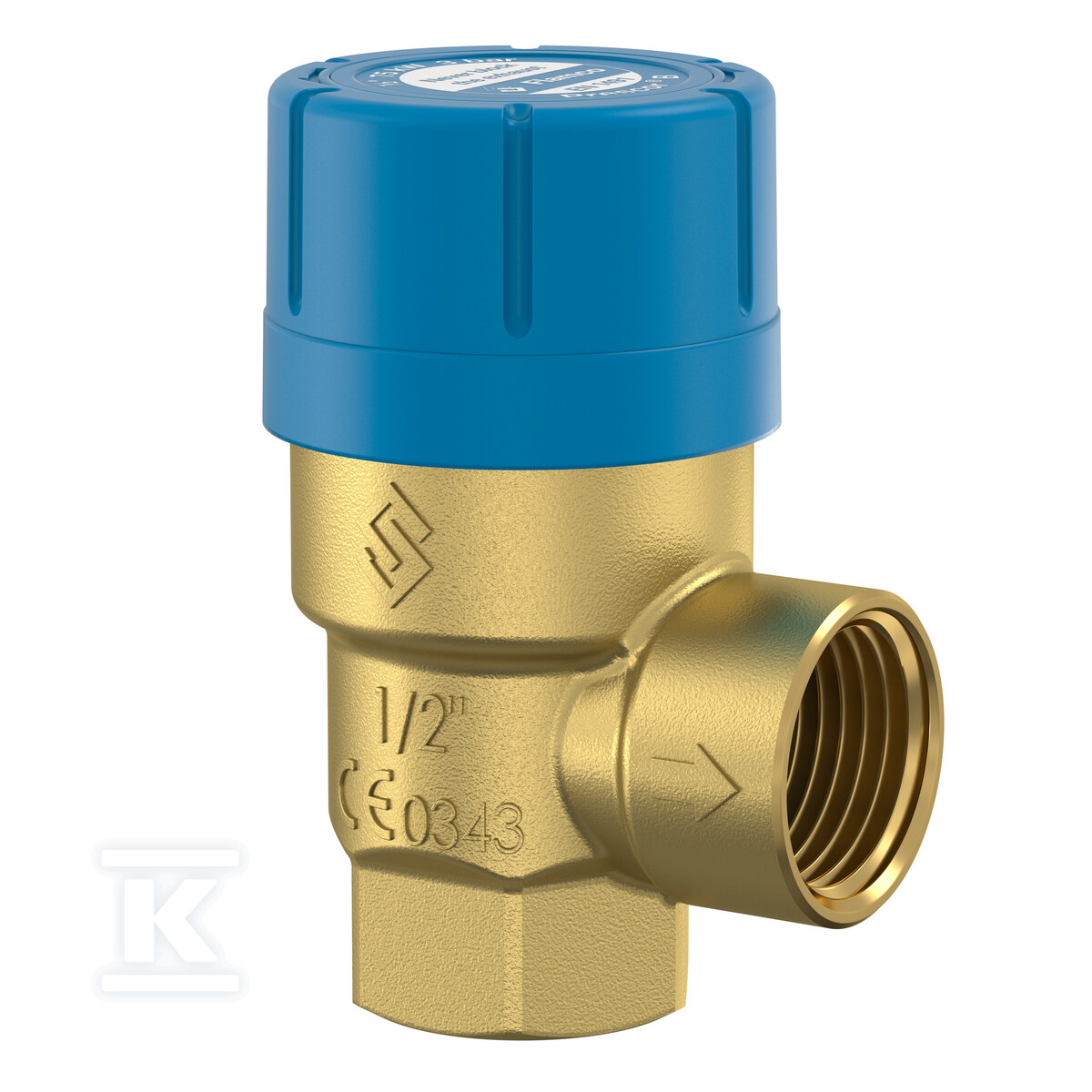

Zawór bezpieczeństwa Prescor B 1/2" 7 bar? 27103

Zawór bezpieczeństwa kątowy do podgrzewaczy wody i instalacji wody pitnej

Zawór kątowy z gwintem Rp 1/2" przeznaczony jest do ochrony podgrzewaczy wody i instalacji wody pitnej przed nadciśnieniem. W momencie osiągnięcia nastawy ciśnienie zaczyna być odprowadzane, a przy gwałtownym wzroście ciśnienia zawór otwiera się w pełni, zapewniając dużą zdolność odprowadzania. Konstrukcja siedziska i specjalnie dobrana twardość uszczelnienia pozwalają uzyskać szczelne zamknięcie w stanie spoczynku i jednocześnie dużą przepustowość w czasie odprowadzania.

Budowa i materiały

Obudowa wykonana jest z mosiądzu odpornego na odcynkowanie DZR, w stanie surowym, co zapewnia trwałość w kontakcie z wodą pitną i ciepłą wodą. Uszczelnienie wykonano z kauczuku monomerycznego etylenowo-propylenowo-dienowego EPDM, bez silikonu, a uszczelnienie mieszka dodatkowo chroni przed przeciekami. Połączenia 1 i 2 to gwint wewnętrzny cylindryczny BSPT-Rp zgodny z ISO 7-1 / EN 10226-1, średnica nominalna 1/2 cala, 15. Kąt urządzenia wynosi 90 °, a kąt trzpienia 180 °, co ułatwia montaż w ograniczonej przestrzeni. Wysokość wynosi 69 mm, długość robocza połączenia 1 to 23,5 mm przy średnicy zewnętrznej rury 21,3 mm, a długość robocza połączenia 2 to 30,5 mm. Klasa ciśnienia urządzenia PN 16.

Zasada działania i zakres zastosowania

Zawór pracuje w trybie ciągłym i jest przeznaczony do ciepłej wody. Zakres średniej temperatury pracy ciągłej to 0 ... 95 °C, a szczytowe obciążenie sięga 140 °C. Maksymalne ciśnienie robocze przy 20 °C wynosi 10 bar. Ciśnienie przelewowe ustawione jest w zakresie 6,5 ... 7,2 bar, co odpowiada nastawie 7 bar. Dzięki efektowi „pop” zawór uzyskuje wysoką zdolność odprowadzania przy nagłym wzroście ciśnienia. Nie jest przeznaczony do ogrzewania solarnego, instalacji grzewczych ani chłodniczych. Odprowadzanie można ograniczyć przez zastosowanie odpowiednio dobranego naczynia przeponowego do systemów sanitarnych.

Zgodność, montaż i warunki pracy

Zawór spełnia wymagania dyrektywy PED 2014/68/EU oraz normy EN 12516-3. Sprężyna ze stali antykorozyjnej utrzymuje nastawę ciśnienia z dużą dokładnością. Gwinty Rp 1/2" umożliwiają bezpośrednie połączenie z podgrzewaczem lub armaturą instalacji wody pitnej. Kątowa budowa z prostym przejściem 90 ° pozwala na montaż w układach, w których liczy się zwarta zabudowa.
