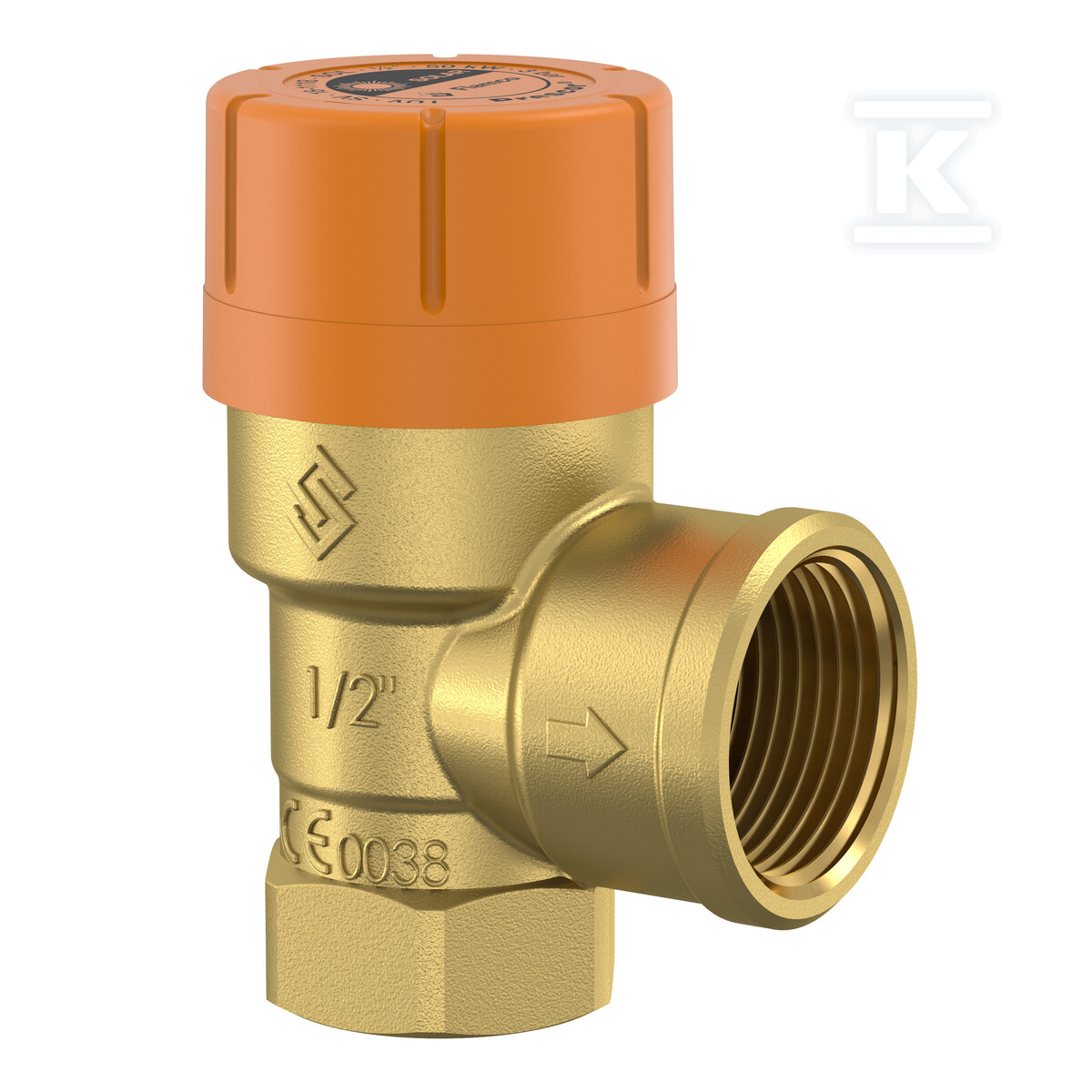

Zawór bezpieczeństwa Prescor Solar 3/4" 8 bar? 28317

od 1 szt.151,98 zł
brutto / szt.
na zamówienie
Marka FLAMCO
Indeks Onninen:CZK434
Indeks producenta:28317
EAN:8712874283176
Opakowania zbiorcze:1 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Ciśnienie przelewowe: 7.5 ... 8.2 bar
Długość połączenia 1: 29.5 mm
Długość połączenia 2: 36.5 mm
Długość robocza połączenia 1: 29.5 mm
Długość robocza połączenia 2: 36.5 mm
Do ciepłej wody: nie
Do instalacji chłodniczych: tak
Do instalacji grzewczych: tak
Do ogrzewania solarnego: tak
Do pracy ciągłej: tak
Gatunek materiału: CuZn40Pb2 (CW617N)
Kąt trzpienia: 180 °
Kąt urządzenia: 90 °
Klasa ciśnienia kołnierza: PN 16
Klasa ciśnienia urządzenia: PN 16
Maks. temperatura medium (ciągła): 160 °C
Maksymalne ciśnienie robocze przy 20°C: 10 bar
Materiał korpusu: Mosiądz
Materiał obudowy: Mosiądz
Minimalna temperatura medium (ciągła): -30 °C
Średnia temperatura (praca ciągła): 0 ... 160 °C
Średnica nominalna połączenia 1: 3/4 cala (20)
Średnica nominalna połączenia 2: 3/4 cala (20)
Średnica zewnętrzna rury połączenia 1: 26.7 mm
Uszczelnienie mieszka: tak

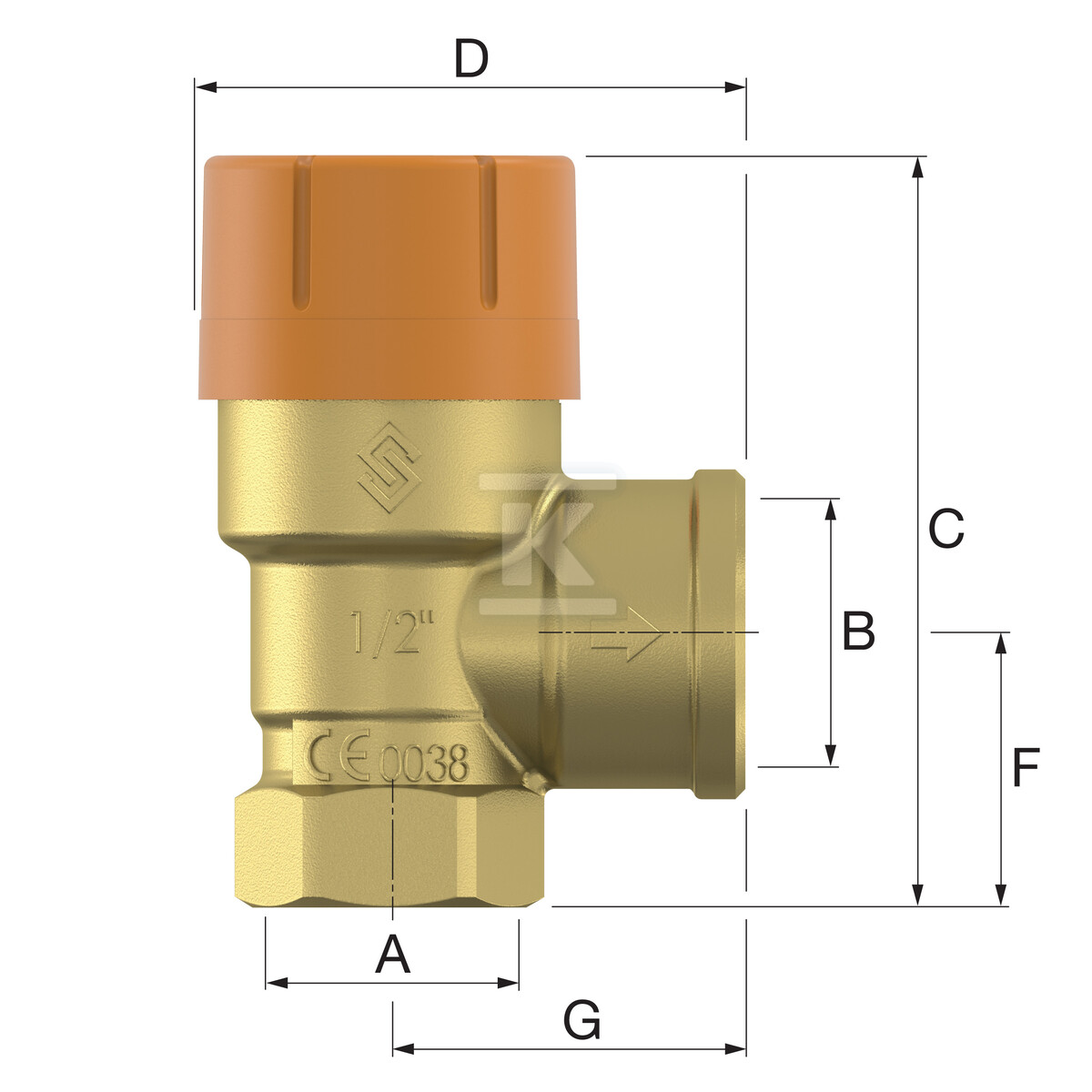

Wysokość: 77 mm
Zabezpieczenie powierzchni: Stan surowy

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,06 m / 0,08 m / 0,042 m / 0,215 kg
Kod celny:84814090

Zawór bezpieczeństwa Prescor Solar 3/4" 8 bar? 28317

Zabezpieczenie ciśnieniowe dla instalacji solarnych i grzewczych

Zawór bezpieczeństwa kątowego typu Prescor Solar przeznaczony jest do odprowadzania nadmiaru ciśnienia w obiegach solarnych, grzewczych i chłodniczych. Reaguje przy ciśnieniu przelewowym 7,5 ... 8,2 bar, co pozwala utrzymać bezpieczne warunki pracy kolektorów i wymienników bez ryzyka uszkodzenia instalacji. Praca ciągła w zakresie średniej temperatury 0 ... 160 °C sprawia, że urządzenie sprawdza się w układach z wysoką temperaturą czynnika solarnego, a jednocześnie zachowuje stabilność przy rozruchu i stanach przejściowych.

Konstrukcja kątowa z kątem urządzenia 90° i kątem trzpienia 180° ułatwia montaż w ograniczonej przestrzeni rozdzielnicy lub przy zbiorniku, a uszczelnienie mieszka ogranicza ryzyko przecieków wzdłuż trzpienia przy wielokrotnych otwarciach.

Konstrukcja kątowa i materiały

Obudowa wykonana jest z mosiądzu gatunku CuZn40Pb2, CW617N, w stanie surowym. Materiał zapewnia dobrą odporność na korozję w typowych instalacjach grzewczych i solarnych oraz pozwala na pracę pod klasą ciśnienia PN 16. Uszczelnienie wykonano z kauczuku monomerycznego etylen-propylen-dien, EPDM, który zachowuje elastyczność w szerokim zakresie temperatur roboczych.

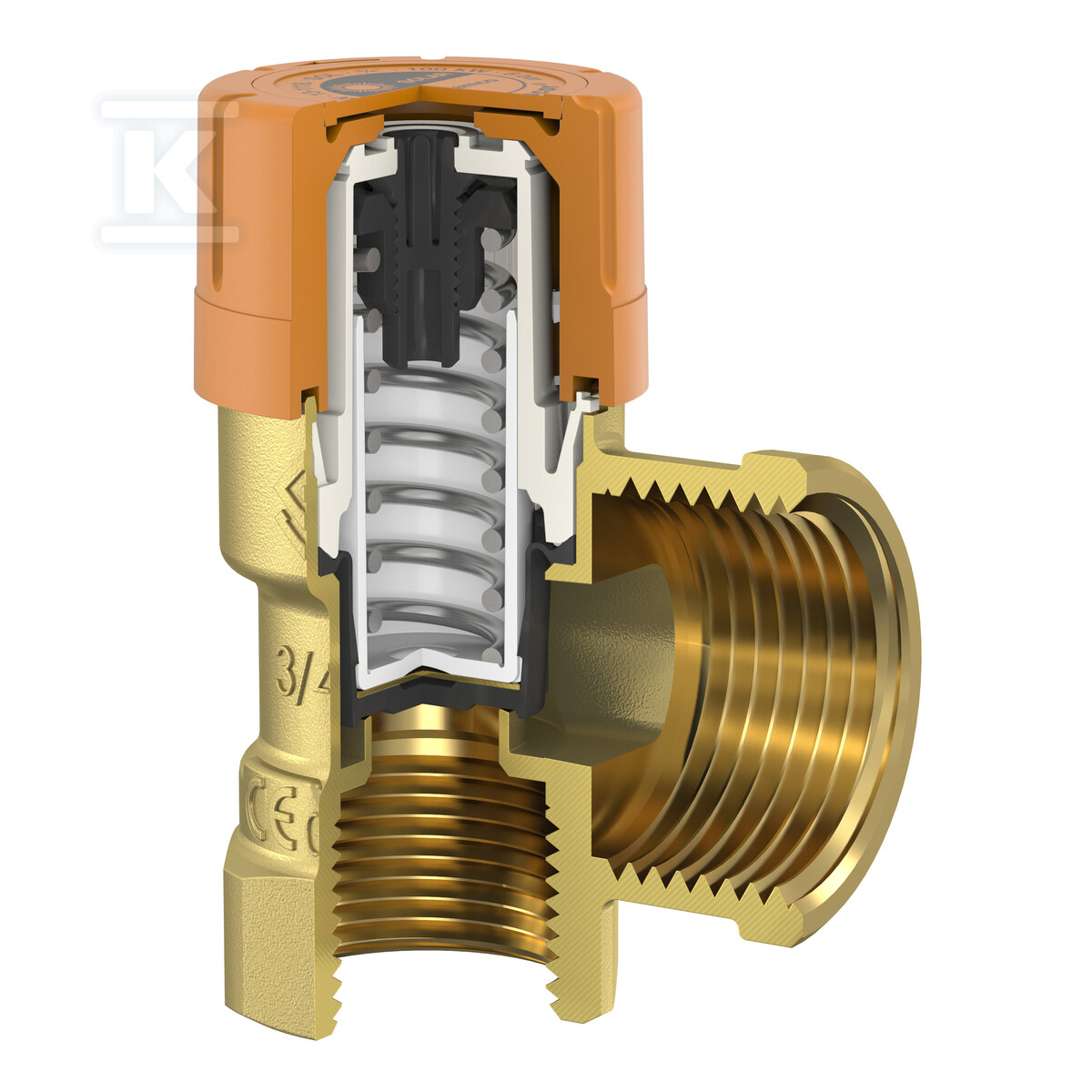

Uszczelnienie mieszka dodatkowo chroni połączenie trzpienia z korpusem, co przekłada się na długą szczelność przy cyklicznych zmianach ciśnienia. Wysokość urządzenia 77 mm i kompaktowe wymiary połączeń pozwalają na zabudowę w standardowych rozdzielniach bez konieczności dodatkowych przejściówek.

Zakres pracy i parametry bezpieczeństwa

Urządzenie jest przystosowane do pracy ciągłej. Maksymalne ciśnienie robocze przy 20 °C wynosi 10 bar, a klasa ciśnienia urządzenia i kołnierza to PN 16. Zakres otwarcia 7,5 ... 8,2 bar zapewnia szybką reakcję na wzrost ciśnienia w instalacji solarnej, jednocześnie tolerując krótkotrwałe fluktuacje przy nagrzewaniu.

Zastosowanie jest zgodne z ogrzewaniem solarnym i instalacjami grzewczymi oraz chłodniczymi. Zawór nie jest przeznaczony do ciepłej wody użytkowej. Średnia temperatura pracy ciągłej 0 ... 160 °C pokrywa typowe warunki pracy płynów solarnych i glikolowych w układach zamkniętych.

Montaż i kompatybilność połączeń

Oba połączenia mają średnicę nominalną 3/4 cala, 20, z gwintem wewnętrznym cylindrycznym BSPT-Rp zgodnym z ISO 7-1 / EN 10226-1. Długość połączenia 1 wynosi 29,5 mm przy długości roboczej 29,5 mm i średnicy zewnętrznej rury połączenia 1 26,7 mm. Połączenie 2 ma długość 36,5 mm przy identycznej długości roboczej 36,5 mm.

Kątowe ułożenie 90° pozwala na prowadzenie przewodu wzdłuż ściany lub pod kątem do zaworu zwrotnego i naczynia przeponowego. Gwinty wewnętrzne ułatwiają bezpośrednie przykręcenie rur miedzianych lub elementów instalacji z odpowiednim uszczelnieniem.
