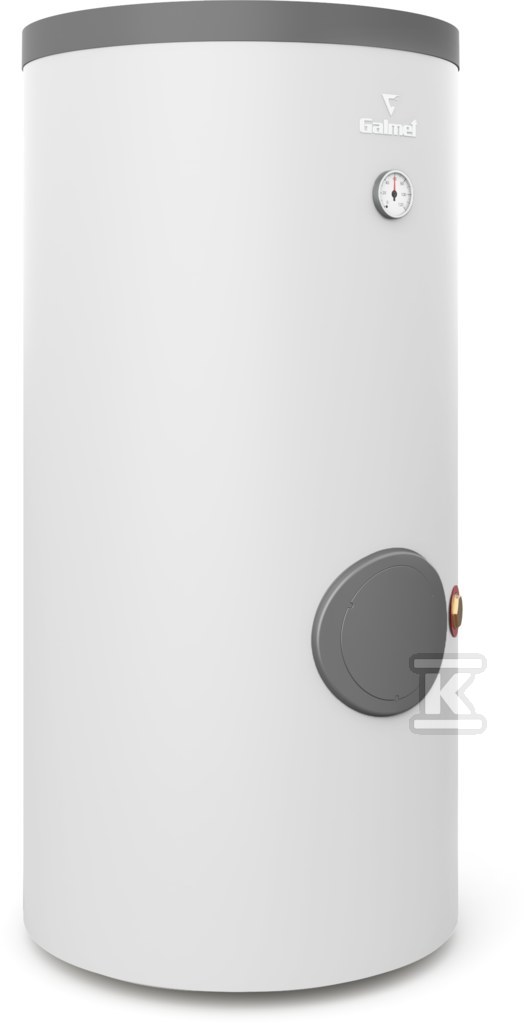

Wymiennik SGW(S)B Maxi Plus 300 em, 2w, 0.9 / 2.2m2 do pomp ciepła, poliuretan, skay biały 26-309570N

Pionowy wymiennik biwalentny 300 l z dwiema wężownicami spiralnymi do pompy ciepła

Pionowy, stojący wymiennik emaliowany SGW(S)B Maxi Plus 300 l służy do podgrzewania i magazynowania wody użytkowej w instalacjach z pompą ciepła oraz z dodatkowym źródłem ciepła. Dwie wężownice spiralne Maxi zwijane na dwóch średnicach pozwalają na jednoczesną pracę z pompą ciepła i z kotłem, kolektorem słonecznym lub innym źródłem. Górna wężownica przeznaczona do pompy ciepła ma powierzchnię 2,2 m2, dolna do drugiego źródła 0,9 m2. Rozwiązanie sprawdza się w domach jednorodzinnych i w małych obiektach usługowych, gdzie wymagana jest stabilna dostawa c.w.u. przy zachowaniu elastyczności doboru źródła.

Konstrukcja zbiornika i ochrona przed korozją

Zbiornik wykonano ze stali i zabezpieczono emalią ceramiczną nakładaną metodą na mokro. Wewnętrzne powierzchnie wężownic objęte są tą samą ochroną. Dodatkowo zastosowano dwie anody magnezowe: górna 38 x 600 mm na korku 5/4" w górnej dennicy oraz dolna 38 x 200 mm na śrubie M8 w otworze rewizyjnym. Budowa pozwala na montaż dodatkowego źródła ciepła w postaci kompletu elektrycznego na flanszy O 180 mm w otworze rewizyjnym lub na korku 6/4".

Wymiary zewnętrzne to wysokość 1615 mm, średnica zewnętrzna zbiornika 670 mm, głębokość 670 mm. Wewnętrzna średnica zbiornika wynosi 550 mm. Masa netto to ok. 144 kg. Przyłącza wężownic to Gw 5/4", przyłącza ciepłej i zimnej wody to Gw 1", mufa cyrkulacyjna Gw 3/4", osłona czujnika 3/8". Regulowane nóżki poziomujące ułatwiają stabilne ustawienie na posadzce, a lekka obudowa z tworzywa typu skay ułatwia transport na miejsce montażu.

Wymiana ciepła i elastyczność instalacji

Dwie wężownice spiralne dają niezależne obwody grzewcze. Powierzchnia wymiennika do pompy ciepła 2,2 m2 i do drugiego źródła 0,9 m2 przekłada się na moc wymiennika do pompy ciepła ok. 22,5 kW przy warunkach 50/10/45°C oraz moc do kolektora słonecznego ok. 26 kW przy 80/10/45°C. Pojemność wodna wężownic to 15,4 l dla górnej i 8 l dla dolnej. Zapotrzebowanie na wodę grzewczą z kotła c.o. wynosi 1,6 m3/h dla obu obwodów.

Układ przyłączy rozmieszczono na wysokości:

• dopływ zimnej wody Gw 1" na wysokości 130 mm,
• odpływ wody do kolektora słonecznego Gw 5/4" na wysokości 240 mm,
• osłona czujnika I O 3/8" na wysokości 445 mm,
• dopływ gorącej wody z kolektora słonecznego Gw 5/4" na wysokości 560 mm,
• odpływ wody do c.o. Gw 5/4" na wysokości 650 mm,
• osłona czujnika II O 3/8" na wysokości 1020 mm,
• cyrkulacja Gw 3/4" na wysokości 1130 mm,
• dopływ gorącej wody z c.o. Gw 5/4" na wysokości 1340 mm,
• odpływ c.w.u. Gw 1" na wysokości 1445 mm.

Taki rozkład ułatwia instalatorowi podłączenie pompy ciepła, drugiego źródła i cyrkulacji bez dodatkowych kolanek i przedłużek.

Izolacja, obudowa i warunki pracy

Ocieplenie zapewnia twarda pianka poliuretanowa oraz miękka folia PVC w kolorze białym. Zewnętrzną osłonę stanowi skay biały, co w połączeniu z pianką ogranicza straty ciepła i utrzymuje temperaturę wody w zasobniku. Klasa efektywności energetycznej ErP to B dla wersji z pianką poliuretanową.

Parametry pracy:

• maksymalne ciśnienie pracy zbiornika 1 MPa,
• maksymalne ciśnienie pracy wymiennika 1,6 MPa,
• maksymalna temperatura pracy zbiornika 95°C,
• maksymalna temperatura pracy wymiennika 110°C.

Pojemność magazynowa deklarowana to 300 l, pojemność użytkowa wg danych producenta ok. 293 l. Producent udziela 60 miesięcy gwarancji przy zachowaniu warunków karty gwarancyjnej.
