Zestaw solarny Premium Maxi Plus dla 5-10 os. (5xKSG 21 Premium GT) 500 08-942055

Kompletny zestaw solarny do ogrzewania wody dla dużych gospodarstw

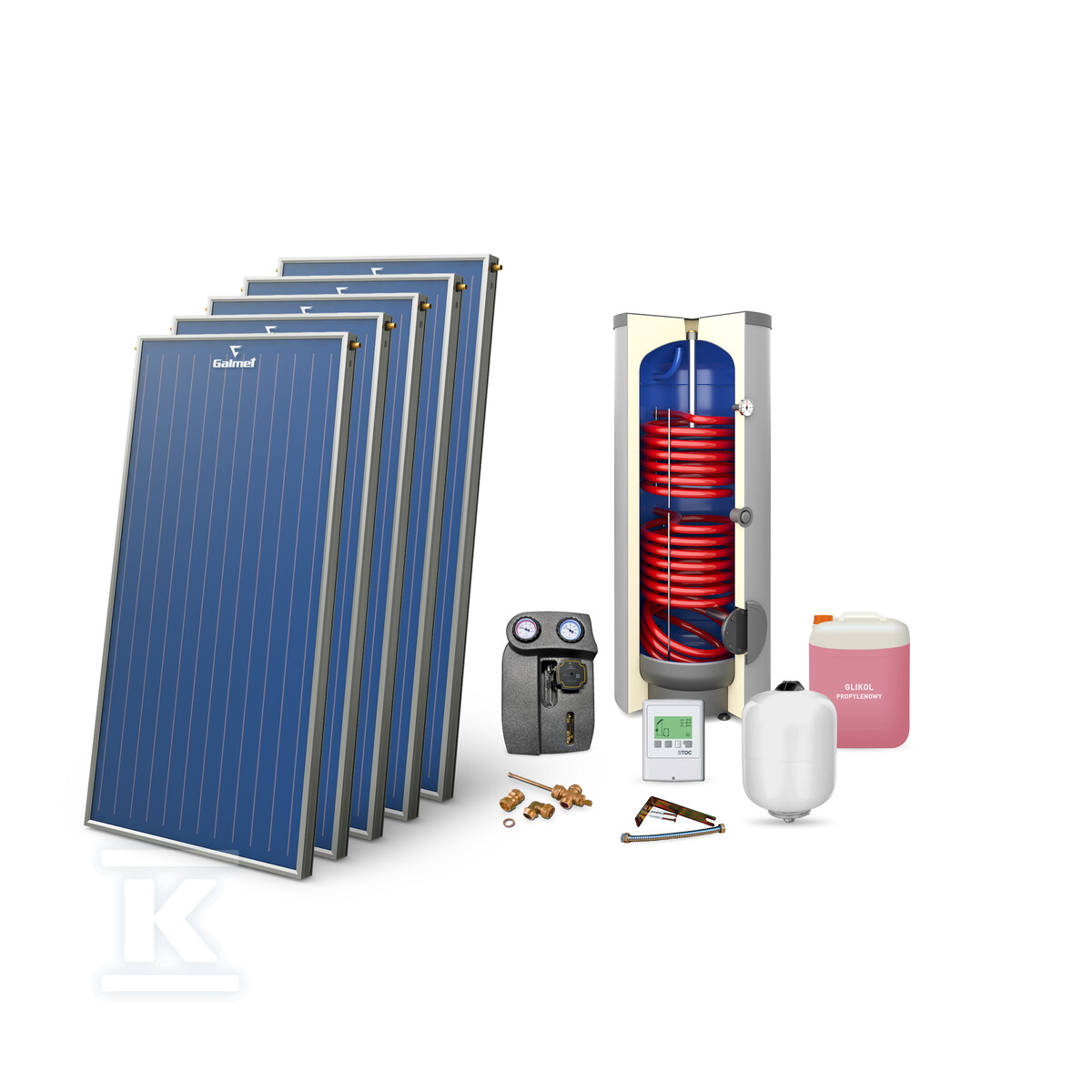

Zestaw solarny Premium Maxi Plus to kompletne rozwiązanie do przygotowania ciepłej wody użytkowej dla rodziny liczącej od 5 do nawet 10 osób. W skład zestawu wchodzi pięć płaskich kolektorów słonecznych KSG21 Premium GT o łącznej powierzchni brutto 10,5 m2 oraz pojemnościowy wymiennik c.w.u. Tower Biwal o pojemności 500 litrów z dwiema wężownicami spiralnymi - górną i dolną. Dzięki temu instalacja może jednocześnie korzystać z energii słonecznej i wspomagać się ciepłem z kotła centralnego ogrzewania lub grzałki elektrycznej.

Poza głównymi elementami zestaw zawiera wszystko, co potrzebne do uruchomienia instalacji: elektroniczną dwudrogową grupę pompową z separatorem powietrza, moduł sterujący STDC, naczynie wyrównawcze 50 litrów z zestawem podłączeniowym oraz pojemnik glikolu 20 litrów i komplet przyłączeniowy kolektorów z instalacją miedzianą.

Kolektory płaskie KSG21 Premium GT - najwyższa sprawność optyczna w Europie

Każdy z pięciu dostarczanych kolektorów wyposażony jest w całkowicie miedziany absorber z warstwą wysokoselektywną, połączony ultradźwiękowo z podwójną harfą złożoną z 12 rur miedzianych. Taka konstrukcja zapewnia maksymalne wykorzystanie energii promieniowania słonecznego - sprawność optyczna wynosi 82,9%, co jest najwyższym wynikiem w Europie i potwierdza certyfikat Solar Keymark. Producent udziela na sprawność kolektora słonecznego gwarancji przez okres 10 lat.

Absorber przekazuje ciepło do czynnika roboczego krążącego w obiegu solarnym. Górna warstwa kolektora to hartowana szyba pryzmatyczna antyrefleksyjna o przepuszczalności 96%, odporna na gradobicie - potwierdzono to testami wytrzymałościowymi. Rama aluminiowa dwuściankowa powstaje z jednego elementu i zapewnia podwyższoną izolację termiczną oraz sztywność całej konstrukcji. Izolacja dolna wykonana jest z wysokiej jakości wełny solarnej.

Pojedynczy kolektor ma wymiary 2033 × 1033 × 83 mm i waży 37,5 kg. Powierzchnia czynna apertury wynosi 1,94 m2, a pojemność czynnika roboczego to 1,6 litra. Maksymalne ciśnienie robocze to 0,6 MPa, a temperatura stagnacji osiąga 201°C.

Wymiennik biwalentny Tower Biwal - elastyczne zasilanie z wielu źródeł

Wymiennik SGW(S)B Tower Biwal o pojemności magazynowej 496 litrów stanowi centralny element systemu c.w.u. Dolna wężownica spiralna o powierzchni 2 m2 jest dedykowana bezpośrednio do kolektorów słonecznych - umieszczona w dolnej części zbiornika pozwala na najwyższą wydajność transferu ciepła. Nad nią znajduje się górna wężownica c.o. o powierzchni 1,1 m2, którą można podłączyć do kotła centralnego ogrzewania - skraca to czas nagrzewania wody przy dużym jednoczesnym poborze.

Zbiornik pokryty jest emalią ceramiczną EXTRA GLASS® nakładaną metodą „na mokro" na całej powierzchni wewnętrznej. Dodatkową ochronę antykorozyjną zapewniają dwie anody magnezowe; opcjonalnie można zamontować aktywną anodę tytanową nie wymagającą wymiany ani konserwacji. System RESIST-TECH® wydłuża żywotność zbiorników wyposażonych w grzałkę elektryczną nawet o 50% dzięki specjalnemu rezystorowi wyrównującemu potencjały elektromagnetyczne między anodą magnezową a grzałką.

Izolacja termiczna wykonana jest ze „sztywnej" pianki poliuretanowej - dzięki temu wymiennik długo utrzymuje temperaturę wody (praca przy temperaturze dochodzącej do 95°C i ciśnieniu roboczym sięgającym 1 MPa), co obniża koszty eksploatacji i zapewnia stały komfort poboru c.w.u. Wydajność dolnej wężownicy solarnej przy parametrach 70/10/45°C wynosi 1150 l/h przy mocy 48 kW, natomiast górna wężownica c.o. osiąga wydajność 630 l/h przy mocy 26,4 kW. Na wymiennik c.w.u. producent udziela gwarancji przez okres 60 miesięcy.

Wszystkie przyłącza hydrauliczne skupione są z tyłu urządzenia - ułatwia to montaż i poprawia estetykę instalacji. Na przedniej ścianie na wysokości wzroku znajduje się czytelny termometr do bieżącego nadzoru temperatury.

Wymiennik uzyskał klasę efektywności energetycznej ErP: B.

Sterowanie automatyczne

Moduł sterujący STDC to kompaktowy kontroler różnicowo-temperaturowy obsługujący 9 konfiguracji hydraulicznych - od prostych układów solarnych przez baseny po zasobniki i kotły na paliwo stałe. Sterowanie odbywa się za pomocą czterech klawiszy przez wielojęzyczne menu pełno-tekstowe z pomocnymi opisami oraz graficznymi animacjami na podświetlanym wyświetlaczu o rozdzielczości 128 × 64 piksele. Kontroler rejestruje statystyki ilości wyprodukowanego ciepła i godzin pracy systemu; dane utrzymywane są przez minimum dobę dzięki podtrzymaniu bateryjnemu zegara czasu rzeczywistego.

Do podłączenia służą dwa czujniki temperatury PT1000 oraz jedno wyjście z przekaźnikiem mechanicznym załącz-wyłącz.
