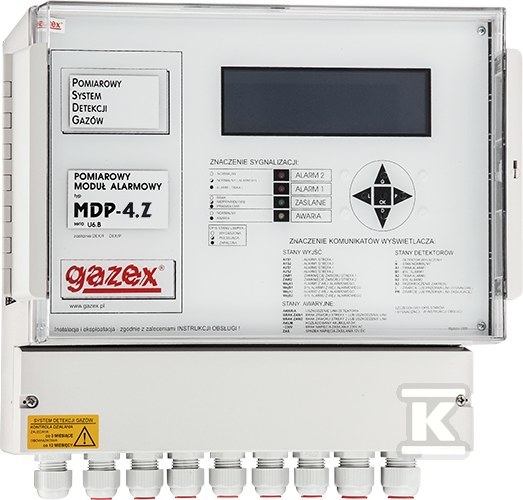

Moduł alarmowy pomiarowy MDP-4.Z/M 4 wejścia pomiarowe, zasilanie 230V z wewnętrznym podtrzymaniem akumulatorowym, port RS-485, 2 wyjścia do zaworu

Moduł alarmowy pomiarowy – niezawodna kontrola bezpieczeństwa instalacji gazowej

Ten moduł alarmowy, przeznaczony do współpracy z detektorami gazów GAZEX, stanowi kluczowy element systemu detekcji i zabezpieczeń w instalacjach gazowych. Urządzenie MDP-4.Z/M zapewnia ciągłą kontrolę i zasilanie do czterech detektorów, oferując kompleksową ochronę przed wyciekami i zagrożeniami. Moduł jest kompatybilny zarówno z detektorami pomiarowymi, jak i progowymi, co czyni go wszechstronnym rozwiązaniem dla różnych typów instalacji.

Funkcjonalność i zastosowanie

Moduł MDP-4.Z/M znajduje zastosowanie w Dwuprogowym Systemie Detekcji Gazów oraz w Aktywnym Systemie Bezpieczeństwa Instalacji Gazowej GX. Umożliwia monitorowanie stanu detektorów gazów typu DEX/P, DG/P, DEX/F, DEX/A, DG/F oraz DG.EN. Dzięki temu możliwe jest szybkie wykrywanie niebezpiecznych stężeń gazu i uruchomienie odpowiednich procedur alarmowych. Moduł może sterować dodatkowymi sygnalizatorami optycznymi i akustycznymi oraz współpracować z innymi urządzeniami poprzez wyjścia stykowe i port RS-485. Wersja z oznaczeniem „Z” umożliwia sterowanie zaworami odcinającymi, zapewniając dodatkowy poziom bezpieczeństwa.

Kluczowe cechy produktu

• Wszechstronna kompatybilność: Współpraca z detektorami pomiarowymi (4-20mA) i progowymi GAZEX oraz detektorami z wyjściem stykowym (przy użyciu koncentratorów K-8P/K-16P).
• Kontrola stanu detektorów: Monitorowanie prądu pobieranego przez detektory oraz stanu połączenia przewodowego – automatyczne odłączanie zasilania w przypadku awarii, bez wpływu na pozostałe urządzenia.
• Konfigurowalne poziomy alarmowe: Możliwość ustawienia dwóch poziomów alarmowych dla detektorów pomiarowych oraz dwóch dla progowych, a także stałego progu przekroczenia zakresu pomiarowego.
• Zaawansowane funkcje: Naliczanie średniej ważonej NDS i NDSCh dla gazów toksycznych, możliwość wyboru jednostek pomiarowych (%, %DGW, mA, ppm) oraz przypisanie detektorów do stref (S1/S2) dla niezależnego sterowania urządzeniami zewnętrznymi.
• Tryby pracy: „CICHA PRACA” (wyciszenie syreny), „TRYB SERWISOWY” (dezaktywacja wyjść) oraz „AUTO RESET” (automatyczne zerowanie stanów pamięci).
• Komunikacja RS-485: Umożliwia integrację z systemami sterowania budynkiem (MODBUS RTU) oraz wizualizację danych za pomocą oprogramowania MD16 View.
• Wbudowane zabezpieczenia: Wyjście awaryjne sygnalizujące uszkodzenia modułu lub linii połączeniowej.
• Niezawodność: Zasilanie 230V z wewnętrznym podtrzymaniem akumulatorowym gwarantuje ciągłość działania nawet w przypadku zaniku napięcia sieciowego.

Konstrukcja i montaż

Moduł MDP-4.Z/M charakteryzuje się solidną konstrukcją i łatwością montażu dzięki zdejmowanym, samo-zaciskającym się złączom przewodowym. Urządzenie jest przeznaczone do pracy w standardowych warunkach środowiskowych i spełnia obowiązujące normy bezpieczeństwa. Wewnętrzna pamięć modułu przechowuje 1600 ostatnich zdarzeń z informacją o czasie rozpoczęcia i zakończenia oraz źródle zdarzenia co ułatwia analizę potencjalnych problemów w przyszłości.
