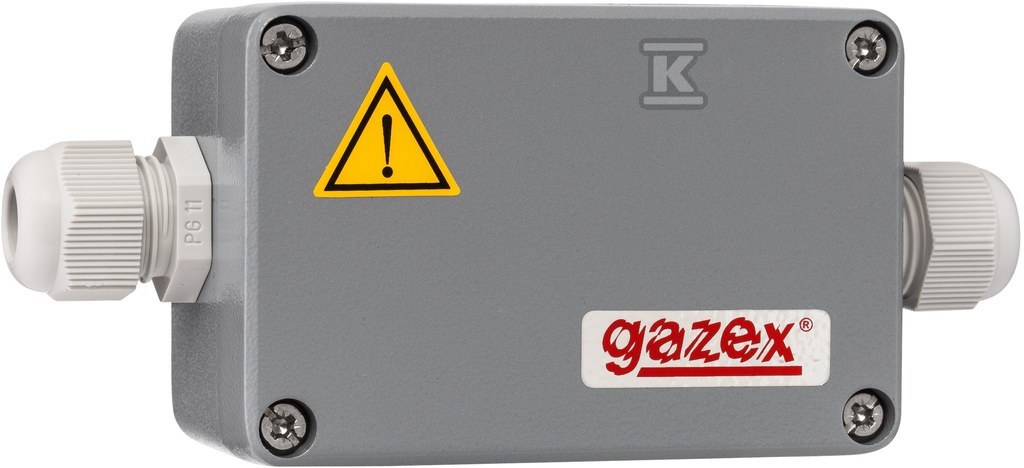

Moduł przyłączeniowy MDPL1 do DEX/P do łączenia DEX/P z obcymi systemami 4-20mA

Moduł przyłączeniowy do systemów 4-20mA

Ten moduł przyłączeniowy, oznaczony jako MDPL1, służy do integracji detektorów pomiarowych DEX/P z zewnętrznymi systemami wykorzystującymi standard sygnału 4-20mA. Umożliwia on efektywne połączenie detektorów GAZEX z istniejącą infrastrukturą pomiarową innych producentów.

Funkcjonalność i bezpieczeństwo

MDPL1 pełni rolę interfejsu, ograniczając jednocześnie moc i napięcie dostarczane do detektora DEX/P do bezpiecznych wartości zgodnych z normami ATEX (Pi = 2W, Ui = 15V). To kluczowe dla zachowania certyfikacji i bezpiecznej pracy w potencjalnie wybuchowych atmosferach. Moduł zapewnia nie tylko kompatybilność, ale i ochronę urządzenia pomiarowego.

• Sygnalizacja awarii: Wbudowany mechanizm sygnalizuje problemy z przewodem sygnałowym, informując o wartościach wykraczających poza zakres 0,5mA – 21mA. Pozwala to na szybką identyfikację i usunięcie usterek.
• Zasilanie: Moduł działa na napięciu 24V DC, co ułatwia integrację z większością systemów sterowania i pomiarowych.
• Wytrzymała konstrukcja: Metalowa obudowa zapewnia odporność mechaniczną i szczelność, gwarantując niezawodne działanie nawet w trudnych warunkach przemysłowych.
• Prosty montaż: Szybki i intuicyjny proces podłączenia minimalizuje czas instalacji i przestoju systemu.
• Jeden detektor na wejście: Moduł umożliwia podłączenie jednego detektora pomiarowego DEX/P do pojedynczego wejścia pomiarowego systemu.

Specyfikacja techniczna

Moduł MDPL1 charakteryzuje się kompaktowymi wymiarami (66 x 160 x 49 mm) co ułatwia jego montaż w ograniczonej przestrzeni. Posiada wyjście analogowe 4-20mA oraz wyjście sterujące awaryjne, zwiększając funkcjonalność systemu pomiarowego. Jest to solidne rozwiązanie dla instalatorów i użytkowników poszukujących niezawodnego interfejsu pomiędzy detektorami GAZEX a innymi systemami automatyki.
