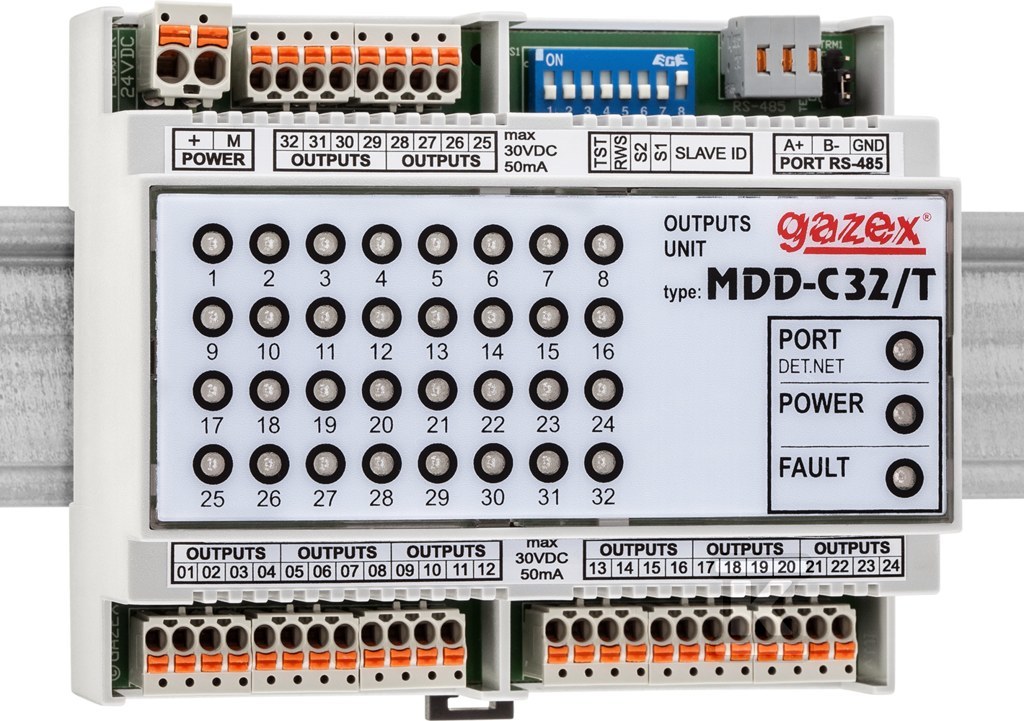

Moduł sterujący MDD-C32/T 32 wyj.typu OC (do przekaźników RM), TS35

Moduł sterujący MDD-C32/T to kluczowy element Cyfrowego Systemu Detekcji Gazów (CSDG) firmy GAZEX, przeznaczony do sterowania zewnętrznymi przekaźnikami, na przykład typu RM. Urządzenie oferuje 32 niezależne wyjścia typu OC, a stan każdego z nich jest wyraźnie sygnalizowany optycznie na przednim panelu – co ułatwia szybką identyfikację stanu alarmowego.

Ten moduł sterujący znajduje zastosowanie zarówno w profesjonalnych instalacjach detekcji gazów, jak i w systemach wymagających precyzyjnego sterowania urządzeniami zewnętrznymi. Komunikacja odbywa się za pomocą standardu przemysłowego RS-485 i protokołu MODBUS RTU, co zapewnia niezawodną wymianę danych z modułem nadrzędnym MDD-265/T. Port komunikacyjny jest galwanicznie izolowany, co zwiększa odporność na zakłócenia i zapewnia bezpieczeństwo systemu.

Funkcjonalność i elastyczność

MDD-C32/T wyróżnia się wszechstronnością dzięki czterem trybom pracy przyporządkowania wyjść, konfigurowanym za pomocą przełącznika. Umożliwiają one dopasowanie działania modułu do specyficznych potrzeb instalacji:

• Wyjście dedykowane pojedynczemu detektorowi – sygnalizuje stan A1, A2 lub kombinację A1/A2.
• Para wyjść dla jednego detektora – jedno wyjście dla stanu A1, drugie dla A2.
• Możliwość współpracy z modułami MD(P)-16(8,4) jako rozdzielacz wyjść stykowych (RWS), z automatyczną konfiguracją dla określonych stanów detektorów.
• Funkcja generowania sekwencji testowej wyjść – przydatna podczas uruchamiania i konserwacji systemu.

Dodatkowo, moduł można konfigurować zdalnie za pomocą modułu nadrzędnego MDD-256/T lub dedykowanego oprogramowania „MDD256 View”, dostępnego na stronie producenta.

Montaż i instalacja

Moduł MDD-C32/T został zaprojektowany z myślą o łatwym montażu i serwisowaniu. Obudowa przystosowana jest do montażu na standardowej szynie TS35 w rozdzielnicach elektrycznych. Zdejmowane, bezśrubowe zaciski przyłączeniowe umożliwiają szybkie i wygodne podłączanie przewodów jedno- i wielodrutowych bez konieczności stosowania tulejek zaciskowych. Zasilanie modułu odbywa się napięciem 24V= z dopuszczalnym zakresem wahań 10,0 ÷ 30V. Wymiary urządzenia wynoszą 106 x 90 x 65 mm.
