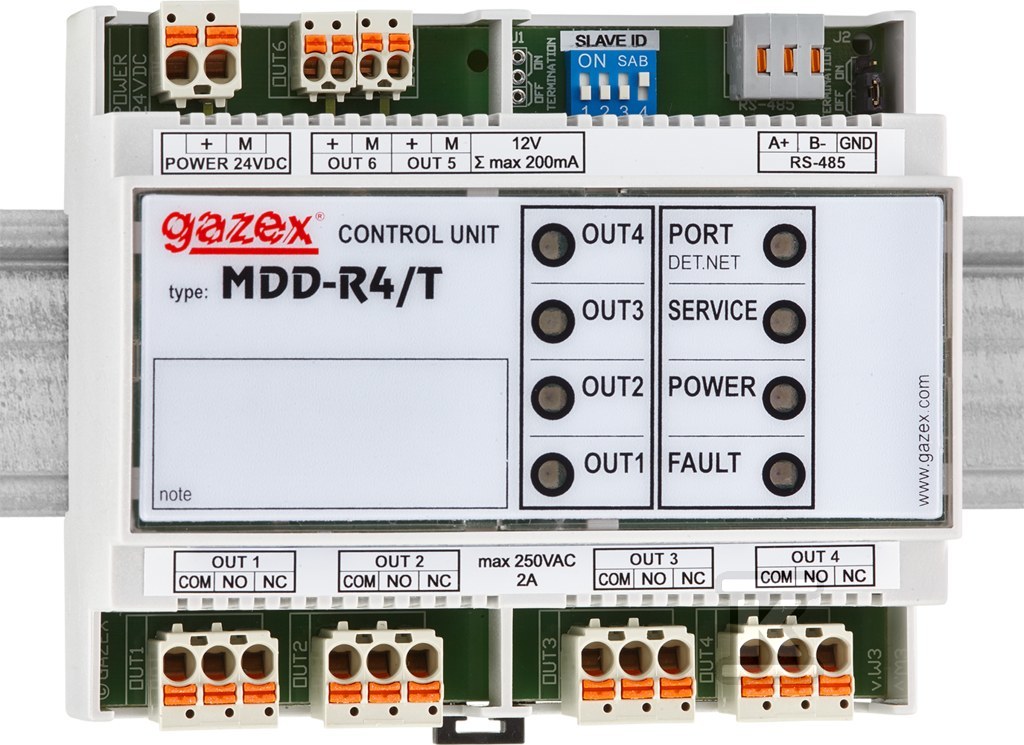

Moduł sterujący MDD-R4/T 4 wyj.styk., 2 wyj.alarmowe 12V, TS35

Moduł sterujący do systemów detekcji gazów

Ten moduł sterujący, przeznaczony do współpracy z Cyfrowym Systemem Detekcji Gazów (CSDG) firmy GAZEX, rozszerza możliwości systemu o lokalne sterowanie urządzeniami wykonawczymi i sygnalizatorami. Umożliwia wydzielenie niezależnych grup detektorów – nawet do 32 w jednej grupie – z dedykowanym sterowaniem. To rozwiązanie idealne tam, gdzie potrzebna jest precyzyjna kontrola i szybka reakcja na zagrożenie.

Funkcjonalność i zastosowanie

Moduł MDD-R4/T oferuje cztery wyjścia stykowe oraz dwa wyjścia alarmowe 12V=. Wyjścia stykowe, galwanicznie odseparowane, pozwalają na sterowanie różnorodnymi urządzeniami – od wentylatorów i silników po styczniki czy systemy automatyki budynku. Wyjścia alarmowe 12V= z kolei służą do aktywacji sygnalizatorów akustycznych i optycznych, zapewniając wyraźny sygnał alarmowy. Komunikacja z modułem nadzorczym MDD-256/T odbywa się za pośrednictwem standardu RS-485 z protokołem MODBUS RTU, co gwarantuje niezawodną wymianę danych.

Montaż i konfiguracja

Moduł MDD-R4/T został zaprojektowany z myślą o łatwym montażu i konfiguracji. Obudowa przystosowana do montażu na szynie TS35 umożliwia instalację w standardowych rozdzielniach elektrycznych. Konfiguracja ustawień odbywa się poprzez moduł nadrzędny MDD-256/T (manualnie lub za pomocą dedykowanego oprogramowania „MDD256 View”), co zapewnia elastyczność i dostosowanie do indywidualnych potrzeb. Zdejmowane zaciski ułatwiają podłączenie przewodów drutowych i linki bez konieczności stosowania tulejek, obniżając koszty instalacji.

• Lokalne sterowanie: Możliwość wydzielenia niezależnych grup detektorów z dedykowanym sterowaniem urządzeniami wykonawczymi.
• Wszechstronne wyjścia: Dostępność czterech wyjść stykowych i dwóch wyjść alarmowych 12V= zapewnia elastyczność w podłączaniu różnych urządzeń.
• Komunikacja RS-485: Zapewnia niezawodną komunikację z modułem nadzorczym w standardzie przemysłowym MODBUS RTU.
• Łatwy montaż: Obudowa przystosowana do montażu na szynie TS35 ułatwia instalację w standardowych rozdzielniach elektrycznych.
• Prosta konfiguracja: Możliwość konfiguracji za pomocą modułu nadrzędnego lub dedykowanego oprogramowania „MDD256 View”.
• Zdejmowane zaciski: Umożliwiają łatwe podłączenie przewodów drutowych i linki bez tulejek, obniżając koszty instalacji.

Zasilanie modułu odbywa się napięciem 24V=. Wymiary urządzenia wynoszą 106 x 90 x 65 mm. Moduł ten stanowi integralną część kompleksowego systemu detekcji gazów, zwiększając jego funkcjonalność i bezpieczeństwo.
