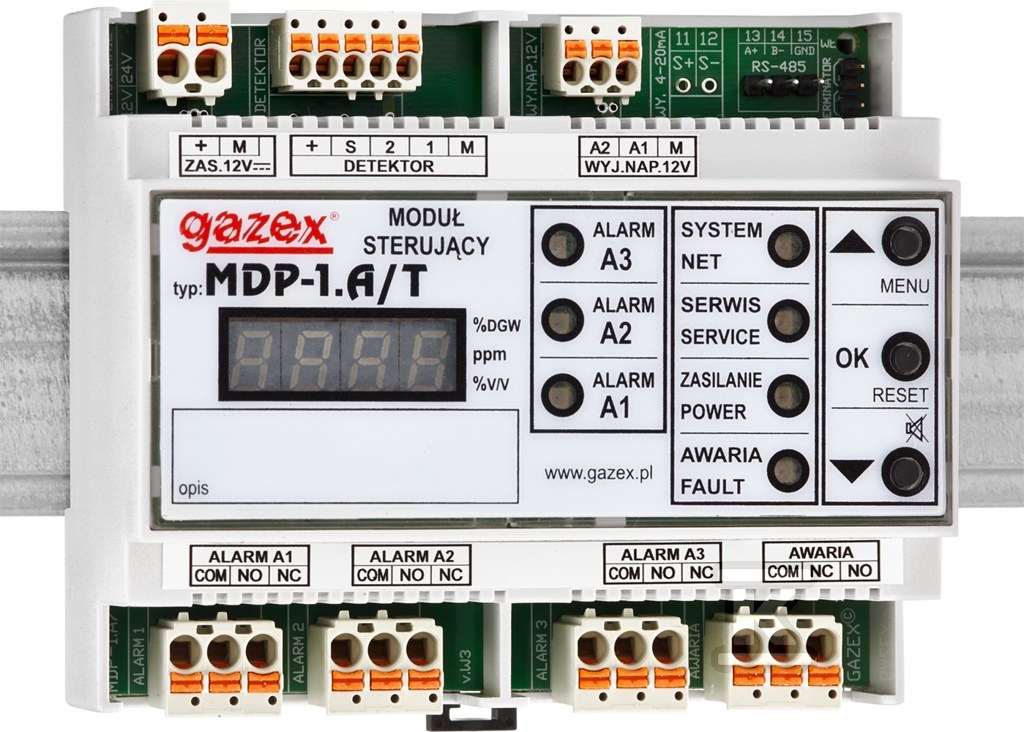

Moduł sterujący MDP-1.A/T 1 wej., zasilanie 12V, na szynę TS35

Moduł sterujący do systemów detekcji gazów

Ten moduł sterujący, przeznaczony do współpracy z detektorami gazów GAZEX, stanowi kluczowy element systemów monitoringu i alarmowania. Umożliwia on precyzyjną kontrolę stanu detektora, sygnalizację alarmową oraz sterowanie urządzeniami zabezpieczającymi. Jest to niezawodne rozwiązanie zarówno dla lokalnych systemów detekcji, jak i rozproszonych instalacji przemysłowych.

Funkcjonalność i zastosowanie

Moduł MDP-1.A/T współpracuje z jednym pomiarowym lub dwuprogowym detektorem gazów (typu DEX/P, DG/P, DEX/F, DG/F lub DG.EN). Jego zadaniem jest zapewnienie prawidłowego zasilania detektora oraz ciągłego monitorowania sygnałów z niego pochodzących. W przypadku przekroczenia ustalonych progów stężenia gazu, moduł uruchamia sygnalizację optyczną i aktywuje wyjścia stykowe oraz alarmowe napięciowe. Dzięki temu możliwe jest szybkie reagowanie na zagrożenie i minimalizacja ryzyka.

• Lokalne systemy detekcji: idealny do monitorowania obecności gazów toksycznych, wybuchowych lub tlenu w określonych pomieszczeniach.
• Zabezpieczenia przemysłowe: ochrona urządzeń i procesów produkcyjnych przed niebezpiecznymi stężeniami gazów.
• Rozproszone systemy: budowa kompleksowych instalacji monitoringu gazów na dużych obszarach.
• Kontrola połączenia: moduł sprawdza stan połączenia przewodowego z detektorem, sygnalizując ewentualne przerwy w obwodzie.
• Konfiguracja progów alarmowych: możliwość ustawienia wartości progowych alarmowych bezpośrednio na module za pomocą klawiatury na panelu czołowym – w tym konfiguracja detekcji „okienkowej”.

Konstrukcja i montaż

Moduł MDP-1.A/T został zaprojektowany z myślą o łatwym montażu i integracji z istniejącymi instalacjami elektrycznymi.

• Montaż na szynie TS35: standardowy montaż na szynie TS35 w rozdzielnicach elektrycznych zapewnia stabilność i łatwość instalacji.
• Zaciski bezśrubowe: zdejmowane zaciski bezśrubowe umożliwiają podłączenie przewodów bez konieczności użycia narzędzi, akceptują zarówno żyły drutowe jak i linkę (bez tulejek).
• Sygnalizacja LED: lampki LED informują o stanie zasilania, stanach wyjść sterujących oraz ewentualnych awariach detektora.
• Wyjścia alarmowe: posiada dwa wyjścia alarmowe napięciowe 12V= do zasilania sygnalizatorów akustycznych i optycznych oraz trzy wyjścia stykowe (galwanicznie odseparowane) do sterowania wentylatorami, stycznikami czy tablicami informacyjnymi.
• Opcje rozbudowy: możliwość zamówienia wersji z wyjściem analogowym 4-20mA lub 2-10V oraz portem RS-485 z protokołem MODBUS RTU dla integracji z systemami automatyki budynkowej lub przemysłowej.

Dzięki kompaktowym wymiarom (106 x 90 x 65 mm) moduł można łatwo umieścić w ograniczonej przestrzeni rozdzielnicy elektrycznej. Zasilanie 12V= jest sygnalizowane lampką LED co ułatwia diagnostykę urządzenia.
