Sensor Sensor_AT_eko+/D3 CO2+RH+Temp, kalibracja 800/1400ppm, wyświetlacz kolorowy dotykowy, sensor IR SENSOR.AT.EKO+/D3

Precyzyjny monitoring jakości powietrza w jednym urządzeniu

Czujnik Sensor.AT.eko+/D3 to zdalny sensor przeznaczony do współpracy z kontrolerami wentylacji AirTECH eko+, który umożliwia jednoczesny pomiar trzech kluczowych parametrów jakości powietrza wewnętrznego: stężenia dwutlenku węgla (CO2), temperatury oraz wilgotności względnej. Urządzenie wykorzystuje metodę optyczną NDIR (bezdyspersyjna spektrometria w podczerwieni), co zapewnia selektywność pomiaru - sensor reaguje wyłącznie na CO2, ignorując obecność pary wodnej, innych gazów czy chwilowe przekroczenia zakresu pomiarowego.

Zakresy pomiarowe wynoszą odpowiednio: 0÷3000 ppm dla CO2, 0÷50 °C dla temperatury oraz 0÷95 %v/v dla wilgotności względnej. Kalibracja fabryczna przeprowadzana jest w punktach 800/1400 ppm, a procedura autokalibracji wbudowana w urządzenie pozwala utrzymać dokładność pomiarów przez cały okres eksploatacji bez konieczności ręcznej interwencji.

Technologia NDIR - trwałość i niezawodność

Metoda pomiarowa NDIR opiera się na absorpcji promieniowania podczerwonego przez cząsteczki dwutlenku węgla. W praktyce oznacza to wysoką stabilność wskazań, brak dryfu charakterystyk dla tańszych sensorów elektrochemicznych oraz żywotność sensora przekraczającą 10 lat. To istotna zaleta przy instalacjach w obiektach użyteczności publicznej - szkołach, biurach, restauracjach czy budynkach mieszkalnych jednorodzinnych - gdzie wymiana czujnika co kilka lat generowałaby dodatkowe koszty serwisowe.

Wszystkie sensory są wzorcowane we własnym Laboratorium Wzorcującym GAZEX działającym zgodnie z normą PN-EN ISO/IEC 17025 (akredytacja PCA nr AP150), co potwierdza ich dokładność metrologiczną.

Kolorowy wyświetlacz dotykowy i konfiguracja progów

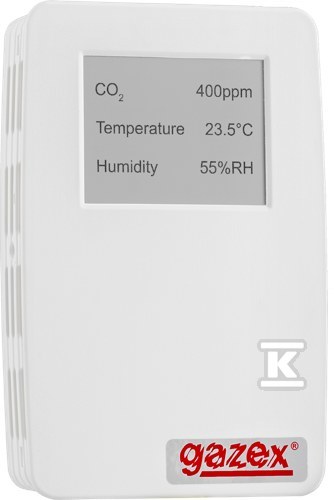

Sensor.AT.eko+/D3 wyposażony jest w kolorowy ekran dotykowy TFT prezentujący aktualne wartości stężenia CO2, temperatury otoczenia oraz wilgotności względnej powietrza - wszystkie parametry widoczne są jednocześnie bez konieczności przełączania widoków. Ekran dotykowy umożliwia użytkownikowi samodzielne ustawianie dwóch niezależnych progów sygnalizacji wizualnej dla każdego medium (osobno dla CO2, temperatury i wilgotności), działających niezależnie od fabrycznych progów alarmowych A1/A2 przypisanych do modułu sterującego.

Obudowa sensora ma stopień ochrony IP20, wymiary 85 × 125 × 22 mm i przewiduje montaż naścienny - zarówno bezpośrednio na ścianie z możliwością doprowadzenia przewodów spod tynku, jak i do standardowej puszki instalacyjnej podtynkowej O60 mm za pomocą wkrętów mocujących na obrzeżu obudowy.

Kompatybilność i integracja systemowa

Sensor komunikuje się z modułem zasilająco-sterującym ATZ-4 poprzez 4-żyłowy przewód telefoniczny lub UTP o długości do 50 m - dzięki temu sensor może być zamontowany bezpośrednio w monitorowanym pomieszczeniu, podczas gdy moduł sterujący znajdzie się w dogodnej lokalizacji technicznej. Jeden moduł ATZ-4 obsługuje do trzech sensorów jednocześnie.

Moduł zasilająco-sterujący oferuje dwa wyjścia alarmowe A1/A2 (styki NO/NC) pozwalające na bezpośrednie sterowanie urządzeniami zewnętrznymi zasilanymi napięciem 230V~, np. wentylatorem lub klapą rekuperacji. Obudowa modułu ma klasę szczelności IP44 i wyposażona jest w bezdławicowe przepusty elastyczne ułatwiające okablowanie.
